Анкерная пластина VEKA: как выбрать, установить и не испортить окно

Анкерная пластина VEKA — это элемент, о котором думают нечасто, пока окно стоит ровно и тихо. Но именно от правильного выбора и монтажа подобных деталей зависит, как долго профиль будет держать нагрузку, как хорошо окно будет защищать от холода и влаги, и сколько нервов сбережет монтажная бригада и хозяин квартиры. В этой статье я подробно расскажу о назначении таких пластин, разновидностях, особенностях установки в разных стенах, типичных ошибках и способах их избежать.

Что такое анкерная пластина и зачем она нужна

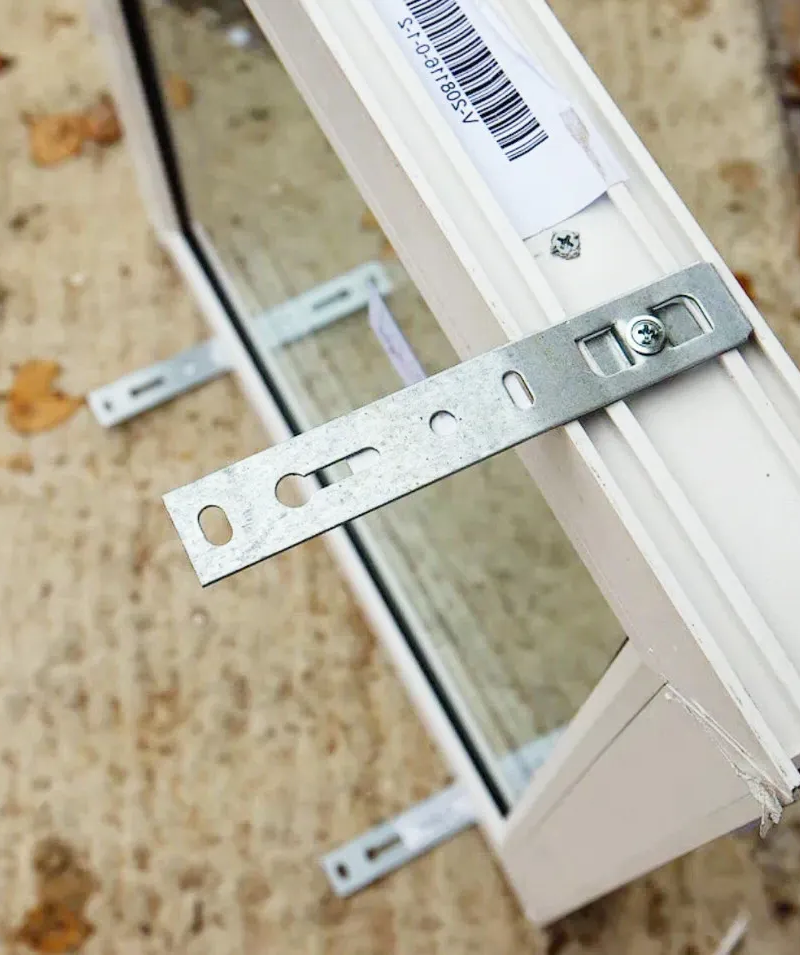

Анкерная пластина — это металлический элемент, предназначенный для крепления оконного профиля к несущей конструкции. Она обеспечивает передачу сил от створки и всего окна в стену, распределяя нагрузку по большей площади, чем один шуруп или дюбель.

В системах VEKA такие пластины используют для соединения рамы со стенным основанием при монтаже и для фиксации усилительных элементов внутри профиля. Без надежных креплений профиль со временем может деформироваться, появятся щели и продувания.

Материалы и антикоррозионная защита

Чаще всего пластины делают из оцинкованной стали. Оцинковка защищает металл от коррозии и значительно продлевает срок службы изделия в условиях повышенной влажности. В некоторых специализированных решениях применяют нержавеющую сталь для особо агрессивных сред.

Важно учитывать толщину металла и качество покрытия. Тонкая пластина при большой нагрузке прогнется, а недостаточная защита от коррозии приведет к ржавчине и ослаблению крепления. Лучше выбирать изделия от проверенных поставщиков и по возможности запрашивать сертификаты на материал.

Типы анкерных пластин

По форме и назначению пластины делятся на монтажные, опорные и соединительные. Монтажные устанавливают между рамой и стеной, опорные служат для передачи вертикальной нагрузки, а соединительные применяются для фиксирования элементов профиля между собой.

Некоторые пластины имеют регулируемые отверстия или прорези, что облегчает точную установку рамы. Другие выполнены как жесткие кронштейны — их применяют, когда требуется максимальная жесткость соединения.

Совместимость с профильными системами VEKA

VEKA — известный производитель ПВХ-профилей, и у него есть свои рекомендации по монтажу для каждой системы. Хотя анкерные пластины бывают универсальными, лучше подбирать модель с учетом ширины и количества камер профиля. Это уменьшит риск повреждения внутренних усилителей и обеспечит плотное прилегание к профилю.

Некоторые профили имеют специальные монтажные каналы для установки пластин. При проектировании окна стоит учитывать эти особенности, чтобы не сверлить дополнительные отверстия в усилителе и не снижать его несущую способность.

Выбор пластин по типу основания

Кирпич, бетон, газобетон и деревянные стены требуют разных подходов к выбору крепежа. Для плотных материалов подходят обычные дюбели и длинные саморезы через анкерные пластины. Для пористых оснований, например газобетона, нужны специальные химические анкеры или тарельчатые дюбели, которые распределяют нагрузку по большей площади.

Если стена из пенобетона или слабого кирпича, стоит использовать анкерные пластины с увеличенной площадью опоры или комбинировать их с дополнительными крепежными элементами. В противном случае при ветровой нагрузке пластина может вырваться вместе с дюбелем.

Тепловые мосты и пластина

Металл всегда проводит тепло, поэтому обычная анкерная пластина создает небольшой тепловой мост. В холодных климатах это важно: участок вокруг крепления может стать холодной точкой и вызывать конденсат.

Чтобы снизить теплопередачу, используют специальные утепленные пластинки или ставят термопрерыватель между металлом и профилем. Также можно увеличивать монтажный шов и заполнять его теплосберегающим материалом — это уменьшит эффект моста.

Правила выбора: на что обратить внимание

При выборе учитывайте несколько ключевых параметров: толщину и ширину пластины, вид покрытия, наличие регулируемых отверстий и совместимость с профилем. Также важно знать максимальные нагрузки и условия эксплуатации — ветровые нагрузки, влажность, температура.

Кроме геометрии, обратите внимание на крепеж: длину и диаметр саморезов, тип дюбелей. Нередко комплект поставки окна не включает оптимальные элементы крепежа, поэтому заранее уточняйте этот момент и заказывайте подходящие крепежи отдельно.

Практическая таблица выбора

Ниже приведена упрощенная таблица для ориентира при выборе пластины в зависимости от типа стены и требуемой нагрузки.

Этапы установки: пошаговая инструкция

Установка анкерной пластины начинается с разметки. Тщательно переносите проектные точки на проем, учитывая посадочные расстояния от углов и от уровней подоконника и отлива.

Далее нужно просверлить отверстия в стене под дюбели, вычистить пыль и установить крепеж. Пластину прикладывают к раме и фиксируют временными саморезами, выставляют окно по уровню и только после этого окончательно закрепляют пластины.

Нюансы при установке

Не стоит затягивать шурупы «вполсилы». Слишком сильное затяжение может деформировать профиль, а слабое — не выдержать нагрузку. Используйте динамометрический ключ или придерживайтесь рекомендованного крутящего момента от производителя профиля.

Оставляйте компенсационные зазоры между рамой и стеной для утепления и вертикальной усадки. Как правило, достаточный зазор — от 10 до 20 мм, но он зависит от ширины профиля и местных условий.

Типичные ошибки и как их избежать

Одна из самых частых ошибок — установка пластин прямо в оконную арматуру или внутрь усилителя без учета его конструкции. Это может ослабить профиль и привести к деформации. Всегда сверяйтесь с документацией на профиль и избегайте сверления в усилителе, если это не предусмотрено.

Еще ошибка — использование неподходящих дюбелей для слабых стен. Экономия на крепежах приводит к тому, что при первых сильных порывах ветра окно начинает греметь и теряет герметичность. Лучше потратить немного больше на правильные анкеры и быть уверенным в надежности.

Как проверить качество монтажа

После установки проверьте ровность и работу створок: они должны легко открываться и закрываться, без заеданий и закусываний. Осмотрите места креплений на предмет зазоров и щелей. Через несколько дней стоит снова проверить затяжку крепежа — иногда монтажная пена усаживается и требуется подтяжка.

Также полезно провести термодиагностику в холодное время года — инфракрасная камера покажет, есть ли сильные потери тепла в зоне креплений. Это позволит вовремя устранить проблемные места.

Совместимость с фурнитурой и усилителями

Фурнитура створок и усилители внутри профиля работают в связке с анкерными элементами. Неправильное расположение пластин может привести к перераспределению нагрузок и преждевременному износу механики. Особенно это важно для больших оконных блоков и дверей.

При проектировании стоит учитывать точки крепления ручек, петель и замков. Иногда имеет смысл добавить дополнительные пластины в местах максимальной нагрузки для избежания прогиба и высверливания креплений в будущем.

Проверенные практики монтажа от монтажников

За годы работы я видел разные подходы. Один из наиболее надежных — планирование монтажа как инженерной задачи. Сначала оценивают стены, затем выбирают тип пластин и крепеж, и только после этого выполняют установку поэтапно, проверяя уровни и методы крепления.

В моей практике часто приходилось усиливать крепления у старых домов: добавлять дополнительные пластины в местах, где старые дюбеля оказались ненадежны. Такой подход продлевает жизнь окна и экономит деньги на ремонте в будущем.

Советы для частного мастера

Если вы устанавливаете окно самостоятельно, заранее подготовьте все инструменты: перфоратор, уровень, динамометрический ключ, набор дюбелей и запас пластин. Не экономьте на защитных очках и перчатках — безопасность превыше всего.

Еще совет — фотографируйте этапы установки. Они пригодятся, если потребуется гарантийное обращение к производителю или подрядчику. Фото помогут быстрее выявить причину проблемы и получить компенсацию при повреждении монтажа.

Экономика и стоимость

Стоимость анкерных пластин сама по себе невысока, но экономия на них может привести к большим затратам на ремонт и отопление. Дешевые пластины без покрытия быстрее ржавеют, а некачественный крепеж — дает сбои при нагрузках.

Инвестиция в качественные элементы и грамотный монтаж окупается через долгое и беспроблемное использование оконного блока. Особенно это актуально в климатах с большими перепадами температур и сильными ветрами.

Альтернативы и дополнительные решения

Помимо стандартных пластин, применяют химические анкеры, которые дают прочное сцепление в пористых материалах. Также есть монтажные мостики и специальные кронштейны для повышения жесткости в угловых зонах.

В новых технологиях появляются терморазрывные кронштейны и пластиковые вставки, которые сохраняют прочность крепления, но уменьшают теплопотери. Такие решения дороже, но выгодны для энергоэффективных зданий.

Когда стоит выбирать альтернативу

Если основание слишком рыхлое или имеет пустоты, обычные дюбеля и пластины не спасут. В таких случаях стоит рассмотреть химический анкер или монтаж через контрраму, которая распределит нагрузку по более широкой площади.

Также альтернативные решения уместны при реставрации старых зданий, где стены нельзя усилить без разрушений. Контррамы и монтажные мостики позволяют сохранить фасад и одновременно установить современное окно.

Обслуживание и эксплуатация

Периодически осматривайте места креплений на предмет коррозии, ослабленных винтов и следов влаги. Это особенно важно после зимы, когда перепады температур наиболее выражены и могут усугублять дефекты.

При обнаружении ржавчины замените пораженные элементы и обработайте прилегающие поверхности защитным составом. Если заметны деформации или щели, обращайтесь к специалистам — иногда требуется перестановка пластин или добавление дополнительных креплений.

Кейсы из реальной практики

Один из ярких примеров — установка в доме с тонкой кирпичной кладкой. Первоначально использовали стандартные пластины и дюбеля, но через год появились трещины в кладке и окна начали провисать. Мы заменили крепления на тарельчатые дюбеля и добавили контррамы. Результат: окна перестали шататься, теплопотери снизились.

Другой случай — монтаж в доме у моря. Соленый воздух съел обычную оцинковку быстрее, чем ожидалось. После этого ставили нержавеющие пластины и усиливали антикоррозионную обработку. Решение оказалось дорогим, но продлило срок службы конструкций.

Типичные сроки службы

При качественном материале и правильном монтаже анкерные пластины служат десятилетиями. Срок их службы зависит от условий эксплуатации и уровня антикоррозионной защиты. В стандартных условиях 20-30 лет — реальный ориентир.

Но в агрессивных средах, например у моря или в промышленной зоне, без нержавеющих материалов пластина может потерять свойства значительно быстрее. Поэтому важно выбирать решение под конкретную задачу.

Как правильно хранить и подготавливать пластины к монтажу

Храните пластины в сухом помещении, избегайте прямого контакта с химическими веществами и бетонной пылью. При длительном хранении на открытом воздухе защитная цинковая пленка может повредиться, что ускорит коррозию.

Перед установкой очистите поверхность от грязи и следов масел. Если есть повреждения цинкового покрытия, обработайте их антикоррозионным составом. Это простая профилактика продлевает срок службы элементов после монтажа.

Документация и стандарты

Производители профилей и поставщики крепежа часто дают рекомендации и технические паспорта для монтажа. Следовать этим инструкциям — лучший способ избежать ошибок. Если в проекте есть техническое сопровождение, согласуйте с ним расположение точек крепления.

Также полезно ориентироваться на общепринятые строительные стандарты для крепежа окон и дверей, чтобы монтаж соответствовал требованиям безопасности и эксплуатационным нормам.

Заключительные мысли о выборе и значении качественного крепления

Анкерная пластина — небольшой элемент, но от ее правильного выбора и установки зависит многое: долговечность окна, тепло- и шумоизоляция, комфорт и расходы на эксплуатацию. Подходите к выбору ответственно, учитывайте материалы стены, климат и предполагаемые нагрузки.

Если не уверены в собственных силах, лучше обратиться к опытной монтажной бригаде и не экономить на качественных материалах. В долгой перспективе это сбережет деньги и нервы, а окно будет служить долго и надежно.
