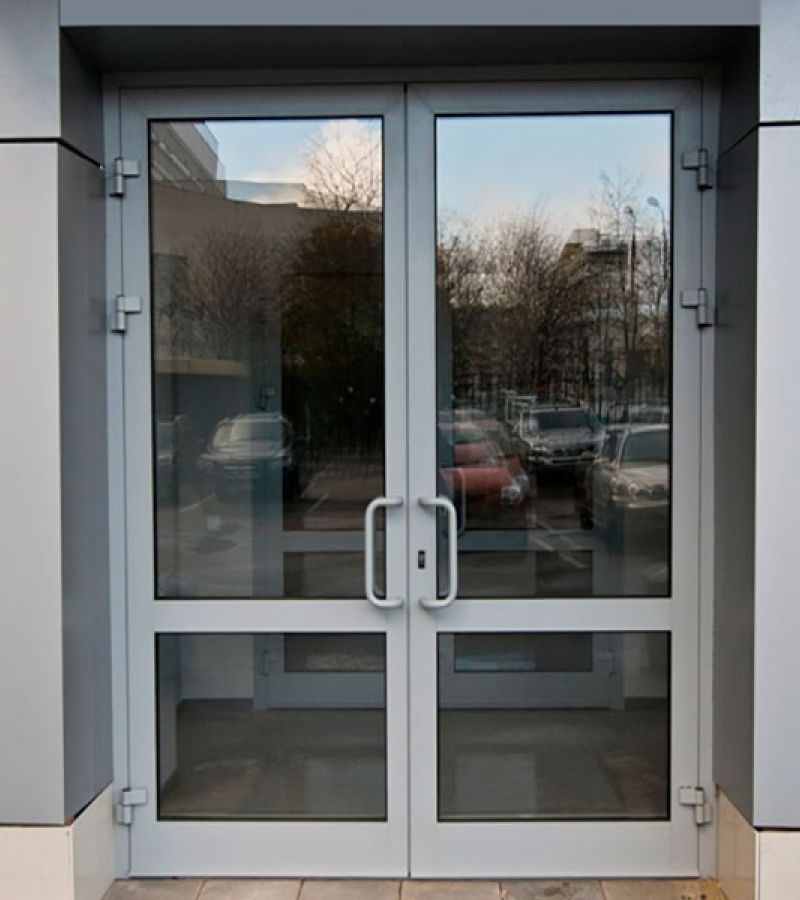

Блоки дверные наружные или тамбурные с заполнением стеклопакетами гост 30970 2002: практическое руководство для проекта и монтажа

Тема, казалось бы узкая и техническая, на деле затрагивает удобство, безопасность и экономию в любом здании. В этой статье я постараюсь пройти шаг за шагом от формулировок стандарта до практических рекомендаций по выбору, производству, монтажу и дальнейшей эксплуатации дверных блоков с заполнением стеклопакетами. Читая дальше, вы получите конкретные инструменты для оценки предложений на рынке и избежите типичных ошибок при установке.

Что именно регулирует стандарт

ГОСТ 30970 2002 задает технические требования к наружным и тамбурным дверным блокам с заполнением стеклопакетами. Это не просто слова — стандарт определяет, какими должны быть материалы, конструкции, методы испытаний и требования к маркировке. Стандарт охватывает и вопросы надежности, и требования к защите от атмосферных воздействий, и ряд эксплуатационных показателей.

Важно понимать: стандарт описывает обобщенные нормативы, а не проектные решения под конкретное здание. Проектировщикам и подрядчикам нужно совмещать требования ГОСТа с климатическими, противопожарными и архитектурными условиями объекта. Именно поэтому, выбирая продукт, нельзя ориентироваться лишь на один показатель.

Конструктивные элементы дверного блока

Дверной блок состоит из рамы, полотна или полотен, порога, уплотнений, фурнитуры и заполнения. Заполнение в нашем случае — стеклопакет или комплект стеклопакетов, закрепленных в профиле с термоизоляцией и уплотнителями. Каждый элемент влияет на теплотехнические и эксплуатационные свойства конструкции.

Рама и полотно могут быть стальными, алюминиевыми или комбинированными. Внешние двери чаще делают из металла с терморазрывом, чтобы снизить теплопередачу. Порог и система водоотвода решают проблемы намокания и продувания; их грамотное исполнение влияет на долговечность всей двери.

Особенности монтажа стеклопакетов

Стеклопакет должен быть правильно закреплен в коробке: с опорой, защелками и демпфированием, чтобы не было напряжений из-за температурных расширений. Крепления не должны передавать точечные нагрузки на стекло, иначе появятся трещины.

Уплотнители по периметру защищают от продувания и влаги. В современных конструкциях используют одновременно несколько контуров уплотнения — это снижает теплопотери и повышает звукоизоляцию.

Материалы и виды заполнения

Стеклопакеты бывают одинарные, двойные и тройные; наполнение камер может быть сухим воздухом или инертными газами, например аргоном. Для наружных дверей чаще выбирают многокамерные пакеты с низкоэмиссионным покрытием, чтобы снизить теплопередачу и риск конденсации. Стекла могут быть закалёнными или ламинированными для безопасности.

В качестве наполнителя полотна применяются сэндвич-панели с минераловатным наполнением, пенополистирольные вставки, полиуретан. Каждый материал обеспечивает свои преимущества: минвата — звуко- и теплоизоляция при высокой температурной стабильности, пенопласт — легкость и дешевизна, PIR — лучшая теплоизоляция при той же толщине.

Роль профиля и термических разрывов

Профиль с термическим разрывом предотвращает образование мостиков холода между улицей и внутренним пространством. В алюминиевых системах это критически важно; в стальных конструкциях применяются специальные вставки для снижения теплопотерь. Наличие эффективного терморазрыва прямо влияет на уровень конденсата и на энергосбережение.

Профиль также определяет способы крепления фурнитуры и стеклопакета, удобство регулировки петель и надежность замка. Хорошо продуманный профиль упрощает монтаж и последующее обслуживание.

Теплотехнические характеристики и энергоэффективность

Главная практическая задача наружных дверей — удерживать тепло и не давать холоду и влаге проникать внутрь. Стеклопакеты ухудшают теплоизоляцию по сравнению с глухой дверью, но грамотный подбор стеклопакета и профиля минимизирует потери. Наличие низкоэмиссионного стекла и заполнения камер аргоном значительно улучшает характеристики.

Важно оценивать не только заявленные U-значения, но и реальную конструктивную защиту: сколько контуров уплотнения, как выполнен порог, есть ли терморазрыв. Масштабный проект требует учета теплотехнических расчетов для всей ограждающей конструкции, а не только двери.

Акустика и звукоизоляция

Стеклопакеты при прочих равных уступают глухим полотнам по звукоизоляции, но разные комбинации стекол и воздушных камер позволяют достигать приемлемых показателей. Использование стекол разной толщины и асимметричных камер помогает разрушить акустические резонансы и повысить изоляцию. Уплотнения и плотная стыковка полотна с коробом критичны для снижения плачевного эффекта «продувания» звука.

При планировании входных групп в шумной городской среде рекомендую учитывать не только маркировку стеклопакета, но и реальные замеры на объекте. Личные наблюдения показывают: правильная регулировка петель и своевременная замена уплотнителей дают заметный эффект, иногда более значимый, чем замена самого стеклопакета.

Пожарная безопасность и взломостойкость

Для дверей, выходящих на улицу или в тамбур, часто предписаны отдельные требования по противопожарной безопасности и классу взломостойкости. Если дверь должна сохранять огнестойкость, стеклопакет подбирают из специального огнеупорного стекла и устанавливают в сертифицированный профиль. При взломостойкости усиливают раму, используют бронированные петли и специальные замки.

При проектировании важно учитывать сочетание требований: например, противопожарное стекло может иметь худшие теплоизоляционные свойства. Баланс между безопасностью и энергоэффективностью требует личного подхода к каждой входной группе.

Фурнитура и её влияние на эксплуатацию

Фурнитура — это не декоративная деталь, а критичная часть функциональности. Профессиональные замки, скрытые петли с регулировкой по трем осям, доводчики с энергоэффективной пружиной и противовзломные элементы продляют срок службы и удобство использования. Дешевые комплектующие ускоряют износ и приводят к внезапным поломкам.

При выборе обращайте внимание на сертификацию изделий, ресурс циклов открываний и удобство обслуживания. В проектах общественных зданий я всегда рекомендую закладывать фурнитуру с запасом по ресурсам, это снижает эксплуатационные расходы.

Производство и контроль качества

Производство начинается с чертежей и спецификаций, затем следует подготовка профилей, сборка рамы, установка стеклопакета и фурнитуры, покраска и упаковка. Качество сварных швов, ровность рам и корректная установка уплотнений определяют итоговый результат. На заводе обязателен контроль геометрии и плотности сборки.

Нельзя пренебрегать испытаниями на водо- и воздухопроницаемость, теплопередачу и механическую прочность. Продукт должен сопровождаться паспортом качества и протоколами испытаний. Лично я всегда прошу у поставщика предоставить реальные протоколы, а не только декларацию соответствия.

Типовая схема контроля на производстве

Ниже приведен упрощенный перечень этапов контроля качества, который полезно сверять с поставщиком.

• Проверка геометрии профиля и размеров рамы.
• Контроль качества сварных швов и шпаклевки швов.
• Измерение плотности прилегания уплотнителей и усилия закрывания.
• Испытания на герметичность и водонепроницаемость.
• Проверка функционирования фурнитуры и доводчиков.

Монтаж: практика и нюансы

Монтаж — это тот этап, где часто «сгорает» вся тщательно спланированная экономия. Правильная установка гарантирует эксплуатацию без проблем многие годы. При монтаже важно соблюдать зазоры для теплового расширения, обеспечить качественную гидроизоляцию и аккуратно выполнить крепление к строительной стене.

Классическая ошибка — выставление дверной коробки «в уровень» без учета вертикальной оси и допустимых деформаций стены. Лучше измерять диагонали рамы и обеспечивать ровную опору по периметру, использовав регулируемые анкерные элементы. Также необходимо обеспечить доступ для последующей регулировки петель и замков.

Пошаговая инструкция монтажа

Привожу упрощенную последовательность действий для стандартной установки дверного блока.

1. Подготовка проема: очистка, выравнивание и проверка геометрии.
2. Установка и временное фиксирование коробки с контролем диагоналей.
3. Анкерное крепление с учетом технологических зазоров.
4. Установка порога и организация водоотвода.
5. Фиксация стеклопакета, герметизация стыков и установка уплотнений.
6. Регулировка петель, проверка работы замка и доводчика.
7. Окончательная обработка швов и нанесение внешней гидроизоляции.

Документация, маркировка и испытания на объекте

Каждый дверной блок должен сопровождаться паспортом, в котором указаны материалы, дата производства, паспортные характеристики и протоколы испытаний. Для объектов с особыми требованиями нужны дополнительные сертификаты: пожарные, акустические, теплотехнические. Поставщик обязан предоставить этот комплект на приемке.

При приемке на объекте делайте выписку параметров и сверку с проектной документацией. Если есть сомнения, запросите повторные испытания — лучше потратить время на контроль, чем потом решать проблемы с протечками или теплопотерями.

Выбор дверного блока в зависимости от задачи

Выбор зависит от климатической зоны, интенсивности эксплуатации, требований по безопасности и архитектурных задач. Для жилых подъездов важны тепло- и звукоизоляция, для торговых помещений — износостойкость и репрезентативный внешний вид, для производственных зданий — прочность и простота обслуживания. Подход должен быть системным.

В одном из проектов, где я консультировал, заказчик сначала выбрал алюминиевые блоки с большим остеклением ради внешнего вида, но в холодном климате это привело к высокой теплозатрате. Решение — композитные вставки и тройное остекление в ключевых зонах — вернуло баланс между эстетикой и энергосбережением.

Таблица: сравнительная характеристика материалов

Эксплуатация и обслуживание

Регулярное обслуживание продлевает срок службы и поддерживает эксплуатационные характеристики. Рекомендую ежегодно проверять уплотнители, очищать дренажные отверстия порога, смазывать замки и петли и контролировать состояние покрытия. Важна профилактика: замена уплотнителей при потере эластичности предотвращает теплопотери и сквозняки.

При обнаружении конденсата между стекол чаще всего проблема в герметичности стеклопакета — его необходимо менять. Мелкие повреждения лакокрасочного покрытия следует устранять локально, чтобы не допустить коррозии металла под слоем краски.

Чек-лист обслуживания

• Осмотр уплотнителей и замена при износе.
• Смазка петель и замков специальными средствами.
• Проверка работы доводчика и при необходимости регулировка.
• Очистка рельефных поверхностей и удаление грязи из дренажей.
• Контроль герметичности стеклопакета и рамы.

Типичные ошибки и пути их устранения

Чаще всего проблемы появляются из-за неправильного проектирования или халатного монтажа. Неправильные зазоры, отсутствие вентиляции в тамбуре, некорректный выбор стеклопакета под климат и неверная расстановка уплотнений — вот частые причины. Исправление требует комплексного подхода: иногда достаточно регулировки, иногда необходима замена узлов.

Если дверь продувает, начните с проверки уплотнений и регулировки петель. При проблемах с конденсатом — оцените тепловой контур, теплоизоляцию порога и состояние стеклопакета. Важно не откладывать меры, потому что даже небольшая течь со временем приводит к появлению плесени и коррозии.

Стоимость и оценка экономичности решений

Цена дверного блока складывается из материала профиля, типа стеклопакета, класса фурнитуры, сложности покраски и стоимости монтажа. Дорогие решения часто оправданы только в долгосрочной перспективе: экономия на отоплении и меньшие расходы на обслуживание со временем окупают вложения. При выборе важно смотреть на стоимость владения, а не только на первоначальную цену.

При моем участии в бюджете проекта часто выигрывали те варианты, где инвестировали в более дорогие стеклопакеты и качественную фурнитуру: реже требовались ремонты и реже возникали претензии пользователей. Это особенно заметно в общественных зданиях с высокой проходимостью.

Как правильно проверить предложение поставщика

Необходимо требовать полную спецификацию: чертеж, паспорт изделия, протоколы испытаний и гарантийные обязательства. Проверьте, соответствует ли заявленная толщина стеклопакета реальным замерам и уточните марку уплотнителей и тип терморазрывов. Не стесняйтесь запросить фотографии готовых изделий и рекомендательные письма с реализованных объектов.

Удобно сделать слепок из нескольких предложений и сравнить их по ключевым параметрам: теплопередача, степень защиты от взлома, срок службы уплотнений, ресурс фурнитуры. Часто самые дешевые предложения в момент приемки показывают скрытые расходы.

Перспективы развития и технологические тренды

Технологии стеклопакетов и профилей постоянно развиваются: появляются теплые кромки, новые герметики и более эффективные низкоэмиссионные покрытия. Развитие интегрированной автоматики, например систем доступа с контролем микроклимата у входа, повышает удобство и безопасность. В ближайшие годы актуальны будут энергосберегающие решения и материалы с меньшим углеродным следом.

Производители экспериментируют с композиционными материалами и покрытиями с повышенной устойчивостью к загрязнениям. Для проектировщиков это означает появление новых возможностей, но и необходимость внимательного анализа заявленных характеристик перед внедрением.

После внимательного изучения всех аспектов, от требований стандарта до монтажа и эксплуатации, становится понятно: правильное решение — это компромисс между эксплуатационными характеристиками, стоимостью и эстетикой. Если подойти к выбору системно, с проверкой протоколов и контролем монтажа, дверь прослужит долго и без проблем. Практика показывает, что инвестиции в качественные стеклопакеты и надежную фурнитуру окупаются в виде комфорта и меньших эксплуатационных затрат.
