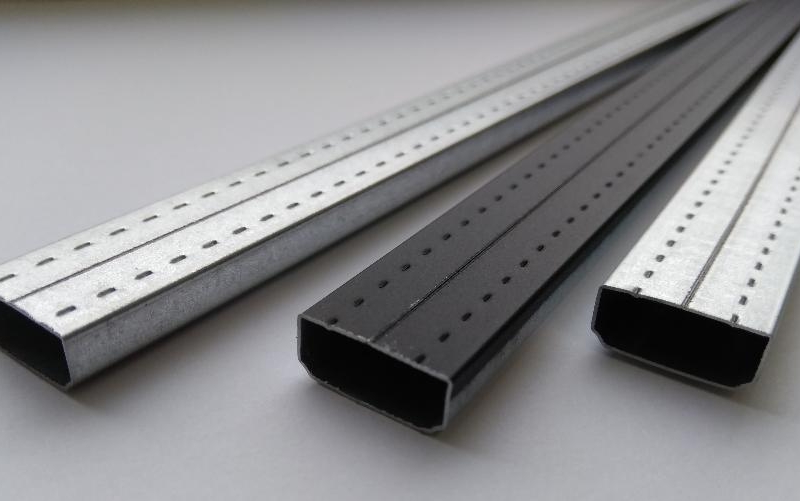

Дистанционная рамка для стеклопакета: как маленькая деталь решает большие задачи энергосбережения и комфорта

Дистанционная рамка для стеклопакета — та самая тонкая полоса по периметру, которую редко замечают, но которая во многом определяет долговечность и теплотехнические свойства окна. От выбора материала и конструкции рамки зависят герметичность, удержание инертного газа и снижение мостиков холода по краю стеклопакета. В статье последовательно разберём устройство, виды, тонкости монтажа и критерии выбора, чтобы помочь принять взвешенное решение при покупке или ремонте окон.

Что представляет собой дистанционная рамка и почему она важна

Дистанционная рамка — это профиль, устанавливаемый между стеклами при формировании стеклопакета. Она обеспечивает ровный зазор, служит носителем влагопоглотителя и образует основу для герметизации краевого шва. По сути, это связующее звено между стеклами и гарантия правильной работы всего стеклопакета.

Маленькая ширина рамки и её материал напрямую влияют на появление конденсата по краю, на теплоотдачу и на сохранение инертного газа внутри камеры. Неправильный выбор или дефект рамки проявляются в виде запотевания, просадки показателей U и ускоренного выхода газа из межстекольной камеры.

Кроме теплотехники, рамка выполняет ещё и технологическую функцию: она удерживает силикагель или другой адсорбент, предотвращая образование влаги внутри стеклопакета. Поэтому конструкция рамки — не декоративный элемент, а критически важная часть конструкции.

Как работает рамка: физика и ключевые параметры

Главная функция рамки — это поддержание постоянного расстояния между стеклами, которое определяет объём камеры и, следовательно, эффективность заполнения аргоном или криптоном. На этом расстоянии зависит оптимизация теплотехнических свойств: при слишком узкой или слишком широкой камере потери энергии увеличиваются.

Ещё одна важная задача — снижение теплового моста по краю стеклопакета. Металлические профили проводят тепло сильнее, чем полимерные; это означает более холодный участок у примыкания к профилю окна и повышенную вероятность конденсата. Современные решения стремятся минимизировать этот эффект.

Герметичность краевого шва формируется в несколько этапов: первичное уплотнение (чаще бутилом или клеем), заполнение абсорбентом внутри рамки и вторичная герметизация полиуретаном, силиконовой или полисульфидной мастикой. Надёжность каждого слоя влияет на срок службы и способность удерживать газ.

Теплотехника: влияние на U-значение и точку росы

Периметр стеклопакета — это зона, где чаще всего определяется точка росы при пониженных температурах. Если рамка проводит тепло интенсивнее, то край стеклопакета охлаждается и возможна конденсация. Это важно в регионах с холодными зимами и высокой влажностью внутри помещений.

Замена стандартной металлической рамки на «тёплый край» может улучшить температурный профиль по краю, подняв температуру стекла у примыкания к раме. В результате уменьшается риск образования влаги и повышается общий комфорт у оконной поверхности.

Полноценная оценка включает не только центральный коэффициент теплопередачи стеклопакета, но и краевой U-value и линейный теплопотерни на примыкании. При проектировании оконных систем эти параметры необходимо учитывать для корректного расчёта энергопотерь всего фасада или квартиры.

Герметичность и долговечность: почему рамка влияет на срок службы стеклопакета

Длительность работы стеклопакета во многом связана с тем, насколько хорошо удерживается герметичность края. Через плохо герметизированный стык уходит инертный газ, внутрь проникает влага, а адсорбент насыщается и перестаёт выполнять свою функцию. В результате — запотевание и потеря изоляционных свойств.

Качество материалов, обработка кромок и технология спайки (или скрепления) рамки определяют, насколько надёжно она будет удерживать влагу и противостоять циклам температур и влажности. Именно поэтому производители, заботящиеся о долговечности, применяют проверенные составы герметиков и контролируют процесс сборки на стадии производства стеклопакета.

Срок службы высококачественной сборки может достигать 15-20 лет и более, тогда как некачественная рамка приводит к преждевременному выходу из строя уже через 5-7 лет. Это экономически значимый параметр при выборе между дешёвой и более технологичной опцией.

Виды рамок: материалы и их свойства

Классифицировать рамки можно по материалу и по конструкции. На рынке представлены алюминиевые, стальные, тёплые полимерные (так называемые warm edge), комбинированные и специальные решения на базе синтетической пены или композитов. Каждый вариант имеет свои плюсы и минусы.

Алюминиевые рамки прочные и дешёвые, но обладают высокой теплопроводностью, что делает их менее подходящими для энергоэффективных окон. Стальные рамки прочнее, их теплопроводность ниже, но они дороже и сложнее в обработке. Полимерные решения выигрывают по теплоизоляции, но требуют строгого контроля на предмет газопроницаемости и долговечности.

Комбинированные рамки стремятся объединить преимущества — например, металлический каркас с внутренней терморезиновой вставкой. Такие варианты дают достойную жёсткость и приемлемую теплотехнику, хотя и стоят выше классических алюминиевых профилей.

Типы конструкции рамок и технологические особенности

Простая конструкция — это цельный профиль, заполненный влагопоглотителем. Более сложные системы имеют добавочные уплотнители, термовставки и комбинированные технологии, где металл служит каркасом, а наружная часть покрыта полимером или вспененным материалом.

Существуют также рамки со специальным покрытием для облегчения обработки и повышения адгезии герметиков. В производстве стеклопакетов это даёт преимущества при автоматизированной сборке и снижает вероятность ошибок при герметизации краевого шва.

Некоторые современные рамки создаются со встроенными барьерами против газопроницаемости. Они включают многослойные конструкции или ламинаты, которые уменьшают скорость потери аргону и общую проницаемость для водяного пара.

Как выбирать рамку: критерии и рекомендации

При выборе стоит исходить из климатической зоны, типа окна и бюджета. В холодных регионах приоритет — минимизация тепловых мостов и максимальная герметичность. В тёплых широтах критичнее защита от влажности и механическая прочность при сильных ветровых нагрузках.

Следует учитывать и толщину межстекольной камеры: для одно- и двухкамерных конструкций оптимальные значения различаются. Тип газа внутри камеры — аргон, криптон или воздух — тоже влияет на требования к рамке, так как более лёгкие газы быстрее диффундируют через материалы с высокой проницаемостью.

Итоговый выбор должен базироваться на сочетании материалов: если важна цена и простота, алюминий допустим; если нужна энергоэффективность, лучше выбирать полимерные или комбинированные «тёплые» решения. Не менее важно требовать от производителя информацию о влагопоглотителе и методах герметизации.

Монтаж и технологические нюансы при изготовлении

Процесс изготовления стеклопакета начинается с очистки и подготовки стекол, затем устанавливается дистанционная рамка с влагопоглотителем, после чего следует первичная герметизация. На этом этапе важно обеспечить плотное прилегание рамки и равномерное распределение герметика.

Вторичный шов выполняется после выдержки первичного и служит защитой от внешних воздействий и механических нагрузок. Качество обоих слоёв напрямую влияет на срок службы и способность удерживать газ внутри камеры.

На строительной площадке важно аккуратно обращаться с готовыми стеклопакетами, избегать ударов по краям и резких перепадов температур перед установкой. Неверное хранение и транспортировка создают риск микротрещин в шве и последующей потери герметичности.

Типичные дефекты и как их распознать

Самый заметный признак проблемы — это запотевание или налёт между стеклами. Это говорит о попадании влаги внутрь и о том, что адсорбент исчерпал себя или герметизация нарушена. В таком случае стеклопакет теряет характеристики теплотехники.

Другой симптом — снижение внутреннего давления, что может проявляться в виде лёгкого «звонкого» звука при постукивании или в ускоренном выходе аргону. Однако такие признаки менее очевидны без инструментов для контроля газа и давления.

Внешние признаки — трещины в герметике, окисление металлической рамки, заметные щели или деформации профиля. Все это указывает на необходимость диагностики и скорее всего замены стеклопакета, потому что ремонт краевого шва редко даёт долговременный эффект.

Ремонт и восстановление: когда есть смысл ремонтировать, а когда менять

Ремонтные работы по восстановлению герметичности бывают оправданы для изделий средней стоимости и в тех случаях, когда дефект локален. Небольшие трещины в герметике можно обновить, но это временная мера и требует качественной подготовки поверхности.

Если стеклопакет запотел по всей площади или заметно уменьшилось содержание инертного газа, чаще всего эффективнее заменить стеклопакет целиком. Это связано с тем, что восстановление адсорбента и гарантия его действий в условиях восстановленного шва проблематична.

Когда речь идёт о памятниках архитектуры или нестандартных витражах, применяют специализированные методы реставрации с учётом оригинальности конструкции. В бытовых задачах экономически оправдана замена на новую, более энергоэффективную единицу.

Стандарты контроля качества и проверки на производстве

В Европе основным нормативом для герметичных стеклопакетов является EN 1279, который охватывает требования к герметичности, долговечности и влагопоглотителю. Соответствие стандартам даёт уверенность в технологичности сборки и в заявленных показателях.

Для покупателя полезно требовать у производителя паспорт изделий с указанием типа рамки, влагопоглотителя, метода герметизации и результатов тестов на газопроницаемость. Это облегчает прогнозирование срока службы и сопоставление предложений на рынке.

На практике многие компании проводят собственные испытания на старение и термоциклы. Запрос отчётов о таких испытаниях — разумный шаг при покупке стеклопакетов для объектов с повышенными требованиями к теплопрофилю.

Инновации: что нового в мире дистанционных рамок

Теплые края и комбинированные структуры давно перестали быть экзотикой и сегодня активно применяются в энергоэффективных зданиях. Появляются также решения с улучшенной барьерной функцией, которые замедляют диффузию инертного газа и уменьшают влагопроницаемость.

Разработки идут в сторону снижения толщины металла с сохранением прочности, а также применения нанокомпозитов в слоях барьера. Это позволяет получить баланс между жёсткостью, лёгкостью и низкой теплопроводностью.

Автоматизация производства, контроль герметичности с помощью оптических и ультразвуковых методов, а также использование новых полимерных смол для вторичной герметизации повышают общую надёжность современных стеклопакетов.

Экологические и экономические аспекты выбора

С точки зрения экологии, алюминий легко перерабатывается, но его высокая теплопроводность увеличивает энергопотребление здания. Полимеры имеют более низкие теплопотери, но их вторичная переработка сложнее. При выборе важно учитывать полный жизненный цикл продукта.

С экономической точки зрения, более дорогая дистанционная рамка с улучшенными характеристиками часто окупается снижением затрат на отопление и кондиционирование. Однако точный срок окупаемости зависит от климата, площади остекления и стоимости энергии.

При планировании инвестиций в окна полезно просчитать ожидаемую экономию по счетам за энергию и сопоставить её с разницей в стоимости между вариантами рамок. Это даст объективную картину и поможет выбрать оптимальное решение.

Практические советы при покупке и установке

• Уточните тип рамки и материал — требуйте технический паспорт.
• Спросите о влагопоглотителе и его объёме, это важный параметр для долговечности.
• Проверяйте наличие вторичной герметизации и её тип — полиуретан, силикон или полисульфид.
• При заказе укажите климатические особенности — в холодных регионах разумнее выбрать «тёплое» решение.
• Требуйте замер показателей U и данных по удержанию аргону, если газ заказывался отдельно.

Также стоит рассмотреть отзывы и репутацию производителя, а не ограничиваться исключительно ценой. Часто сэкономленные суммы на этапе покупки оборачиваются затратами на замену уже через несколько лет.

При установке доверяйте опытным монтажникам: качественный монтаж предупреждает механические повреждения и обеспечивает правильное примыкание стеклопакета к оконной раме, что критично для работы рамки.

Мифы и ошибки в отношении рамок

Миф, что алюминиевые рамки всегда плохи — упрощение. В некоторых конструкциях, где важна точность и жёсткость при больших размерах, алюминий остаётся оптимальным вариантом. Вопрос в выборе сочетания материалов и утепляющих элементов.

Ошибка считать, что «тёплый край» решит все проблемы. Он действительно снижает мостики холода, но при плохом исполнении герметики или некачественном влагопоглотителе стеклопакет всё равно выйдет из строя. Комплексный подход важнее модного ярлыка.

Распространено мнение, что увеличение толщины камеры всегда улучшает изоляцию. Это верно в пределах оптимального диапазона; далее начнёт работать конвекция внутри камеры и показатели могут ухудшиться. Важна правильная балансировка параметров.

Личный опыт: как я менял рамку в своём окне

Когда в моей квартире появились пятна конденсата по краям старых стеклопакетов, я решил не откладывать замену. При осмотре оказалось, что алюминиевая рамка и герметик утратили свои свойства, а влагопоглотитель был исчерпан.

Мы заказали стеклопакеты с полимерной тёплой рамкой и двойным швом герметизации. После установки разница была ощутима: холодные потоки у края окна исчезли, и температура поверхности стекла поднялась на глаз. Запотевание прекратилось, и общий комфорт в комнате улучшился.

Инвестиция окупилась в первые зимы за счёт меньшего использования отопления у окон и исчезновения неприятных холодных зон. Этот пример показывает, что правильный выбор рамки — не только техническое решение, но и вклад в уют дома.

Как проверить состояние рамки и стеклопакета самостоятельно

Визуальный осмотр — первое, что можно сделать: обратить внимание на трещины в герметике, следы влаги, коррозию и деформацию профиля. Если видны повреждения, консультация специалиста необходима немедленно.

Для более точной диагностики используют приборы: вакуумные тестеры, приборы для определения концентрации аргону и инфракрасные термокамеры. Последние позволяют визуализировать холодные зоны у края стеклопакета и точно определить наличие теплового моста.

Регулярная проверка упрощает планирование ремонта и замену до развития серьёзных проблем. Особенно важно это для окон с высокой площадью остекления и в регионах с суровым климатом.

Короткие рекомендации по уходу и продлению срока службы

Следует избегать механических ударов по краям стеклопакета и резких температурных перепадов при хранении и установке. Бережный монтаж и качественная упаковка продлят жизнь изделию уже на этапе транспортировки.

При плановом обслуживании осматривайте герметики и при необходимости обновляйте внешний шов. Это несложная операция, которая в ряде случаев отодвигает необходимость полной замены на несколько лет.

И наконец, выбирайте производителей с гарантиями и прозрачной информацией о технологии. Это уменьшает риск купить изделие с недекларированными упрощениями в конструкции рамки или герметизации.

Дистанционная рамка для стеклопакета — небольшая, но стратегически важная деталь, которая влияет на энергоэффективность, долговечность и комфорт. Понимание её роли и грамотный выбор материала и конструкции помогают не только избежать типичных проблем, но и получить заметный эффект в снижении теплопотерь и повышении качества проживания. При покупке окон полезно сочетать технические характеристики с объективной оценкой производителя, чтобы маленькая рамка работала безупречно десятилетиями.
