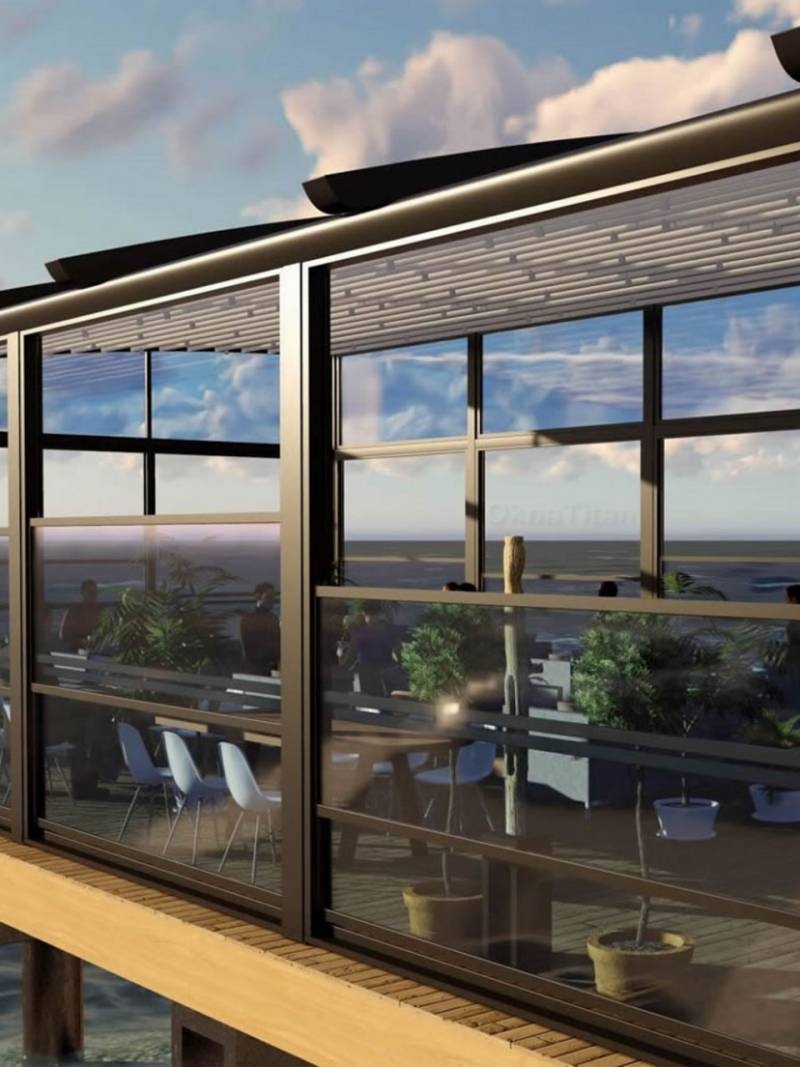

Гильотинное остекление: как работает вертикально-подъёмная система и где она нужна

Гильотинное остекление давно перестало быть экзотикой архитектурных проектов. Оно появилось в тех случаях, когда нужно совместить максимально открываемую поверхность и чистую, строгую линию фасада. В этой статье я подробно расскажу, как устроены такие системы, где их применяют, какие бывают виды и материалы, а также на что обращать внимание при выборе и эксплуатации. Текст будет полезен и заказчику, и архитектору, и тому, кто просто подумывает о замене фасада.

История и логика появления технологии

Идея вертикального откидывания панелей существует уже несколько десятилетий. Первые практические решения появились в Европе в середине XX века, когда промышленный дизайн стал требовать больших светопрозрачных поверхностей без нарушения монолитности фасада. Гильотинный принцип позволил получить крупные проёмы с минимальной рамой и удобным управлением.

Со временем технологии привели к уменьшению профилей, улучшению уплотнений и внедрению автоматизации. Теперь такие системы встречаются не только в торговых центрах и офисах, но и в частных домах, на лоджиях и зимних садах. Это эволюция от простого окна к целой фасадной конструкции, где стекло управляет не только светом, но и отношениями пространства.

Принцип работы и конструктивные элементы

Суть достаточно проста. Каждая створка перемещается вертикально в направляющих, часть электромеханизма или механической балансировочной системы обеспечивает плавное поднятие и опускание. При закрытом положении створка герметично прилегает к раме, при открытом она убирается внутрь или наружу, освобождая проём.

Ключевые элементы системы: направляющие, подвижные створки, противовесы или электрические приводы, уплотнения и системы отведения воды. От качества каждого из этих компонентов зависит удобство использования и долговечность всей конструкции.

Направляющие и профиль

Направляющие держат створку в вертикальном положении и воспринимают нагрузку на вес стеклопакета. Они изготавливаются из алюминия или нержавеющей стали и должны быть точно выверены по вертикали. Чем жестче направляющая, тем меньше деформаций при эксплуатации, особенно если проём большой.

Профиль рамы чаще всего алюминиевый с терморазрывом в холодном климате или без него там, где теплопотери не критичны. Качественный профиль обеспечивает хорошую посадку уплотнений и минимальные теплопотери при закрытом положении.

Приводы и балансировка

Системы могут быть как полностью механическими, так и электрическими. Механическая балансировка опирается на противовесы или газовые амортизаторы. Электропривод предоставляет удобство управления и интеграцию в системы умного дома, но требует источника питания и защиты от влаги.

На объектах с интенсивным использованием, например в ресторанах или торговых галереях, удобнее применять моторизованные приводы. Они позволяют настроить скорость и силу движения, а также обеспечивают функции аварийной остановки и дистанционного управления.

Уплотнения и водоотведение

Герметичность — слабое место любых больших остеклённых систем. Для обеспечения защиты от воды применяют многокамерные уплотнения, пороги с внутренними сливами и специальную геометрию профиля. Важен не только сам материал уплотнителя, но и правильная установка, соблюдение зазоров и вентиляция профиля.

Водоотвод решается расположением внутренних каналов и устройством дренажных отверстий внизу рамы. При неправильной организации вода может попадать в помещение, поэтому проектирование должно учитывать все возможные ветровые и дождевые нагрузки.

Материалы остекления и их характеристики

Выбор стекла и фурнитуры напрямую влияет на светопроницаемость, безопасность и энергоэффективность. Обычно применяют двух- или трёхкамерные энергосберегающие стеклопакеты, закалённое или ламинированное стекло для повышения прочности и безопасности.

Также важны покрытия и напыления. Низкоэмиссионное покрытие отражает тепловое излучение внутрь помещения, уменьшая потери в холодное время. С другой стороны, тонировка и солнцезащитные пленки уменьшают перегрев летом.

Типы стеклопакетов

Основные варианты — однокамерные для тёплого климата или внутренних пространств, двухкамерные для умеренных условий и трёхкамерные для максимальной теплоизоляции. Толщина стеклопакета определяется величиной створки и допустимой нагрузкой на направляющие.

Для торговых и общественных пространств часто используют комбинированные пакеты с закалённым внешним стеклом и ламинированным внутренним. Это обеспечивает одновременно прочность при ударах и безопасность при разрушении.

Варианты исполнения и дизайн

Гильотинные системы можно адаптировать к любому архитектурному решению. Они бывают одностворчатыми, многостворчатыми и модульными. В частных домах популярны наборные решения, где каждая секция работает независимо, создавая гибкую систему проветривания.

Дизайн профиля, цвет покрытия и тип фурнитуры позволяют интегрировать систему в стиль здания. От минималистичных тонких рам до вычурных профилей с декоративной облицовкой — возможности широкие, при этом не стоит забывать о функциональности.

Модульные и складные варианты

Модульная конструкция удобна для больших фасадов. Здесь каждая гильотина — самостоятельный блок, который можно заменить при необходимости. Такой подход упрощает монтаж и последующий сервис.

Складные решения сочетают преимущества раздвижных и подъёмных систем. Они подходят для ресторанных террас и веранд, где нужно получить максимально широкий проход в тёплое время года.

Визуальные эффекты и интеграция с фасадом

Прозрачная вертикальная линия создаёт ощущение строгой геометрии и воздушности. Грамотно спроектированная гильотина делает фасад динамичным: при поднятии он меняет ритм, открывая интерьер улице.

Интеграция с навесной структурой, жалюзи и солнцезащитой позволяет экономить энергию и управлять микроклиматом внутри помещения без утраты эстетики.

Преимущества и недостатки

К преимуществам относятся большая открываемая площадь без перемычек, удобная эксплуатация и современный внешний вид. Система корректно спроектированная быстро окупает себя за счёт удобства использования и долговечности.

Недостатки — относительно высокая стоимость оборудования и монтажа, требования к точности установки и необходимость регулярного обслуживания. Также в районах с частым ветром нужно усиливать конструкцию и предусматривать ограничение открытия.

Плюсы

• Максимально открываемые проёмы при минимальном визуальном разделении.
• Удобство управления, особенно с электроприводом.
• Возможность интеграции с системами безопасности и автоматизации.
• Современный эстетический вид, подходящий для разных архитектурных стилей.

Минусы

• Стоимость выше, чем у классических раздвижных систем.
• Потребность в качественной гидроизоляции и тщательной установке.
• При сильном ветре и больших створках требуется усиление конструкций.

Применение: где гильотинное остекление работает лучше всего

Системы отлично подходят для кафе и ресторанов с террасами, где нужно быстро превратить зал в летнюю открытую зону. Они также востребованы в шоурумах, медицинских центрах, офисных фасадах и частных домах с видом на панораму.

В лоджиях и зимних садах такой тип остекления даёт уникальную возможность управлять микроклиматом по сезонам. В то же время в северных регионах важно продумать утепление и защиту от промерзания.

Коммерческие объекты

В торговых центрах гильотинные секции облегчают логистику: при необходимости можно открыть широкий проход для доставки или мероприятий. В ритейле это также инструмент оформления витрин, когда необходимо быстро варьировать экспозицию.

Для гостиниц и рестораций системы способствуют гибкому использованию пространства и увеличению мест в тёплое время года, что напрямую влияет на доходность.

Жилая архитектура

В частных домах гильотинное остекление выгодно применять в стеклянных фасадах, верандах и террасах. Оно даёт эффект слияния интерьера с внешним пространством и позволяет наслаждаться видом без лишних рам.

Особенно эффектно такие решения смотрятся в проектах с минималистичной архитектурой и открытыми планировками. При этом нужно заранее продумать защиту от шума и теплоизоляцию.

Монтаж: основные этапы и ошибки, которых следует избегать

Монтаж начинается с точных замеров и подготовки проёма. Ошибки на этом этапе наиболее критичны. Неправильная геометрия проёма приведёт к деформации направляющих и проблемам в эксплуатации.

Далее устанавливаются направляющие с соблюдением вертикали, монтируются приводы или балансировочные механизмы, затем проводится наладка панели и герметизация. Финальный этап — испытание на открытие, закрытие и проверка водоотвода.

Типичные ошибки при установке

Самые частые проблемы: недостаточная жёсткость основы, некачественная гидроизоляция, неправильный подбор уплотнений и пренебрежение вентиляционными зазорами. Эти ошибки ведут к протечкам и ускоренному износу механизмов.

Чтобы избежать проблем, выбирайте подрядчика с опытом именно в вертикально-подъёмных системах и требуйте гарантию на работу и материалы. Хороший монтажщик всегда тестирует систему в разных режимах и документирует результаты.

Обслуживание и эксплуатация

Своевременное обслуживание продлевает срок службы. Речь о периодической очистке направляющих, смазке подвижных частей, проверке уплотнений и тестировании приводов. Частота обслуживания зависит от интенсивности использования и климатических условий.

Важно также иметь план действий на случай аварии: инструкция по ручному подъёму, запасные элементы и контакты сервисной службы. Это особенно актуально для кафе и общественных пространств с круглосуточной эксплуатацией.

Рекомендации по уходу

• Чистить направляющие от мусора и пыли не реже раза в месяц.
• Проверять затяжку креплений и состояние уплотнений два раза в год.
• Смазку механизмов проводить согласно рекомендациям производителя привода.
• При обнаружении утечек сразу проверять дренажные каналы и уплотнения.

Безопасность и нормативы

Важный аспект — соответствие систем нормам по прочности и пожарной безопасности. В общественных местах применяют закалённое или ламинированное стекло, а механизмы оснащают датчиками препятствий и аварийной остановкой.

Также существуют требования по звукоизоляции и климатическому исполнению. При проектировании необходимо учитывать местные строительные нормы и технические регламенты, чтобы избежать проблем при согласовании.

Требования к остеклению в общественных зданиях

Для общественных зданий часто обязательна сертификация материалов и документы о испытаниях на ветровую нагрузку и ударопрочность. Датчики безопасности и ручные блокировки обязательны там, где есть риск травм.

Контроль доступа и интеграция с системами пожарной безопасности также рекомендованы, особенно в крупных объектах с большой посещаемостью.

Стоимость и экономическая целесообразность

Цена зависит от площади, типа стеклопакета, привода и сложности монтажа. Насколько оправдана инвестиция, зависит от задач: если нужно открыть фасад для бизнеса и увеличить количество посадочных мест в ресторане, окупаемость может быть быстрой.

В частных проектах важно учитывать не только первоначальные затраты, но и эксплуатационные расходы. Энергосберегающие стеклопакеты и качественные уплотнения снижают счета за отопление, что влияет на общую экономию в перспективе.

Пример расчёта затрат

Эти ориентиры помогают сформировать бюджет, но для точной сметы нужен выезд замерщика и проект. Часто при больших площадях поставщики предлагают скидки и пакетные решения.

Как выбрать поставщика и подрядчика

При выборе компании важно смотреть не только на цену, но и на портфолио, наличие сертификатов и отзывы реальных заказчиков. Хорошая фирма предоставляет гарантию на материалы и работу, а также сервисное обслуживание.

Просите рекомендации, смотрите примеры реализованных проектов и уточняйте условия гарантии. Не стесняйтесь требовать тестов на герметичность и демонстрации работы привода перед подписанием акта приёмки.

Вопросы, которые стоит задать подрядчику

• Какие испытания проводились для этих профилей и стеклопакетов?
• Есть ли примеры с похожей площадью и эксплуатационными нагрузками?
• Какая гарантия на монтаж и комплектующие и что она включает?
• Какие требования по техническому обслуживанию и кто их выполняет?

Практический опыт: примеры и наблюдения

В ряде проектов, где я участвовал как консультант, наиболее удачные решения родились при тесном сотрудничестве архитектора и инженера. В одном из ресторанных проектов мы столкнулись с сильными ветровыми нагрузками на набережной.

Решение было комбинированное: усиленные направляющие, ограничитель открытия и датчики ветра, которые автоматически блокировали подъём при порывах. Это позволило сохранить эстетику и избежать поломок в первый же сезон эксплуатации.

В частном доме я видел, как неправильно подобранные уплотнения привели к промерзанию по периметру и образованию конденсата. Исправление потребовало замены уплотнителей и увеличения глубины подоконной зоны. Этот случай напомнил, что экономия на мелочах часто приводит к большим затратам позже.

Часто встречающиеся мифы

Миф: гильотинное остекление всегда дорого и не окупается. На деле при правильном проектировании и использовании в коммерческих проектах система может вернуть инвестиции за один-два сезона за счёт увеличения выручки.

Миф: такие системы легко протекают. При корректной гидроизоляции и регулярном обслуживании протечек не будет. Проблемы возникают при нарушении технологии монтажа или при использовании некачественных компонентов.

Заключительные мысли о практическом выборе

Гильотинное решение — это баланс между эстетикой, комфортом и инженерной грамотностью. Оно открывает новые возможности в дизайне пространства и повышает функциональность фасадов, но требует комплексного подхода при проектировании и установке.

Если вы планируете подобное остекление, начните с ясной задачи: что важнее — вид, энергосбережение, эксплуатационная простота или стоимость. От этого будут зависеть выбор профиля, стеклопакета и уровня автоматизации. Работайте с проверенными специалистами и не экономьте на ключевых элементах: направляющих, уплотнениях и системе управления. Это инвестиция, которая при грамотном подходе служит долго и делает пространство действительно живым.
