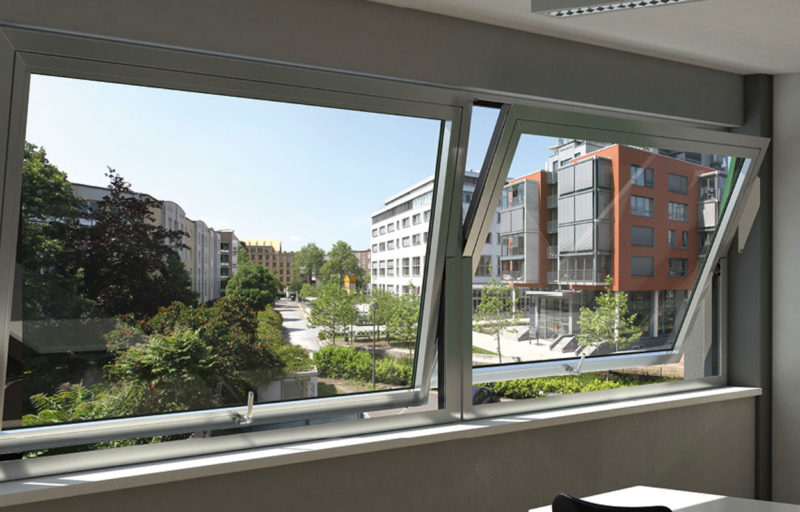

Как из поворотного окна сделать поворотно откидное: подробное руководство для хозяев и мастеров

Поворачиваете створку и мечтаете об удобной вентиляции без полного открытия окна? Ответ прост: можно превратить поворотное окно в поворотно-откидное и получить дополнительную функцию микро-проветривания. В этой статье я пошагово разберу все этапы работы, расскажу о необходимых деталях, инструментах и подводных камнях — так, чтобы вы могли принять взвешенное решение, делать ли это самостоятельно или доверить мастеру.

Чем отличаются поворотные и поворотно-откидные окна: базовая механика

Поворотное окно открывается только в положение «на себя» или «от себя» вокруг вертикальной оси. Механизм прост: петли расположены сбоку и позволяют создать полный проем. Поворотно-откидное окно добавляет вторую функцию — наклон створки внутрь сверху для проветривания при закрытой защёлке.

Ключевое отличие — фурнитура. Для откидного режима требуется другой набор элементов: специальная поворотно-откидная балконная фурнитура (коробчатый механизм, ответные планки, дополнительные точки запирания и ручка с положением «откинуть»). Простыми словами, это не косметическая доработка, а замена или добавление механизмов, обеспечивающих контролируемый наклон створки.

Оценка исходного окна: что нужно проверить перед началом

Первый шаг — внимательно осмотреть текущее окно. Замерьте тип профиля, ширину и высоту створки, положение петель и замковой планки. Фотографии будут полезны при подборе фурнитуры и при обращении к продавцу или мастеру.

Обращайте внимание на состояние рамы и стоечные упоры. Если профиль потрескан, деформирован или имеет следы влаги у деревянного окна, установка новой фурнитуры может оказаться бессмысленной — возможна потеря герметичности или ухудшение безопасности.

Основные моменты для проверки

Проверьте, определяется ли створка как поворотная на стандартных петлях или используется скрытая фурнитура. Узнайте, какого типа уплотнитель установлен, и есть ли в профиле посадочные места для ответных планок поворотно-откидной системы.

Если вы сомневаетесь в прочности старых петель, лучше заранее их заменить. Нагрузка при откидном режиме распределяется иначе, и старые слабые петли могут не выдержать. Это сохраняет деньги в будущем и уменьшает риск повреждений.

Необходимые инструменты и комплектующие

Список инструментов довольно стандартный, но наличие точного набора ускорит процесс и уменьшит риск ошибок. Подготовьтесь заранее, чтобы не прерывать работу из-за отсутствия мелкой детали.

• Отвёртки (крестовые и плоские), шуруповёрт;
• инструмент для снятия старых петель (набор торцевых ключей);
• рулетка, уровень, угольник;
• маркёр или карандаш для разметки;
• смазка для фурнитуры (силиконовая или графитная);
• новая поворотно-откидная фурнитура (механизм, ответные планки, ручка с положением откида);
• дополнительные крепёжные элементы (шурупы, болты) и, при необходимости, усилители;
• защитные перчатки, подкладки под створку для безопасности.

Также стоит подготовить инструкцию от производителя фурнитуры — на её основе легче понять особенности монтажа и регулировки. Если вы уже работали с окнами, некоторые позиции могут не понадобиться, но лучше иметь всё под рукой.

Выбор фурнитуры: на что обращать внимание

Не всякая поворотно-откидная фурнитура подойдёт к любому профилю. Производители предлагают комплекты под пластиковые, деревянные и алюминиевые рамы, а также разные веса створок и размеры. При выборе ориентируйтесь на параметры окна и производителя профиля.

Важно подобрать фурнитуру, рассчитанную на вес и высоту вашей створки. Для широких и тяжёлых стеклопакетов используют усиленные механизмы с дополнительными точками запирания. Экономия на этом этапе часто приводит к быстрому износу и сложностям в регулировке.

Совместимость по материалу

Для пластиковых окон существуют готовые комплекты, включающие верхний наклонный механизм (tilt box), нижние петли и центральный шпингалет. Деревянные окна часто требуют адаптации: сверление и крепление может отличаться, иногда необходима фрезеровка посадочных пазов.

Алюминиевые профили имеют свои особенности крепления — используются специальные монтажные анкеры и ответные планки. Всегда уточняйте у поставщика, подходит ли комплект под конкретную марку профиля.

Пошаговая инструкция по замене фурнитуры

Ниже приведён упрощённый порядок работ. Он описывает процесс типичной модернизации створки из поворотной в поворотно-откидную. Внимательно следуйте инструкции производителя выбранной фурнитуры — моя схема даёт общее представление и подсказки по ключевым моментам.

Шаг 1. Снятие створки и демонтаж старой фурнитуры

Откройте створку и подпирайте её снизу мягкой опорой. Снимите декоративные накладки, затем открутите петли и аккуратно снимите створку с рамы. Работать вдвоём безопаснее: створка может быть тяжелой.

Удалите старые ответные планки и ручку. Осмотрите места крепления — если отверстия сильно изношены или сорваны, потребуется усиление мест под сверление.

Шаг 2. Подготовка посадочных мест

Разметьте места для новых петель и ответных планок. Часто нужно фрезеровать небольшие пазы в раме или створке — для этого пригодится ручной фрезер или шаблон. Точность важна: от неё зависит плотность примыкания и работа замка.

Если профиль пластиковый, проверьте наличие пустот для закручивания шурупов. При необходимости используйте специальные вставки для усиления крепления.

Шаг 3. Установка откидного механизма и петель

Закрепите поворотно-откидные петли и верхний наклонный механизм в соответствии с инструкцией. Обычно сначала монтируют нижнюю петлю, затем верхнюю и накладку с механизмом откидывания.

Затем установите ручку с трёхпозиционным механизмом: закрыто — откинуто — повернуто. Следите за тем, чтобы шпиндель ручки совпадал с механизмом запирания.

Шаг 4. Монтаж ответных планок и регулировка

Установите ответные планки и затяните крепеж. После этого повесьте створку и проведите первичную регулировку. Важно добится одинакового зазора по периметру и плавного перехода в откидной режим.

На этом этапе проверяйте плотность примыкания уплотнителей. При необходимости отрегулируйте прижим по всему периметру, чтобы избежать продуваний и потери тепла.

Регулировка: как добиться правильной работы в обоих режимах

Регулировка — это ключ к долговечности и комфорту. После монтажа многие жалобы связаны не с конструкцией, а с некорректной настройкой прижима и положения створки. Потратьте на этот этап достаточно времени.

Проверяйте работу ручки: в положении «откинуто» створка должна фиксироваться без усилий, а в положении «поворот» — открываться полностью и держаться на петлях. Если есть люфт или перекос, открутите петли и подровняйте положение, затем снова затяните.

Контрольные точки регулировки

• горизонтальный сдвиг створки для выравнивания в плоскости;
• вертикальная регулировка для устранения провисания;
• регулировка прижима уплотнителя по периметру;
• настройка ответных планок для точного зацепа запоров.

После каждой регулировки тестируйте: несколько циклов открывания/закрывания и откидывания, чтобы убедиться в стабильности положения. Смазка узлов уменьшает трение и продлевает ресурс фурнитуры.

Особенности при работе с разными материалами рам

Каждый материал имеет свои нюансы. Пластиковые окна — самые простые для модернизации, деревянные требуют аккуратности при креплении, а алюминиевые — точности и специализированных крепёжных деталей.

Пластиковые (ПВХ) рамы

Чаще всего владельцы пластиковых окон успешно меняют фурнитуру без существенных переделок. Для ПВХ есть готовые комплекты фурнитуры, и монтаж проходит быстрее. Важно иметь подходящие ответные планки под профиль.

Если профиль старый или деформирован, лучше заменить раму или обратиться к специалистам. Неплотный профиль при откидном режиме быстро проявит недостатки герметичности.

Деревянные рамы

Дерево допускает фрезеровку и монтаж запчастей, но требует сухости и прочности материала. Гниль, плесень и расслаивание — повод отказаться от модернизации без реставрации рамы.

Для деревянных створок стоит выбирать фурнитуру с антикоррозийным покрытием и корректно подбирать длину крепёжных элементов, чтобы не повредить структуру древесины.

Алюминиевые рамы

Потребуется точное сверление и, возможно, усиливающие вставки. Для тонкого алюминия применяют специальные монтажные пластины и расширительные анкеры. Лучше использовать комплекты, рассчитанные на алюминиевые системы.

Если оконный профиль имеет терморазрыв или вставки, соблюдайте технологию монтажа, чтобы не нарушить теплоизоляцию.

Типичные проблемы и как их избежать

Ошибки при модернизации чаще всего связаны с неправильной разметкой, слабым креплением и отсутствием усиления. Ниже — список проблем и практические способы избежать их.

• Перекос створки — причина в неверной регулировке петель или неравномерной затяжке крепежа. Решение: поочерёдно регулировать петли и проверять зазоры.
• Продувание по периметру — виноват прижим или повреждение уплотнителя. Решение: заменить уплотнитель и отрегулировать прижим.
• Сложности с переключением режимов ручки — несоответствие шпинделя и механизма. Решение: использовать комплекты той же марки или адаптированный переходник.
• Шумы и вибрации — некачественная фиксация ответных планок или люфты петлей. Решение: проверить крепления и смазать узлы.

Стоимость работ и выбор: делать самому или вызвать мастера

Затраты зависят от выбранной фурнитуры, сложности работ и материала рамы. В среднем комплект качественной поворотно-откидной фурнитуры для ПВХ створки может стоить от нескольких тысяч до десятков тысяч рублей. Услуги мастера добавят к сумме работу и выезд.

Если у вас есть базовый набор инструментов и опыт работы с окнами, можно выполнить модернизацию самостоятельно. Я лично делал такую замену на кухонном окне — заняло один день вдвоём, и итог устроил полностью. Но если окно большое, стеклопакет тяжёлый или профиль нестандартный, лучше пригласить профессионала.

Плюсы и минусы самостоятельной установки

Когда имеет смысл заменить окно полностью

Модернизация оправдана, если рама целая, профиль не деформирован и стеклопакет соответствует вашим требованиям по энергоэффективности. Если же рама повреждена, уплотнения расслоены, или вы хотите улучшить теплоизоляцию и звукоизоляцию, покупка нового окна может оказаться более разумной инвестицией.

Новые окна дают гарантию, современную фурнитуру уже в комплекте и минимальные проблемы с регулировкой в первые годы. Однако стоимость полной замены значительно выше, поэтому многие сначала пробуют модернизировать существующее окно.

Уход после установки: что делать раз в сезон

После успешной установки фурнитуры важно не забывать о регулярном обслуживании. Это продлит срок службы механизма и сохранит герметичность окна.

• Раз в полгода смазывайте движущиеся узлы силиконовой смазкой;
• проверяйте положение ручки и работу ответных планок;
• осматривайте уплотнитель и при необходимости заменяйте его;
• регулируйте прижим перед зимой и после холодного сезона, чтобы компенсировать температурные изменения.

Несложный уход избавит от внезапных проблем и позволит сохранить функциональность поворотно-откидного окна на долгие годы.

Безопасность и рекомендации по эксплуатации

При установке и эксплуатации важно учитывать безопасность. Откидной режим удобен для проветривания, но требует защиты от случайного выпадения предметов и детей. Установите ограничители угла откидывания, если окно выходит на балкон или расположено высоко.

Также подумайте о замке с микролифтом или дополнительных точках запирания для защиты от взлома. Современные комплекты фурнитуры предлагают опции для детской безопасности и защиты от сквозняков.

Полезные советы из личного опыта

Когда я менял фурнитуру впервые, сэкономил на мелких крепежах и чуть не поплатился за это. Хорошая фурнитура и подходящие по длине винты оказали большее влияние на результат, чем я ожидал. Совет: покупайте всё в одном месте, от одного производителя — так вероятность несовместимости меньше.

Также рекомендую делать одно пробное крепление без окончательной затяжки, чтобы проверить совместимость всех деталей. Это экономит время и нервы при последующей окончательной сборке.

Короткий чек-лист перед началом работы

• измерьте створку и вес стеклопакета;
• сфотографируйте текущее расположение петель и ответных планок;
• подберите комплект фурнитуры по профилю и весу;
• подготовьте инструменты и запасные крепления;
• планируйте работу вдвоём при съёме/подъёме створки.

Эти простые шаги помогут избежать типичных неприятных сюрпризов в процессе модернизации. Лучше потратить полчаса на подготовку, чем потом тратить часы на исправление ошибок.

Переход от поворотного к поворотно-откидному окну — вполне реальная задача. При правильной оценке состояния рамы, выборе подходящей фурнитуры и аккуратной работе вы получите дополнительную функцию проветривания без полной замены окна. Если сомневаетесь в своих силах, вызовите специалиста: небольшой расход сейчас может сэкономить большие средства и нервы в будущем.
