Как устроен механизм раздвижных окон: от простого скольжения до точной инженерии

Раздвижные окна давно перестали быть экзотикой — они встречаются в квартирах, загородных домах, офисах и общественных зданиях. В этой статье я подробно разбираю устройство, виды, принципы работы и практические нюансы, которые помогут понять, почему одна система ходит легко десятилетиями, а другая нуждается в ремонте через пару лет.

Что такое раздвижная система и почему она популярна

Раздвижная конструкция предполагает перемещение створки вдоль направляющей без открытия внутрь или наружу. Такая архитектура экономит пространство, удобна для балконных и панорамных решений и часто применяется там, где распашные окна непрактичны.

Популярность обусловлена не только экономией места, но и эстетикой: большие стеклянные поверхности лучше пропускают свет и визуально расширяют помещение. Кроме того, современные системы предлагают приемлемую тепло- и звукоизоляцию, что разрушает старый миф о «сквозняках» при раздвижных окнах.

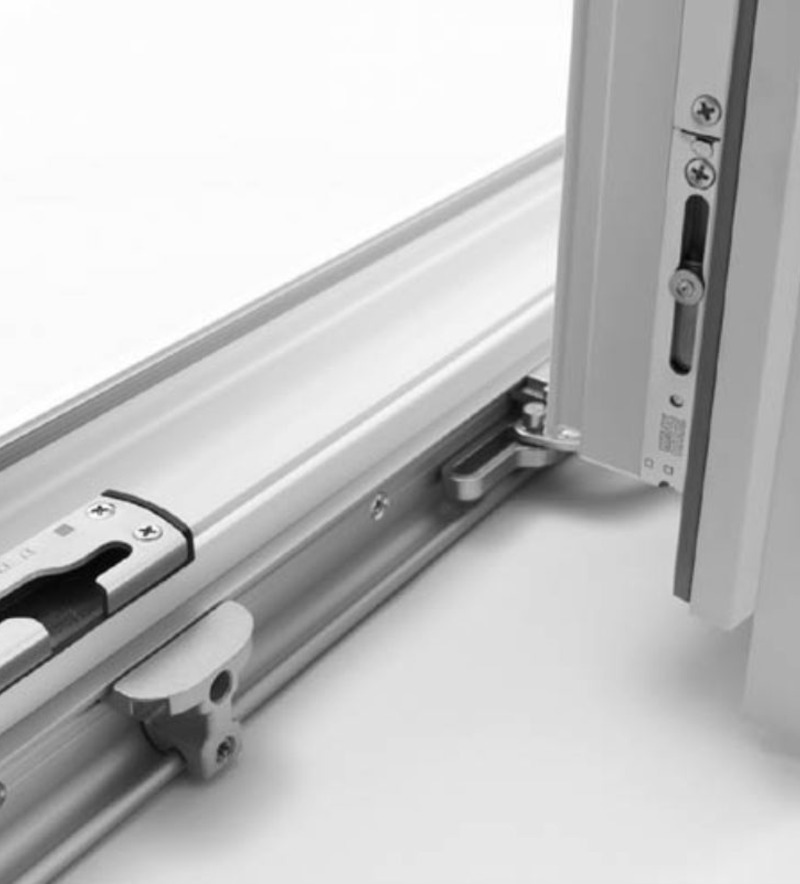

Основные элементы механизма

Любая раздвижная система состоит из рамы, подвижных створок, направляющих, роликового механизма, уплотнений и запорных элементов. Все эти компоненты вместе определяют плавность хода, герметичность и долговечность.

Рама принимает на себя нагрузку, направляющие задают траекторию движения, а ролики переносит вес створки. Уплотнители отвечают за защиту от дождя и шума, а замки — за безопасность. Важна хорошая интеграция всех частей: слабое звено влияет на работу всей системы.

Ролики и направляющие

Ролики — это ключ к плавному скольжению. Они могут быть пластиковыми, нейлоновыми или металлическими с подшипниками. Пластиковые обеспечивают тихую работу и дешевле, но со временем изнашиваются; подшипники дольше сохраняют ход и выдерживают большие нагрузки.

Направляющие бывают верхними и нижними; в некоторых системах используется одна направляющая снизу и верхний направляющий профиль служит фиксацией. Важен профиль направляющей: его геометрия определяет зацепление ролика и устойчивость створки при ветре.

Уплотнители и демпферы

Уплотнения из ПВХ, EPDM или силикона препятствуют проникновению воды и снижению шума. Эффективность уплотнений зависит от качества материала и правильной посадки по периметру створки. Жёсткие материалы хуже восстанавливают форму, мягкие — быстрее изнашиваются.

Демпферы смягчают удар при закрывании и предотвращают резкие рывки. Они особенно полезны в системах с большими створками — без демпферов рама и фурнитура получают дополнительные динамические нагрузки, что снижает срок службы.

Классификация раздвижных систем

Системы различаются по направлению движения створок, количеству рельсов и способу скрытия створок. Основные типы — однопольные, двупольные, с колеёй (двух- и трёхтактные), складные и телескопические решения. В архитектуре часто встречаются панорамные сдвижные конструкции для террас и лоджий.

Каждый тип имеет свои преимущества. Одни просты в обслуживании и дешевле, другие позволяют экономить место и визуально увеличивать проём. Выбор определяется назначением помещения, климатом и дизайнерской задачей.

Купейные системы (скользящие по одной оси)

Это классика: одна или несколько створок движутся вдоль одной направляющей параллельно друг другу. Простота конструкции делает их доступными по цене и надёжными при правильной установке. Такие системы удобны для балконов, лоджий и внутренних перегородок.

Минусы — ограничение свободного проёма: в открытом состоянии значительная часть проёма закрыта одной из створок. Для панорамных решений это может быть критично.

Телескопические и складные системы

Телескопические решения позволяют складывать несколько створок в «гармошку», освобождая максимально широкий проход. Это удобный вариант для террас и раздвижных дверей к веранде. Стоят такие системы дороже и требуют точной регулировки роликов и направляющих.

Складные системы требуют аккуратной эксплуатации: важно, чтобы ролики двигались по чистым направляющим, а петли не имели люфтов. В реальной жизни я видел, как небрежность при монтаже превращает красивую конструкцию в источник скрипа и «заклиниваний».

Материалы рам и их влияние на механику

Рамы делают из алюминия, ПВХ, дерева и комбинированных материалов. Алюминий лёгок и прочен, позволяет создавать тонкие рамы и большие стеклопакеты. ПВХ дешевле и обеспечивает хорошие теплоизоляционные свойства. Дерево эстетично, но требует ухода.

Материал рамы влияет на вес створки, а значит — на требования к роликам и направляющим. Тяжёлые деревянные или алюминиевые створки нуждаются в более мощных роликах и качественных подшипниках, иначе срок службы фурнитуры сильно сократится.

Замки, фиксаторы и система безопасности

Раздвижные окна можно оснащать многоточечными замками, микролифтом, фиксаторами хода и противовзломными элементами. Надёжность замка критична для внешних проёмов и балконных дверей. Простые запорные защёлки годятся для внутренних перегородок, но не для уличных дверей.

Современные системы безопасности включают запирающие механизмы в магистральных профилях и специальные блокираторы движения створки. При выборе учитывайте возможность установки сигнализации и датчиков открытия — их интеграция не должна нарушать работу механики.

Энергосбережение и герметичность

Плотность примыкания и качество уплотнений определяют теплопотери. Для холодного климата выбирают профили с терморазрывом и уплотнениями из EPDM; широкие камеры стеклопакета уменьшают теплопроводность. Раздвижные конструкции традиционно уступают распашным в герметичности, но современные решения сокращают разрыв.

Правильная регулировка роликов и уплотнений позволяет добиться близкого к распашным показателя по воздухообмену. Важна не только начальная герметичность, но и контроль состояния уплотнений со временем — они теряют эластичность и требуют замены.

Акустика: как уменьшить шум

Шумозащита зависит от толщины стекла, количества камер в стеклопакете и плотности уплотнений. Раздвижные системы склонны к микропроветриваемости в стыках, поэтому даже качественные профили требуют дополнительного уплотнения для шумных улиц.

Использование ламинированного или триплекс-стекла, а также комбинации монолитного и камерного стеклопакета, существенно улучшает звукопоглощение. На практике такое решение часто оказывается эффективнее, чем громоздкие акустические конструкции.

Монтаж: на что обращать внимание

Качественный монтаж — это половина успеха. Даже дорогие компоненты не проявят себя, если направляющие смещены, а рама установлена с перекосом. Важна ровность основания, правильная анкеровка рамы и проверка вертикальности и горизонтальности по уровню.

Особое внимание уделяют дренажным каналам и уклону в нижнем профиле — вода должна отводиться наружу, иначе рама и уплотнения быстро выйдут из строя. Я лично встречал случаи, когда экономия на гидроизоляции стоила хозяевам полной замены нижних профилей через пару сезонов.

Регулировка и техническое обслуживание

Регулировать ролики, проверять уплотнения и смазывать направляющие нужно регулярно, особенно в узлах с подшипниками. Часто хватает чистки направляющих от грязи и щепотки силиконовой смазки, чтобы вернуть плавность хода.

Важно не использовать агрессивные средства для чистки уплотнений и не смазывать резину нефтепродуктами — это сокращает срок службы. Следите за состоянием роликов и при появлении люфтов или скрипа меняйте их своевременно.

Пошаговая плановая проверка (пример)

Раз в полгода осматривайте направляющие на предмет загрязнений, ржавчины или деформаций. Протирайте их мягкой щёткой и удаляйте грязь, после чего наносите тонкий слой силиконовой смазки по инструкции производителя.

Проверяйте уплотнители на эластичность и трещины, при необходимости заменяйте проблемные участки. Мелкие регулировки роликов можно сделать при помощи винтов доступа, которые есть почти во всех современных системах.

Типичные неисправности и методы их устранения

Частые проблемы — подклинивание створки, скрип, заедание замка, продувание и попадание воды. Причины обычно просты: грязь в направляющей, изношенные ролики или ослабленные крепления. Вовремя выявленная мелкая неисправность решается быстрее и дешевле.

Если скрип появляется при движении, сначала чистят направляющие и смазывают ролики. При люфте — меняют ролики или подтягивают регулировочные винты. Продувание по периметру чаще всего исправляет смена уплотнителей или регулировка прижатия створки к раме.

Выбор механизма под задачу: правила и примеры

При выборе учитывайте климат, нагрузку, размер проёма и дизайн. Для больших панорамных проёмов лучше подходят алюминиевые системы с усиленными роликами и верхним несущим профилем. Для небольших балконов достаточно недорогих ПВХ-решений.

Для частого использования выбирайте механизмы с подшипниками и металлическими роликами, для редкого — более экономичные варианты. Если нужна высокая тепло- и шумоизоляция, обратите внимание на мультифункциональные профили и толстые стеклопакеты.

Стоимость: на что тратятся деньги

Цена складывается из стоимости рам, фурнитуры, стеклопакета и монтажа. Дорогие компоненты — крепкие ролики с подшипниками, качественные уплотнения и запирающие механизмы. Монтаж у профессионалов также стоит недешево, но экономия на установке часто оборачивается дополнительными расходами.

Рекомендуется смотреть не только на цену, но и на гарантии и репутацию производителя. В долгосрочной перспективе более дорогая система с хорошими компонентами и грамотным монтажом может оказаться выгоднее дешёвой замены каждые 3–5 лет.

Дизайн и эстетика: как механизм влияет на вид

Широкие алюминиевые рамы создают минимальную видимую рамку и подчеркивают панорамность. ПВХ-рамы дают более «массивный» вид и широкую цветовую палитру. Отдельные решения позволяют скрыть направляющие в полу или потолке, добиваясь эффекта «парящего стекла».

Выбор зависит от архитектурной задачи: в современном минимализме предпочитают тонкие профили, а в классических интерьерах — деревянные или ламинированные профили с богатой текстурой. Важно, чтобы механизм сочетался с общим стилем, а не выглядел чужеродно.

Автоматизация и умный дом

Раздвижные системы можно интегрировать в умный дом: моторы, датчики ветра и дождя, управление по Wi‑Fi. Автоматизация удобна для тяжёлых створок и агрессивного климата, когда вручную управлять конструкцией неудобно. Моторизация добавляет комфорта, но увеличивает требования к электронике и регулярному обслуживанию.

При проектировании автоматизации учитывайте резервные механические точки блокировки и возможность ручного управления при отключении питания. В моей практике была система с двигателем, где владельцы забыли про ручной перевод, и при аварии это создало проблему — простой запасной вариант полезен всегда.

Таблица: сравнение основных типов раздвижных систем

Советы при покупке и монтаже

Запрашивайте паспорта и сертификаты на профили и фурнитуру. Попросите показать реальные экземпляры работ и отзывы клиентов. Сравнивайте не только цену, но и условия гарантии: сроки и перечень работ по сервису.

На месте монтажа требуйте осмотр основания и подготовку места: ровная площадка, отвод воды и отсутствие замерзших поверхностей в холодный период. Неграмотный монтаж — частая причина проблем, и исправить его после установки бывает дорого и долго.

Личный опыт: ошибки, которые я видел

Однажды я наблюдал дом, где владелец заказал самый дешевый комплект с пластиковыми роликами для тяжёлых алюминиевых створок. Через два года ролики просели, створки начали заедать, и ремонт обошёлся в половину стоимости первоначальной установки. Экономия на ключевых элементах редко оправдана.

Другой пример — неправильный дренаж в нижней направляющей. В результате вода скапливалась в профиле и гнила уплотнительная резина. Исправление потребовало разборки нижнего профиля и установки дополнительного водоотвода, чего можно было избежать при грамотной подготовке.

Частые мифы и реальность

Миф: раздвижные окна всегда холодные и шумные. Реальность: современные профили и стеклопакеты значительно повышают тепло- и звукоизоляцию. Правильный выбор уплотнений и монтаж позволяют получать комфорт, сравнимый с распашными окнами.

Миф: раздвижные системы трудны в обслуживании. Реальность: при регулярной профилактике они служат долго и без проблем. Ключ — своевременная чистка направляющих и замена изношенных компонентов.

Перспективы и новые технологии

Инновации касаются лёгких материалов, интеграции датчиков и улучшенных уплотнений. Развиваются покрытия стекла, уменьшающие теплоотдачу, а также усиленные композитные ролики, сочетающие лёгкость и прочность. Всё это делает раздвижные системы более надежными и энергоэффективными.

В ближайшие годы стоит ожидать распространения модульных систем с быстрой заменой элементов и большей автоматизации. Это облегчит обслуживание и позволит дольше сохранять первоначальные характеристики конструкции.

Как продлить срок службы механизма

Чистите направляющие, смазывайте ролики силиконовой смазкой, проверяйте уплотнения и сразу меняйте их при потере эластичности. Регулярная профилактика предотвращает большинство поломок и экономит деньги на ремонте или замене деталей.

Храните контактные данные квалифицированного мастера и планируйте инспекцию не реже раза в год. Маленькие вложения в сервис окупаются многократно благодаря продлённому сроку службы и сохранению функциональности.

Короткие рекомендации по выбору

• Для больших проёмов выбирайте алюминиевые профили и ролики с подшипниками.
• Для балконов и внутренних перегородок достаточно проверенных ПВХ-систем.
• Если важна звукоизоляция, берите ламинированное или триплекс-стекло.
• Не экономьте на монтаже — качественная установка важнее дорогих компонентов.

Раздвижные системы — это не только удобство и дизайн, но и инженерная задача, где каждый элемент важен. Понимание устройства, правильный выбор материалов, аккуратный монтаж и регулярное обслуживание гарантируют долгую и беспроблемную эксплуатацию.

Если вы выбираете систему для конкретного проекта, ориентируйтесь на климатические условия, нагрузку и предполагаемую интенсивность использования. Грамотно подобранный механизм прослужит вам многие годы и станет не просто конструкцией, а продуманным элементом комфорта в доме.
