Конструкции раздвижных окон: устройство, виды и практические решения для дома и офиса

Раздвижные системы давно перестали быть экзотикой и заняли своё место в современном жилье и коммерческих проектах. Они экономят пространство, дают панорамный обзор и добавляют интерьеру лёгкости. В этой статье разберём устройство, типы, материалы, нюансы монтажа и эксплуатации, и подскажу, на что обратить внимание при выборе.

Короткая историческая справка и причины популярности

История раздвижных конструкций уходит корнями в восточные архитектурные традиции, где экономия пространства и приток света всегда стояли на первом месте. Современные технологии сделали эти системы массовыми и доступными, расширив их функционал и сферу применения.

Сегодня раздвижные окна востребованы в квартирах, коттеджах, на террасах и в офисах. Причины понятны: удобство, большое светопрозрачное пространство и эстетика. Они позволяют интегрировать внутреннюю и внешнюю среды без потери комфорта.

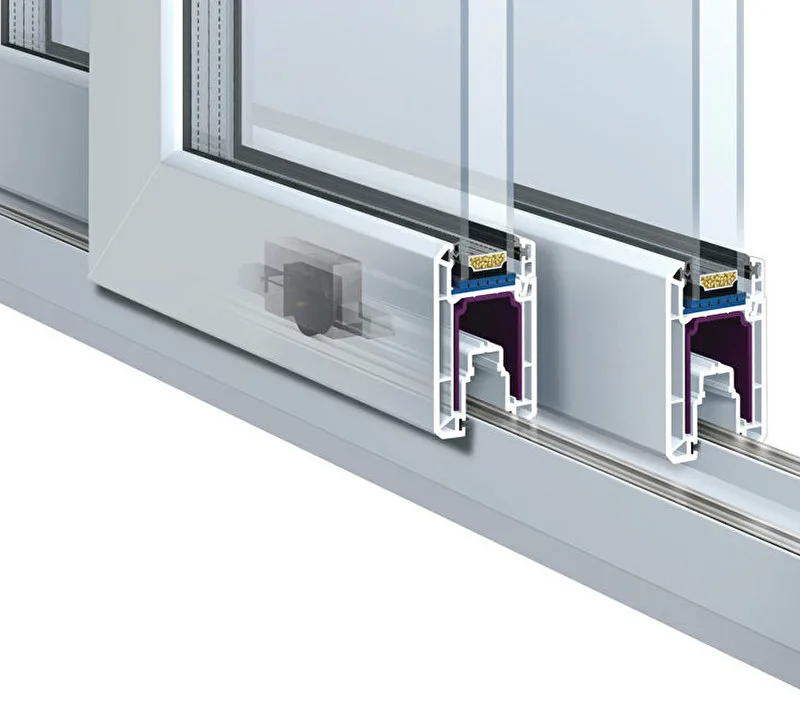

Из чего состоит раздвижная система

Рама и створки

Основу любой конструкции составляет рама, к которой крепятся подвижные створки. Рамы делают из разных материалов, и от выбора зависит долговечность и теплоизоляция. Створки несут стеклопакеты и фурнитуру, их вес и геометрия влияют на тип направляющих и роликов.

Створки могут быть одно- или многосекционными, с возможностью частичного и полного открытия проёма. Важно, чтобы профиль был рассчитан на нагрузку конкретного стеклопакета и условий эксплуатации.

Направляющие и роликовая система

Направляющие — ключевой элемент, по которым двигаются створки. Они бывают верхние, нижние и комбинированные, с разной геометрией пазов и степенью защиты от загрязнений. От качества направляющих зависит плавность хода и устойчивость к деформации.

Роликовые механизмы часто делают из нержавеющей стали и полиамида. Хорошие ролики выдерживают тысячи циклов открытия и не скрипят. Регулируемые ролики позволяют выровнять створку и снизить нагрузку на направляющие.

Уплотнения и примыкания

Уплотнители защищают от ветра, воды и шума. В раздвижных системах они устанавливаются в местах примыкания створок и между рамой и подвижными элементами. Качественные уплотнения повышают энергоэффективность и увеличивают комфорт.

Материалы уплотнений — резина EPDM, термопластичные компаунды и силикон. Выбор зависит от требуемой эластичности, морозостойкости и сопротивления агрессивным средам.

Стеклопакеты и их крепление

Стеклопакет — главный элемент, отвечающий за светопропускание, тепло- и звукоизоляцию. В раздвижных системах часто используют двойные или тройные пакеты с разными опциями: энергосбережение, мультифункциональные покрытия, газовые прослойки. Вид и толщина стеклопакета влияют на конструктив и вес створки.

Крепление стеклопакета внутри створки должно быть надёжным и герметичным. Важно соблюдать технологию монтажа дистанционных рамок и запенивания, чтобы избежать продуваний и теплопотерь.

Типы раздвижных окон и где их применяют

Горизонтальные сдвижные системы

Самая распространённая группа. Створки двигаются параллельно друг другу по горизонтальным направляющим. Такие механизмы удобны на балконах и в местах с ограниченным пространством внутри комнаты.

Они экономят место в помещении и позволяют получить широкое световое поле. Недостаток — необходимость оставлять одну часть проёма закрытой при стандартной однонаправленной системе.

Подъёмно-раздвижные и параллельно-сдвижные

Подъёмно-раздвижные системы сочетают функцию подъёма и сдвига. При открытии створка сначала поднимается, после чего легко скользит по направляющим. Это обеспечивает плотное прижатие и высокий уровень герметичности.

Подъёмно-раздвижные конструкции часто применяют в панорамных фасадах и при выходе на террасу. Они дороже, но компенсируют инвестиции удобством и тепловой эффективностью.

Складные «гармошки»

Складная система сводит несколько створок в одну сторону, освобождая максимально большой проём. Это идеальный вариант для зон слияния кухни и веранды или для коммерческих пространств. Она создаёт эффект открытой стены и лёгкости.

Минус в том, что гармошки требуют больше места в боковой нише и сложнее в обслуживании. Тем не менее при правильном проектировании выглядят впечатляюще и функциональны.

Панорамные и мультифреймовые системы

Панорамные конструкции предназначены для максимально прозрачных фасадов. Часто используют тонкие алюминиевые профили и скрытые направляющие. В таких системах важна точная подгонка и грамотная защита от атмосферных воздействий.

Они идеальны в современных домах и коммерческих проектах, где на первом месте представление и вид из помещения. Требуют качественных расчётов на стадии проектирования, чтобы избежать теплопотерь и продуваний.

Материал профиля: преимущества и ограничения

Алюминиевые профили

Алюминий лёгок и прочен, он позволяет делать большие светопрозрачные конструкции с минимальными рамами. Профили часто имеют терморазрыв, что улучшает теплоизоляцию. Анодирование или полимерное покрытие защищают от коррозии и дают богатую цветовую палитру.

Главный недостаток — высокая теплопроводность без термоизоляции. В холодных регионах важно выбирать системы с термовставками и утеплёнными стеклопакетами.

ПВХ-профили

Пластиковые профили доступны и хорошо изолируют тепло и звук. Они не ржавеют и требуют минимального ухода. Часто используют двойные или тройные камеры, что повышает энергоэффективность конструкции.

Ограничение ПВХ в прочности при больших проёмах — для панорамных решений он подходит редко. Также пластиковые рамы смотрятся более объёмно, чем алюминиевые, что не всегда вписывается в минималистичный дизайн.

Деревянные и комбинированные решения

Дерево в раздвижных системах придаёт интерьеру теплую, жилую атмосферу. Ламинированные или покрытые лаком профили выглядят презентабельно и экологично. Комбинированные варианты «дерево-алюминий» дают снаружи защиту, а внутри натуральную отделку.

Дерево требует ухода и защиты от влаги, особенно в зонах высокой влажности. При грамотной обработке и эксплуатации такие системы служат десятилетиями и выглядят благородно.

Фурнитура: детали, на которых держится комфорт

• Ролики и направляющие — отвечают за плавность хода.
• Замки и фиксаторы — обеспечивают безопасность и герметичность.
• Доводчики и стопоры — облегчают эксплуатацию и предотвращают удар при закрывании.
• Направляющие с дренажем — помогают выводить влагу и продлевают срок службы.

Выбор фурнитуры не менее важен, чем выбор профиля. Некачественные механизмы быстро теряют свойства, вызывают скрипы и заедания. При покупке обращайте внимание на производителя и экспериментальные циклы испытаний.

Кроме того, важно предусмотреть антивандальные элементы и защиту от самопроизвольного открытия, если конструкция установлена в общественном пространстве или на первом этаже.

Тепло- и звукоизоляция: как добиться эффективных характеристик

Теплоизоляция зависит от совокупности факторов: профиль, стеклопакет, уплотнения и правильный монтаж. Сами по себе тонкие профили не дадут хорошего Uw без качественного стеклопакета и термовставок. Поэтому оценивать систему нужно комплексно.

Звукоизоляция определяется толщиной и типом стекол, наличием газовой прослойки и плотностью прижима створок. Для городской среды стоит выбирать стеклопакеты с шумопоглощающими слоями и герметичную фурнитуру.

Монтаж и регулировка: что важно на практике

Подготовка проёма и корректная установка рамы

Точный размер проёма и подготовка поверхности — ключ к долговечности. Рама должна устанавливаться с заданными зазорами, с выравниванием по уровню и отвесу. Ошибки на этом этапе тяжело исправить после установки стеклопакета.

Обязательно соблюдайте инструкции производителя касательно креплений и теплоизоляции монтажного шва. Качественный монтаж снижает риск конденсата и повышает энергоэффективность.

Регулировка роликов и уплотнений

Регулировка роликов позволяет убрать перекосы и облегчить ход створки. Уплотнители проверяют на однородность прижима по всему периметру. Периодические регулировки продлевают срок службы и сохраняют функциональность.

Я лично сталкивался с ситуацией, когда из-за неравномерного прижима створок появилась течь при сильном дожде. Небольшая регулировка роликов и замена уплотнителя решили проблему за один день.

Обслуживание и эксплуатация: простые правила для долгой службы

Регулярная чистка направляющих и смазка роликов продлевают срок службы и сохраняют плавность хода. Песок и мелкий мусор забиваются в пазах и вызывают ускоренный износ. Раз в полгода нужно осматривать фурнитуру и протирать точки контакта.

Замена уплотнителей по мере износа важна для поддержания герметичности. При обнаружении коррозии на металлических деталях нужно принять меры для защиты и замены элементов. Вовремя устранённая мелкая проблема редко перерастает в серьёзную поломку.

Эстетика и интеграция в интерьер

Раздвижные окна влияют на восприятие пространства: тонкие рамы подчёркивают панорамность, тёплые деревянные профили добавляют уюта. Цвет и фактура профиля подбирают в зависимости от стиля интерьера, будь то сканди или лофт, классика или хай-тек.

С точки зрения дизайна, важно учитывать видимые элементы фурнитуры и пороги. Скрытые пороги и минималистичная фурнитура создают эффект «стеклянной стены», что особенно ценно в проектах с видом на сад или море.

Стоимость и экономическая составляющая

Цена складывается из материала профиля, типа стеклопакета, сложности фурнитуры и объёма работ по монтажу. Панорамные и подъёмно-раздвижные системы дороже обычных горизонтальных, но они дают больше функционала и комфорта.

При выборе учитывайте не только первоначальные затраты, но и ожидаемую экономию на отоплении, срок службы и расходы на обслуживание. Иногда вложение в качественную систему окупается за несколько сезонов.

Как правильно выбирать поставщика и что спрашивать

При выборе производителя и монтажной бригады обращайте внимание на гарантию, сертификаты и отзывы клиентов. Попросите показать примеры работ и сертификаты на профиль и стеклопакеты. Хороший поставщик не будет уклоняться от демонстрации документов.

Составьте список вопросов: какие допуски на установку, какой срок выполнения работ, есть ли сервисное обслуживание и какие условия гарантии. Это поможет избежать неприятных сюрпризов после монтажа.

Типичные ошибки и как их избежать

Частая ошибка — выбор тонкого профиля без учёта климата. В холодных регионах это приводит к холодным стенкам и конденсату. Если ожидаются большие температуры и влажность, учитывайте расширение материалов и устойчивость к коррозии.

Ещё одна ошибка — экономия на фурнитуре. Дешёвые ролики и замки скоро выйдут из строя, и ремонт может обойтись дороже. Лучше потратить чуть больше изначально и получить стабильную работу системы на годы.

Примеры реальных проектов

Один из моих недавних проектов — остекление веранды с выходом на сад. Мы выбрали алюминиевую панорамную систему с термовставкой и тройным стеклопакетом вживую. Результат: светлая комната, минимум теплопотерь и ощущение продолжения внутреннего пространства наружу.

В другом случае — небольшая квартира в городе. Там применили ПВХ-решение с утеплённым стеклопакетом и встроенной москитной сеткой. Это позволило сохранить бюджет и улучшить звукоизоляцию от шумной улицы.

Технические стандарты и сертификация

Проверяйте наличие сертификатов и соответствие систем национальным и европейским стандартам. Они подтверждают испытания на герметичность, ветровую нагрузку и сопротивление влаге. Это важно при монтаже фасадных панорам и в условиях повышенных нагрузок.

Также стоит обратить внимание на энергоэффективность заявленных показателей. Производители дают характеристики Uw и g, и от них зависит реальная эксплуатация в конкретных климатических условиях.

Новые технологии и тренды

Тенденции последних лет — сужение рам, интеграция скрытых направляющих, умное остекление с изменяемой светопропускной способностью и автоматизация открытия. Эти решения делают раздвижные системы более удобными и эстетичными.

Умные сенсоры и дистанционное управление позволяют интегрировать окна в систему «умный дом». Автоматические доводчики и контроля ветровой нагрузки повышают долговечность и безопасность.

Сравнительная таблица основных типов

Практическая памятка при заказе

• Уточните габариты и допустимую нагрузку на профиль.
• Проверьте, есть ли защита от взлома и детские блокировки.
• Выясните условия гарантии и сервисного обслуживания.
• Попросите расчёт Uw и данные испытаний для выбранной конфигурации.

Эти пункты помогут избежать проблем и получить систему, соответствующую ожиданиям. Не стесняйтесь требовать документы и подробные рекомендации по уходу.

Раздвижные решения продолжают развиваться, сочетая эстетику и инженерные задачи. Они способны изменить интерьер и добавить функциональности пространству, если подойти к выбору осознанно и с расчётом. Помните, что хорошая конструкция — это баланс между материалом, фурнитурой, качеством монтажа и правильной эксплуатацией.

Если вы планируете крупный проект, начните с точных замеров и консультации со специалистом. Это сэкономит время и деньги, а конечный результат порадует годами безаварийной работы. Удачных воплощений и продуманных решений для ваших проёмов.
