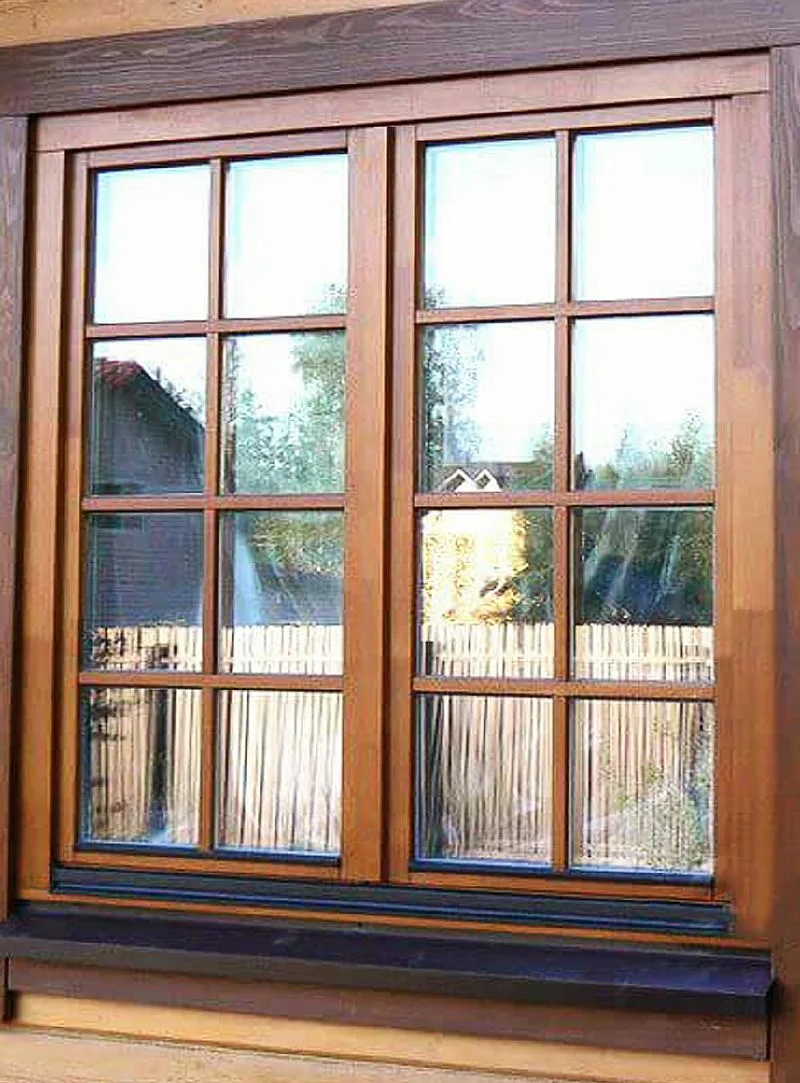

Конструкция деревянного окна: из чего состоит, как работает и почему это важно

Деревянное окно — это не просто рама с полотном и стеклом. За его правильной работой скрывается сложная система элементов, материалов и технологий, направленных на долговечность, энергоэффективность и комфорт в помещении.

В этой статье я подробно разберу, из каких частей складывается окно, какие древесные породы и соединения используются, как устроены стеклопакеты и уплотнения, а также на что обращать внимание при изготовлении, монтаже и последующем уходе.

Почему стоит выбирать дерево: преимущества и особенности

Дерево остается востребованным материалом благодаря сочетанию теплоте, эстетики и физическим свойствам. Оно имеет естественную теплопроводность, приятную текстуру и при правильной обработке служит десятилетиями.

Кроме визуальных достоинств, деревянные окна легко поддаются реставрации: при повреждениях можно заменить отдельные элементы, не меняя всю конструкцию. Это отличает их от большинства пластиковых аналогов, которые чаще заменяют целиком.

Основные элементы конструкции

Чтобы понимать, как всё работает вместе, полезно пройтись по списку ключевых частей. Каждая деталь выполняет свою функцию — от несущей до герметизирующей — и влияет на характеристики готового изделия.

Ниже описаны основные элементы и их назначение, чтобы у читателя сформировалась целостная картинка.

Коробка (рама)

Коробка — это несущая часть, которая фиксируется в проёме стены и принимает на себя нагрузку от створок и стеклопакетов. Она должна быть прочной, ровной и правильно закреплённой, чтобы избежать перекоса створок в будущем.

При изготовлении важно контролировать геометрию и влажность древесины: коробка из деформированного бруса даст проблемы в эксплуатации независимо от качества остальной конструкции.

Створка

Створка — движущаяся часть окна, на которой монтируется стеклопакет и фурнитура. Форм и типов створок много: распашные, поворотно-откидные, с глухими секциями. От выбранного варианта зависит способ открытия и удобство использования.

Конструкция створки должна предусматривать устойчивость к ветровым нагрузкам, надежное примыкание к коробке и удобство обслуживания фурнитуры.

Импосты и шпризы

Импосты делят окно на отдельные секции и передают нагрузки от стеклопакетов на коробку. В больших окнах без импоста рама могла бы прогибаться под весом стекла, поэтому их применение критично в панорамных и конструкциях сложной формы.

Шпризы — декоративные или фиксирующие планки, удерживающие стекло в створке; они также облегчают замену остекления при необходимости.

Стеклопакет и притворные элементы

Стеклопакет — это готовая герметичная единица из двух или трёх стекол с дистанционной рамкой и заполнением газом. Он отвечает за светопроницаемость, тепло- и звукоизоляцию окна.

Притворные элементы обеспечивают плотное смыкание створки с коробкой, создавая зону, где располагаются уплотнители и препятствия для проникновения воздуха и влаги.

Уплотнители и дренаж

Уплотнители располагаются по контуру примыкания створки и коробки. Материалы варьируются от резиновых профилей до фетровых вставок и обеспечивают разную степень герметичности и подвижности.

Дренажные каналы и наружные отливы отводят воду, которая может попасть в фурнитурные полости или на нижнюю часть рамы, предохраняя древесину от разрушения.

Фурнитура

Фурнитура — это механика окна: петли, замки, средства микропроветривания и механизмы положения. Качество фурнитуры определяет удобство эксплуатации и безопасность.

Надёжные элементы облегчают регулировку и уменьшают износ примыкающих деталей, поэтому экономить тут не стоит.

Материалы и выбор древесины

Выбор породы дерева влияет на цену, внешний вид и долговечность. Важно соизмерять проектные требования, климат и бюджет при выборе материала.

Разберём наиболее распространённые породы и их свойства, чтобы читатель мог соотнести характеристики с задачами своего проекта.

Сосна и ель

Мягкие породы, доступные по цене и легкие в обработке. Часто используются в экономичных решениях и в случаях, когда важен характерный текстурный рисунок после окрашивания.

Недостаток — более низкая прочность и повышенная восприимчивость к механическим повреждениям по сравнению с лиственницей или дубом.

Лиственница

Источник прочности и устойчивости к влаге. Лиственницу часто выбирают для окон в сырых климатических условиях или там, где важна долговечность без постоянного обслуживания.

Она дороже хвойных пород, но за счёт высокой смолистости теряет меньше свойств при контакте с влагой.

Дуб и ясень

Твердые породы с выдающейся прочностью и выразительной текстурой. Их выбирают для дорогих, дизайнерских решений, где внешний вид и долговечность — приоритеты.

Обработка сложнее, но результат оправдывает вложения: окна из этих пород служат десятилетиями при адекватном покрытии и уходе.

Соединения и технологии изготовления

Традиционные столярные соединения остаются актуальными благодаря своей прочности. Современные технологии дополняют их клеями, ламинированием и CNC-обработкой для точности и повторяемости.

Приведу основные способы соединения, которые широко используются в производстве и реставрации окон.

Шип-паз и шиповые соединения

Классический метод, при котором один элемент имеет шип, а другой — паз. Он обеспечивает прочную конструкцию с хорошим сопротивлением смещению и скручиванию.

При правильном вхождении и высоком качестве древесины такие соединения служат десятилетиями без заметного ослабления.

Клеёный брус и ламинирование

Клеёный профиль делают из нескольких слоёв тонкой ламели, склеенных под прессом. Это снижает деформации и позволяет получать длинномерные стабильные профили.

Клеёный брус особенно востребован в климатах с перепадами влажности: он меньше коробится и сохраняет геометрию.

Сращивание пальцевым соединением

Finger-joint используется для удлинения ламелей и получения экономичных длинных заготовок. Это выгодно при массовом производстве и минимизирует отходы.

Качество клея и точность станка здесь критичны: от них зависит прочность и долговечность стыка.

Стеклопакеты: выбор и интеграция

Стеклопакеты давно перестали быть просто «двумя стёклами». Технологии позволяют снижать теплопотери, контролировать солнечную радиацию и улучшать звукоизоляцию.

Для деревянных окон важно правильно подобрать стеклопакет по весу, толщине и способу монтажа, чтобы не перегружать створку и обеспечить долговечность герметичного шва.

Типы стеклопакетов

Двойной стеклопакет — стандарт для жилых помещений; тройной — выбор для северных регионов и пассивных домов. Низкоэмиссионные покрытия (Low-E) и инертные газы между стеклами снижают теплопотери.

При проектировании обратите внимание на коэффициент теплопередачи (U-value) и на то, как стеклопакет влияет на общий вес створки.

Монтаж стекла в деревянную створку

Стекло фиксируют на опорные точки — подставочные бруски — и прижимают шпризом с уплотнителем. Между стеклом и рамой оставляют небольшие компенсационные зазоры, чтобы стекло могло менять размеры при температурных колебаниях.

Качество герметизации и правильная последовательность операций предотвращают запотевание и преждевременный выход стеклопакета из строя.

Уплотнения, герметичность и вентиляция

Герметичность важна для тепла и экономии, но абсолютная герметичность без вентиляции приводит к проблемам с влажностью и плесенью. Баланс — ключевой момент при проектировании окна.

Разберём виды уплотнителей и принципы дверного примыкания, а также способы организовать приточную вентиляцию без потери тепла.

Материалы уплотнений

Силиконовые и EPDM-профили обеспечивают долговечность и стабильность формы, в то время как фетровые вставки просты и дешевы, но требуют регулярной замены. Для наружного контура чаще используют резиновые эластичные уплотнители.

Важно предусмотреть заменяемость уплотнений: со временем они изнашиваются, и их можно заменить без демонтажа окна.

Микропроветривание и естественная вентиляция

Фурнитура с функцией микровентиляции позволяет немного приоткрывать створку, не снижая существенно теплоизоляцию. Это особенно важно в спальнях и помещениях с повышенной влажностью.

Кроме механических решений, грамотный монтаж с организацией приточных клапанов экономит тепло и защищает дом от влажности.

Фурнитура и безопасность

Фурнитура — это то, с чем пользователь контактирует ежедневно. Удобные механизмы, плавное закрытие и надежные замки делают эксплуатацию беспроблемной.

Кроме удобства, фурнитура отвечает за безопасность: современные решения защищают от взлома и некорректного открытия детей.

Типы механизмов

Петлевые системы могут быть скрытые или внешние; поворотно-откидные механизмы дают два режима открытия; параллельно-сдвижные и фрамужные — для особых случаев. Каждый тип имеет свои нюансы монтажа и обслуживания.

Выбор зависит от размера окна, предпочтений по проветриванию и дизайну интерьера.

Антивзломные функции

Усиленные цапфы, противовзломные запоры и специальные навесы повышают сопротивляемость внешнему вскрытию. Для верхнего этажа можно использовать базовые решения, но для первого уровня стоит усиливать защиту.

Современные средства защиты интегрируются в основную фурнитуру и не ухудшают эстетики изделия.

Производство, установка и регулировка

Производство начинается с проектирования и выбора материалов, затем идут распил, фрезеровка, сращивание и склейка профилей, шлифовка, грунтование, окраска и сборка. Каждый этап имеет допуски, от которых зависит конечное качество.

Установка в проём — отдельная дисциплина. Неправильно установленная коробка всё испортит, даже если профиль и стеклопакеты безупречны.

Основные этапы производства

1. Разметка и распил заготовок.
2. Фрезерование профилей и подготовка паза для уплотнений.
3. Сращивание ламелей и склейка рам методом ламинирования.
4. Шлифовка, контроль влажности, первичное покрытие антисептиком.
5. Окончательная отделка лаком или краской, сборка створок и монтаж фурнитуры.

Краткий алгоритм установки

Монтаж начинается с проверки геометрии проёма и подготовки опорной площадки. Рама выставляется по уровню и закрепляется анкерными пластинами или дюбелями с контролем диагоналей.

После закрепления проводят регулировку створок, монтаж отлива и наружного примыкания, герметизацию монтажными швами и внутренней пароизоляцией. Наконец, проверяют работоспособность фурнитуры и плотность примыкания.

Уход, ремонт и реставрация

При регулярном уходе деревянные окна служат очень долго. Рекомендую ежегодно осматривать углы, уплотнения и покрытие, а также очищать дренажные канавки от мусора.

Когда появляются трещины в лакокрасочном покрытии или местные следы влаги, лучше не откладывать ремонт: своевременно отреставрированные детали вернут окну прежнюю функциональность и внешний вид.

Ремонтные операции

Замена уплотнителя, подкраска или полная переборка створки — самые частые работы. В случае поражения древесины грибком удаляют повреждённые участки, обрабатывают антисептиком и восстанавливают профиль.

Если стеклопакет помутнел, его можно заменить без демонтажа всей створки при доступе к шпризу и уплотнениям.

Опыт из практики

Однажды я реставрировал столетнее окно в старинном доме: большая часть конструкции была цела, но подоконник и нижняя часть створок требовали вмешательства. Мы аккуратно удалили пораженные фрагменты, заменили на тщательно подобранную лиственницу и восстановили профиль шип-паз.

Результат порадовал владельцев: окно обрело прежний вид и прослужило ещё многие годы. Мой вывод — реставрация часто предпочтительнее полной замены с точки зрения экологии и сохранения исторического облика.

Экологичность, долговечность и экономика

Дерево — возобновляемый ресурс, и при ответственном лесопользовании окна из него оказываются более экологичными, чем некоторые альтернативы. При этом долговечность определяется не только породой, но и качеством обработки и монтажа.

Инвестиция в качественные материалы и профессиональную установку окупается за счёт меньших энергозатрат и меньшей потребности в замене изделий в будущем.

Современные тенденции и сочетания с дизайном

Сегодня деревянные окна сочетают традиции и инновации: ламинированные профили с тонкой алюминиевой облицовкой снаружи позволяют получить теплоизоляцию дерева и защиту от внешних воздействий.

Дизайнеры используют широкие профильные решения, скрытую фурнитуру и тонировку стекол, чтобы интегрировать окна в минималистичные и классические интерьеры одновременно.

Типичные ошибки и как их избежать

Многие проблемы с окнами возникают не из-за древесины, а из-за ошибок проектирования и монтажа. Я перечислю основные промахи и порекомендую практические шаги по их предотвращению.

Старайтесь подходить к проекту системно: учтите эксплуатацию, климат и взаимодействие с другими строительными элементами.

• Неправильный уклон отлива или его отсутствие — приводит к задержке воды у рамы. Решение: обеспечить профильный отлив и минимальный уклон.
• Отсутствие пароизоляции с внутренней стороны — влечёт конденсацию внутри примыкания. Решение: применять пароизоляционные ленты и контролировать швы.
• Выбор неподходящего стеклопакета для региона — приводит к переохлаждению или перегреву. Решение: подбирать U-value и солнцезащитные характеристики исходя из климата.
• Экономия на фурнитуре и уплотнителях — вызывает неудобства и частые ремонты. Решение: инвестировать в проверенные марки и предусмотреть запасные элементы.

Практические рекомендации при выборе и проектировании

Если вы выбираете окна для дома, начните с оценки климата, требуемого уровня теплоизоляции и желаемого внешнего вида. Сравните породы древесины и уточните способы обработки и покрытия.

Обязательно обсуждайте с производителем тип уплотнений, класс фурнитуры и гарантийные обязательства. Профессиональная установка и корректная эксплуатация — половина успеха долговечности.

Контроль качества при приёмке

При получении окна осмотрите геометрию, проверьте работу фурнитуры, плотность примыкания и отсутствие видимых дефектов покрытия. Лучше заметить проблему сразу, пока изготовитель может её исправить.

Попросите протоколы испытаний на тепло- и звукоизоляцию, если такие проводились при производстве, и не стесняйтесь требовать соблюдения оговорённых параметров.

Что важно помнить при работе с деревянными окнами

Деревянное окно — это результат взаимодействия материалов, техники и ухода. Даже самый дорогой профиль потребует внимания: регулярная проверка покрытия, замена уплотнений и своевременное устранение повреждений продлят его жизнь.

При выборе опирайтесь на реальные технические характеристики, а не только на маркетинговые обещания. Внимание к деталям при проектировании и монтаже гарантирует, что окно будет и красивым, и функциональным.
