Конструкция мансардного окна: как устроено и почему это важно

Мансардное окно — это не просто отверстие в крыше, через которое попадает свет. За ним скрывается сложная система элементов, от правильного выбора которых зависит тепло- и гидроизоляция чердака, комфорт в помещении и долговечность кровли. В этой статье разберём устройство и основные принципы работы таких окон, покажем, как выбрать подходящую модель и на что обратить внимание при монтаже и обслуживании.

Из чего состоит мансардное окно: ключевые элементы

На первый взгляд устройство мансардного окна кажется простым: рама, створка, стеклопакет. На практике конструкция включает несколько слоёв, каждый из которых выполняет свою задачу. Понимание этих элементов помогает принимать правильные решения при выборе и установке.

Основные части: корпус или рама, открывающаяся створка, остекление, уплотнения, фланцевое или ступенчатое примыкание к кровле и системы отвода воды. Кроме того, важны элементы фурнитуры — петли, замки, ограничители открытия и механизмы проветривания.

Рама и профиль

Рама — несущая часть окна, которая крепится в пролёте крыши. Материалы рам обычно дерево, алюминий или сочетание дерева и внешнего алюминиевого покрытия для защиты от погодных условий. От качества рамы зависит прочность и герметичность всей конструкции.

Профили могут иметь термоперерывы, которые уменьшают теплопотери через границу «кровля-окно». Внутри рамы часто располагаются каналы для отвода конденсата и микровентиляции.

Створка и фурнитура

Створка — подвижная часть окна. Конструкция может быть с центральной осью вращения, верхней или нижней подвеской, выносной, раздвижной. От вида открывания зависят удобство пользования и возможность установки штор, дополнительных ограждений и внешних элементов.

Фурнитура обеспечивает плавное и надёжное открытие, фиксацию в разных положениях и встроенную вентиляцию. Качественные петли и замки продлевают срок службы и снижают риск перекосов.

Остекление и стеклопакеты

Остекление — один из ключевых факторов по тепло- и звукоизоляции. Современные окна оснащают двух- или трёхкамерными стеклопакетами с энергосберегающим заполнением и аргоном между стёклами. Толщина и состав стёкол влияют на светопропускание, У‑значение и безопасность.

Дополнительно используются закалённые и ламинированные стекла в нижних частях, где возможны удары или падение снега. Важно учитывать нагрузку на стекло от ветра и снега при выборе типа остекления.

Уплотнения и гидроизоляция

Уплотнители вокруг створки и рамы предотвращают проникновение воды и холодного воздуха. Материалы уплотнений — каучук, EPDM, силиконовые или комбинированные составы — должны сохранять эластичность в широком диапазоне температур.

Гидроизоляция в зоне примыкания к кровле обычно выполняется с помощью фартука или пластикового/металлического оклада. Верный выбор и корректный монтаж фальцевого элемента исключают протечки и продляют срок службы кровли.

Типы мансардных окон и их отличия

Классификация основывается на способе открывания, расположении привязки створки и дополнительных функциях. Каждый тип имеет свои преимущества и ограничения в зависимости от угла ската крыши и назначения помещения.

Ниже перечислены наиболее распространённые варианты, с краткими характеристиками для понимания, где и какой лучше использовать.

Центрально-поворотные (pivot)

Створка поворачивается вокруг горизонтальной оси, проходящей через середину. Это классика, удобная для мытья и проветривания. Такие окна хороши на крыше средней крутизны и позволяют легко установить внутренние шторы.

Они подходят для жилых мансард, где важен баланс между обзором и простотой эксплуатации. Однако при низком расположении створки на уровне головы возможны неудобства при открывании.

Верхнеподвесные (top-hung)

Створка крепится в верхней части и открывается наружу, образуя навес. Такой принцип выгоден для тех мест, где важна защита от дождя во время проветривания и создание обзорной точки.

Окна верхнего открывания удобны на высоких участках стены, но требуют свободного пространства снаружи и могут создавать ветровую нагрузку при сильных порывах.

Выносные и террасные модели

Для тех, кто мечтает о балкончике или небольшом выступе из кровли, существуют комбинированные решения: окно с выносной нижней частью, которая образует площадку. Такие конструкции сложнее и дороже, но дают впечатляющий эффект и дополнительный объём.

Требуют усиленного каркаса и продуманной гидроизоляции. Часто используются в проектах, где важен визуальный контакт с улицей и расширение полезного пространства мансарды.

Фиксированные и раздвижные модели

Фиксированные оконные модули не открываются, зато обычно имеют лучшие показатели герметичности и теплоизоляции. Их ставят там, где важен максимальный приток света, а проветривание обеспечивается другими устройствами.

Раздвижные варианты встречаются реже, но могут применяться в сочетании с балконными системами или на низких участках кровли для облегчённого доступа наружу.

Критерии выбора: на что смотреть при покупке

Выбор определяется не только внешним видом и ценой. Важно учитывать теплотехнические характеристики, совместимость с покрытием крыши, удобство эксплуатации и требования по уходу. Сравнение характеристик поможет принять обоснованное решение.

Ниже приведён список ключевых параметров, которые стоит проверить перед покупкой. Они помогут сориентироваться и избежать типичных ошибок.

• Угол наклона крыши и рекомендованный рабочий диапазон окна.
• Теплопроводность стеклопакета (U‑value) и рамы.
• Тип остекления и наличие энергосберегающего покрытия.
• Класс герметичности и качество уплотнений.
• Наличие фурнитуры с микровентиляцией и возможностью частичной фиксации.
• Размер и светопрозрачная площадь в соотношении с комнатой.
• Совместимость с системой водоотвода и флэшингом для конкретного кровельного покрытия.

Тепловые характеристики и шумоизоляция

Теплопотери через окно значительны, поэтому стоит обратить внимание на пакеты с низким U‑значением и заполнением аргоном. Трёхкамерные стеклопакеты и специальные покрытия уменьшают потери и дают экономию на отоплении.

Шумоизоляция важна в городских условиях. Многослойное остекление с разной толщиной стёкол даёт лучший результат, чем одинаковые по толщине стекла.

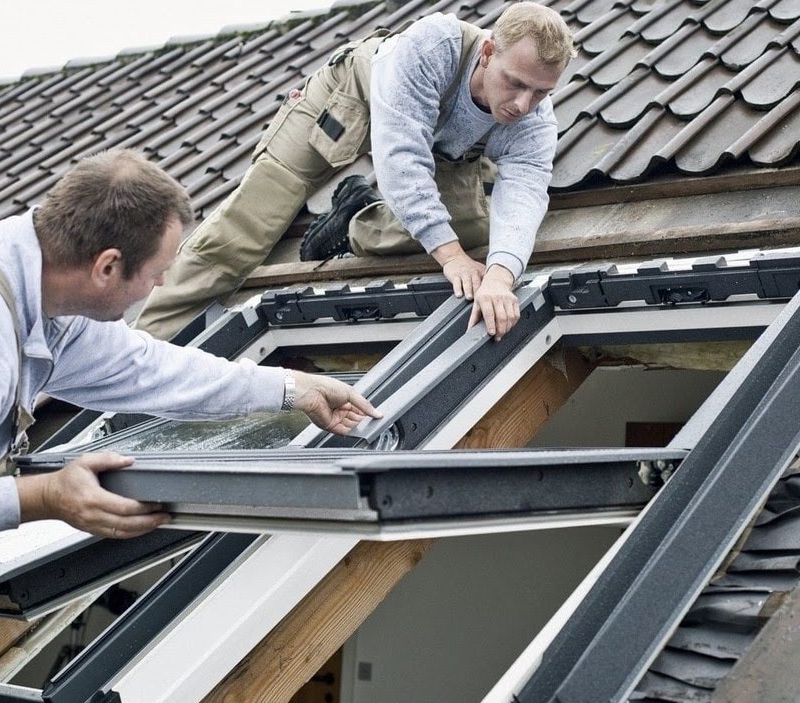

Установка: общий алгоритм и критические моменты

Монтаж мансардного окна — комбинация столярных и кровельных работ. Ошибки в уплотнении, нарушении пароизоляционного контура или неверном креплении ведут к протечкам, плесени и потерям тепла. Подходить к установке нужно системно.

Ниже изложен общий алгоритм работ, который даёт представление о последовательности и важных контрольных точках. Это не пошаговая инструкция для самостоятельной установки, а план, который полезно знать при общении с мастерами.

Подготовка проёма и конструкции

Сначала определяется положение окна с учётом статических и эстетических требований. Проём не должен ослаблять несущие элементы крыши; при необходимости устраивают подкосы или усиливают стропильную систему.

Затем вырезают проём по размерам рамы, устанавливают антисептированную обшивку и защитные элементы от влаги. Важна точность размеров — разрыв более нескольких миллиметров усложняет герметизацию.

Крепление и регулировка

Рама фиксируется в проёме саморезами через предусмотренные монтажные пластины. Проверяют горизонтальность и вертикальность, уровень по диагонали и отсутствие перекосов. Небольшие несоосности устраняют регулируемыми пластинами и прокладками.

После закрепления устанавливают створку, проверяют работу фурнитуры, натяжение уплотнений и плавность хода. Регулировочные винты позволяют выставить створку по всему периметру для равномерного прижима.

Гидроизоляция примыкания и флэшинг

Флэшинг — металлический или композитный «фартук», который отводит воду от стыка окна и кровельного покрытия. Установка флэшинга начинается снизу вверх, по принципу черепицы, чтобы вода стекала поверх элементов внешней облицовки.

Важно выдержать последовательность слоёв: внутренняя пароизоляция, утеплитель, контробрешетка, внешняя гидроизоляция и флэшинг. Нарушение очередности приводит к накоплению влаги в структуре крыши.

Паро- и гидроизоляционные контуры

Внутри помещения следует корректно интегрировать пароизоляцию к раме — это предотвращает попадание влажного тёплого воздуха в утеплитель и образование конденсата. Снаружи гидропароизоляция кровли герметично примыкает к флэшингу.

Для этого используют алюминиевую ленту, клеящиеся мембраны и уплотнительные манжеты, рекомендованные производителем. Качественное соединение должно сохранять эластичность и не разрушаться под воздействием температур.

Утепление и отделка внутренней откосной зоны

После монтажа окна важно правильно оформить внутренние откосы, чтобы избежать мостиков холода. Простая декоративная отделка без утепления приведёт к сырости и потере комфорта.

Лучший подход — комбинированный: тонкий слой жёсткого утеплителя у рамы и далее более плотный набивной материал в откос. Внешний слой отделки собирает и распределяет свет, поэтому стоит выбирать материалы с хорошей отражаемостью.

Типичная схема слоя откоса

С внутренней стороны располагаются: декоративная обшивка, пароизоляция, утеплитель, обрешетка и рама. Между утеплителем и кровлей должен оставаться вентиляционный зазор, чтобы влага могла выводиться наружу естественным путём.

Отделку обычно выполняют влагостойкими гипсокартонными системами или деревянными наличниками. Важно предусмотреть доступ к регулировке фурнитуры и возможной замене уплотнений.

Вентиляция, предотвращение конденсата и контроль климата

Мансардные помещения склонны к накоплению влаги из-за повышенного уровня влажности и ограниченных путей воздухообмена. Окно с функцией микровентиляции решает часть проблемы, но требуется комплексный подход.

Механическая вентиляция в сочетании с приточной системой или вытяжкой в санузлах и кухне значительно снижает риск образования плесени и конденсата на стеклах и откосах.

Функции микровентиляции

Специальные режимы открытия или встроенные клапаны позволяют притоку свежего воздуха при закрытой створке. Это удобно в холодное время года и ночью, когда открыть окно небезопасно.

Проверяйте, чтобы клапаны не замерзали и оставались работоспособными при низких температурах. Их наличие особенно важно в помещениях с высокой влажностью.

Безопасность, нагрузка и нормативы

Окно в крыше — это потенциальная слабая точка кровельной конструкции, поэтому важно учитывать ветровую и снеговую нагрузку, а также требования к пожарной безопасности и эвакуации. Стандарты определяют допустимые значения и испытания, которым подвергаются современные изделия.

При расчётах обращают внимание на парковые зоны, расположение относительно фасадов и высоту здания. В отдельных случаях требуется согласование с проектной организацией и учёт дополнительных усилений.

Нагрузки на конструкцию

Крыша принимает вертикальные нагрузки от снега и ветровые нагрузки, которые передаются через раму на стропильную систему. Окно должно быть правильно зафиксировано и дополнительно усилено в местах крепления крупных модулей.

При большой площади остекления возможно усиление прогона или использование распределяющих рам, чтобы избежать деформации крыши и оконного блока под нагрузкой.

Уход и техническое обслуживание

Чтобы окно служило долго и исправно, нужно регулярно проверять уплотнения, состояние флэшинга и работу фурнитуры. Простые профилактические мероприятия предотвращают большинство проблем и сокращают расходы на ремонт.

Рекомендуемые операции: очищение водоотводных каналов, смазка фурнитуры, проверка наличия трещин в стекле и целостности уплотнителя. Если заметны следы коррозии или деформации, лучше вызвать специалиста для оценки.

Профилактический чек-лист

• Раз в полгода проверять уплотнения и фланцы флэшинга на предмет повреждений.
• Удалять листья и мусор из желобов и водоотводных каналов.
• Раз в год смазывать петли и механизмы для плавного хода.
• Контролировать состояние внутреннего откоса на предмет пятен влаги и плесени.
• При сильных повреждениях стекла или уплотнения — обращаться к производителю или сервисному центру.

Стоимость и экономический эффект

Цена окон сильно варьируется: от базовых моделей до премиальных комплектаций с энергосберегающими пакетами и сложной фурнитурой. Однако важно смотреть не только на цену покупки, но и на эксплуатационные расходы и потенциальную экономию на отоплении.

Инвестиции в качественное остекление и грамотный монтаж окупаются снижением теплопотерь и повышением комфортности жилья. Плохо установленное окно приводит к дополнительным тратам на ремонт крыши и борьбу с влажностью.

Соотношение цена/качество

Базовые модели подходят для временных помещений или там, где окна выполняют только декоративную роль. Для жилых мансард лучше выбирать варианты с улучшенными показателями теплоизоляции и герметичности.

Стоит учитывать гарантийные обязательства производителя и наличие сервисной сети. Часто дополнения, такие как внешние жалюзи или автоматический привод, увеличивают стоимость, но повышают удобство и срок эксплуатации.

Практический опыт: тонкости, о которых не всегда говорят

За годы наблюдений и участия в ремонтах я видел типичные ошибки: окно установлено слишком низко, фальшивые утеплители не обеспечивают пароизоляцию, флэшинг неправильно смонтирован. Эти недочёты приводят к течам и образованию плесени уже через пару зим.

Однажды я работал над проектом, где заказчик хотел максимально широкое окно ради лучшего вида. Мы согласовали усиление стропил и сделали внутренние откосы с двойным утеплением. Результат превзошёл ожидания: в комнате стало светлее, но микроклимат сохранился без лишних затрат на отопление.

Нюансы выбора высоты установки

Высота окна влияет на обзор и на удобство использования. Окно, установленное слишком низко, мешает размещению мебели и требует защиты от ударов; слишком высоко — теряется эффект дополнительного пространства и света на уровне глаз.

Оптимально сочетать индивидуальные пожелания с техникой: учтите размеры помещения, расположение кровли и возможность комфортного обслуживания створки.

Краткая сравнительная таблица типов окон

Заключительные соображения и практические советы

Правильно подобранная и корректно установленная система светопрозрачных элементов в крыше преобразит мансарду: свет станет мягче, помещение выше визуально, а дом — энергоэффективнее. Главное — подходить к выбору с пониманием всех составляющих: от рамы и стеклопакета до флэшинга и пароизоляции.

Если вы планируете монтаж самостоятельно, тщательно изучите инструкцию производителя и соблюдайте последовательность слоёв. При сомнениях выбирайте проверенных специалистов и не экономьте на гидроизоляции — это инвестиция в спокойствие на десятилетия.

Наконец, помните о регулярном обслуживании. Несложные профилактические мероприятия сохранят работоспособность механики и герметичность, а своевременная замена уплотнений предотвратит дорогостоящие ремонты. Пусть ваше мансардное окно будет не только красивым, но и долговечным, радующим светом и уютом каждый день.
