Конструкция ручки пластикового окна: из чего состоит и как работает этот незаметный механизм

Ручка — простая деталь, которой мы пользуемся десятки раз в день, но о её внутреннем устройстве задумываются немногие. Понять, из каких частей состоит механизм, почему иногда заклинивает или как выбрать надёжную модель, полезно каждому владельцу пластиковых окон. В этой статье мы пошагово разберём устройство, материалы, типы механизмов, частые неисправности и способы ремонта — подробно и без лишней воды.

Анатомия: основные элементы ручки

На первый взгляд ручка — это всего лишь рукоять и декоративная накладка. На самом деле внутри скрыт набор деталей, которые обеспечивают передачу крутящего момента от вашей руки к механизму запирания створки.

Ключевые компоненты: рукоять, розетка (накладка), квадратный шпиндель, крепёжные винты, запорный механизм (корпус эксцентрика или коробчатого механизма), возвратная пружина и стопорный элемент. Каждый из этих элементов влияет на удобство и надёжность работы.

Розетка скрывает крепёж и придаёт ручке эстетичный вид. Шпиндель — металлический стержень квадратного сечения, который соединяет ручку с запорной коробкой в профиле окна. От качества шпинделя зависит, будет ли ручка шататься через год эксплуатации.

Рукоять и её форма

Рукояти бывают прямыми, изогнутыми, плоскими и анатомическими. Форма влияет на комфорт и усилие, которое приходится прикладывать при повороте. Узкая рукоять удобна для небольших рук, а широкая — для людей с повышенной силой захвата.

Качественная рукоять должна иметь внутренний металлический каркас или армирование. Пластиковые без армирования чаще ломаются при сильной нагрузке, особенно в холодное время года.

Розетка, декоративная крышка и крепёж

Розетка фиксирует ручку на окне и скрывает винты. В ряде моделей розетка крепится скрытыми винтами, в других — декоративная крышка снимается и открывает доступ к монтажным отверстиям.

Важно, чтобы крепёжные винты были из нержавеющей стали или имели антикоррозийное покрытие. Недорогие решения с чёрными стальными винтами могут проржаветь и затруднить замену.

Шпиндель и его параметры

Шпиндель — ключевой элемент передачи вращательного движения. Наиболее распространённый размер квадратного шпинделя — 7 мм, но есть и другие стандарты, поэтому при замене ручки важно измерить старый шпиндель.

Длина шпинделя зависит от толщины створки и конфигурации профиля. Неподходящий размер приведёт к тому, что ручка будет не ходить или не достигать механизма запирания.

Запорный механизм: эксцентрик, коробка и шестерня

Запорная часть — это та, что непосредственно взаимодействует с ответными планками и прижимает створку к раме. В простейших ручках используется эксцентрик, в более сложных — коробчатый механизм с внутренней шестернёй.

При повороте шпиндель через коробку передаёт усилие на ригели или ответные планки, задействуя контуры уплотнения. От качества этой коробки во многом зависит герметичность и безопасность окна.

Материалы и их влияние на срок службы

Ручки изготавливают из пластика (АBS, полиамид), металлов (алюминий, сталь) и сплавов на основе цинка (замак). Каждый материал имеет свои плюсы и минусы, которые важно учитывать при выборе.

Дешёвые пластиковые ручки часто лёгкие и приятные на ощупь, но подвержены выцветанию и растрескиванию при морозе. Металлические модели предпочтительнее по долговечности, но дороже и требуют антикоррозийного покрытия.

Таблица: сравнение материалов

Покрытия и их роль

Хромирование, порошковая краска и анодирование защищают металл от коррозии и улучшают внешний вид. Качественное покрытие должно быть равномерным и стойким к механическим воздействиям.

Обратите внимание на стойкость покрытия при выборе для прибрежных районов: солёная морская атмосфера ускоряет коррозию, поэтому лучше выбирать нержавейку или анодированный алюминий.

Типы механизмов и их отличия

Ручки для пластиковых окон отличаются не только внешне, но и по типу взаимодействия с фурнитурой. От механизма зависят режимы открывания, герметичность и безопасность.

Основные типы: простые поворотные ручки, ручки с ключом, ручки для поворотно-откидных окон (tilt-and-turn) и ручки с микролифтом или блокировкой положения. Каждый тип решает свои задачи.

Поворотно-откидная фурнитура

Для поворотно-откидных створок ручка управляет двумя режимами: поворотом на 90° для полного открытия и поворотом вверх (обычно 180°) для откидного проветривания. Реализуется это через сложный механизм в замке.

Важно, чтобы ручка была прочной и точной по углам поворота — от этого зависят удобство и герметичность. Многие современные модели имеют чёткие фиксированные положения, что делает использование предсказуемым.

Ручки с ключом и противовзломные решения

Ручка с замком на ключ повышает безопасность: без ключа нельзя перевести механизм в режим открывания. Это удобно для балконных дверей и нижних этажей.

Существуют также усиленные решения: ручки с запирающим штифтом, механизмы с дополнительной блокировкой роликов и системы, препятствующие отжиманию створки при взломе.

Как ручка работает: от поворота до прижима створки

Механика проста в сути, но многослойна в реализации. Поворачивая ручку, вы заставляете шпиндель вращаться, а через него — перемещать внутренние элементы замка.

В коробчатых механизмах вращение шпинделя переводится в поступательное движение ригелей или роликов, которые заходят в ответные пластины на раме. Этот процесс обеспечивает прижим по контуру уплотнения и запирание створки.

Пошаговый механизм действия

• Поворот ручки передаёт момент на шпиндель.
• Шпиндель вращает внутреннюю шестерню или эксцентрик в корпусе замка.
• Шестерня переводит вращательное движение в линейное — ригели выдвигаются или заходят в ответные планки.
• Ригели фиксируют створку, обеспечивая прижим к уплотнителю.
• Возвратная пружина возвращает ручку в исходное положение при отпускании, если предусмотрено конструкцией.

Почему важна точность изготовления

Если зазоры между деталями слишком большие, поворот ручки будет сопровождаться люфтом и шумом. С другой стороны, слишком тугой механизм увеличит износ и приведёт к быстрому выходу из строя пружин или шестерён.

Производители с хорошей репутацией добиваются баланса точности и смазки деталей, что даёт плавный ход и длительный срок службы без подкручивания.

Стандарты, совместимость и размеры

Для того чтобы сменить ручку, нужно знать несколько размеров и параметров: размер шпинделя, расстояние между крепёжными отверстиями, форма посадочного места, и наличие функции блокировки. Производители стараются следовать общепринятым стандартам, чтобы обеспечить совместимость.

Чаще всего используются квадратные шпиндели стандарта 7 мм; однако встречаются и другие варианты. При покупке нового изделия лучше взять старую ручку с собой или точно измерить параметры, чтобы избежать возврата.

Что измерять перед покупкой

Измерьте диаметр и длину шпинделя, расстояние от центра шпинделя до монтажных винтов, общую высоту розетки и направление поворота. Запишите марку фурнитуры, если она указана на механизме — это упрощает подбор.

Если окно старое или фурнитура нестандартная, возможно, придётся заказать специальную ручку у производителя или заменить весь запорный механизм целиком.

Выбор ручки: на что обращать внимание

Выбор ручки зависит от функциональных требований, бюджета и внешнего вида. Для квартиры с маленькими детьми имеет смысл выбрать модель с ключом или кнопкой-блокировкой на подъём.

Если окно стоит в комнате с высокой влажностью, например на кухне, лучше взять ручку с антикоррозионным покрытием или из нержавеющей стали. Для балконных дверей подойдёт усиленная модель с ключом.

Практическая проверка при покупке

В магазине обязательно возьмите ручку в руку, оцените ход — он должен быть плавным без щелчков. Попробуйте повернуть её несколько раз: не должно быть заеданий и сильного люфта.

Не стесняйтесь попросить продавца показать внутреннюю часть механизма или сертификаты качества. Надёжные производители имеют документацию и гарантии на фурнитуру.

Установка и замена своими руками

Заменить ручку можно самостоятельно при наличии простых инструментов и аккуратности. Процесс займёт от 10 до 30 минут в зависимости от сложности и необходимости подгонки шпинделя.

Перед началом работы убедитесь, что окно закрыто и створка зафиксирована. Это уменьшит риск повреждений и позволить корректно выставить новый механизм.

Пошаговая инструкция по замене

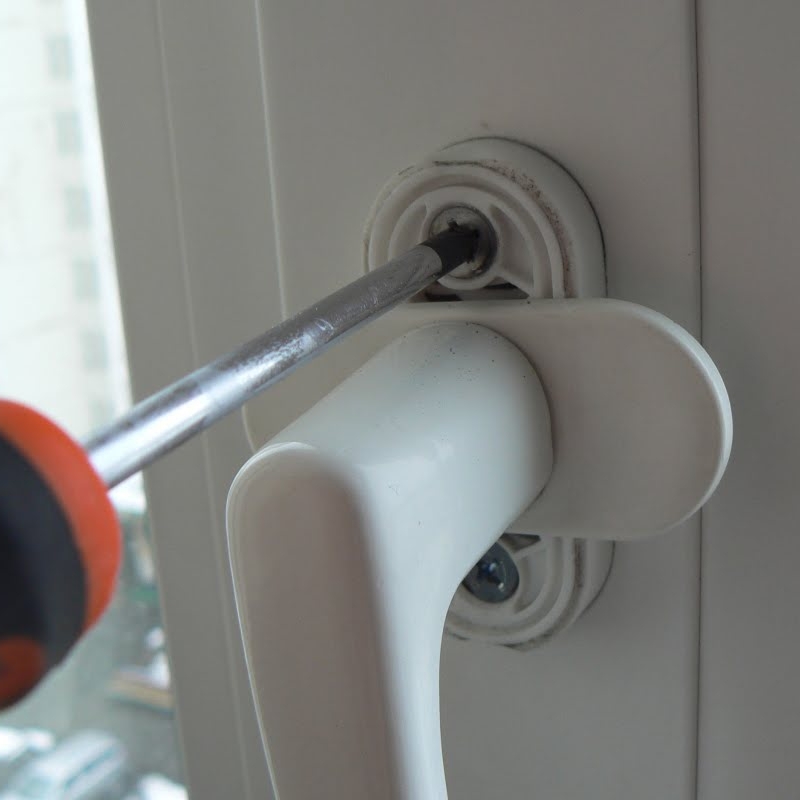

1. Снимите декоративную накладку розетки, аккуратно поддев её тонкой отвёрткой.
2. Отверните крепёжные винты, фиксирующие ручку к профилю.
3. Вытащите старую ручку вместе со шпинделем. Замерьте длину и диаметр шпинделя.
4. При необходимости обрежьте или замените шпиндель на подходящий размер.
5. Установите новую ручку на шпиндель и временно закрутите винты, проверив ход рукояти.
6. Плотно затяните крепёжные винты и верните декоративную крышку на место.
7. Проверьте все режимы окна: закрытие, поворот и откид.

Если при повороте ручки наблюдаются заедания, возможно, шпиндель подобран неправильно или требуется регулировка ответных планок на раме.

Инструменты, которые понадобятся

Минимальный набор: крестовая отвёртка, набор шестигранников, измерительная лента или штангенциркуль, маркер. Полезно иметь набор сменных винтов и короткий кусок шпинделя подстраиваемой длины.

Если планируется замена механизма в коробке — может понадобиться торцевая отвёртка и плоские захваты. Работу лучше проводить с помощником, если ручка на тяжёлой створке.

Распространённые неисправности и способы устранения

Даже качественные ручки со временем подвержены износу. Многие проблемы можно решить без вызова мастера, зная природу неисправности.

Самые частые жалобы — люфт рукояти, заедание при повороте, выпадение шпинделя, поломка декоративной накладки и проблемы с ключевой блокировкой.

Люфт ручки

Причины: ослаблены крепёжные винты, износ посадочного места шпинделя или внутренняя деформация корпуса. Первое, что нужно сделать — подтянуть винты и проверить, не выступает ли шпиндель из посадочного места.

Если подтяжка не помогает, возможно потребуется замена шпинделя или самой ручки. Иногда помогает установка небольшой шайбы или распорной втулки для устранения люфта.

Заедание при повороте

Часто связано с загрязнением механизма или недостатком смазки. Снимите ручку, очистите видимые элементы и нанесите силиконовую смазку на движущиеся части. Масла на минеральной основе оставляют грязевую плёнку, поэтому лучше использовать специальные смазки для пластиковых окон.

Если после смазки заедание остаётся, причина может быть в деформации ригелей или ответных планок — в таком случае нужна регулировка фурнитуры или вызов мастера.

Проблемы с ключевой блокировкой

Иногда ключ вставляется с трудом или не поворачивается. Причины: загрязнение замочной секции, износ личинки или некачественный ключ. Попробуйте промыть замок сжатым воздухом и обработать специальной графитовой смазкой.

Если личинка изношена, замену лучше доверить специалисту, так как для корректной установки требуются точные размеры и выверка положения замка.

Уход, смазка и профилактика

Правильное обслуживание продлевает срок службы ручки и всей фурнитуры. Регулярная профилактика проста и не займёт много времени.

Раз в полгода проверяйте крепёжные винты, при необходимости подтягивайте их. Очищайте ручку мягкой тряпкой от пыли и грязи, избегайте агрессивной бытовой химии, разъедающей пластик и покрытия.

Какие смазки использовать

Лучше всего подходят силиконовые спреи и специальные графитовые смазки для замков. Они не собирают пыль и сохраняют свои свойства при перепадах температур. Избегайте моторных масел и густых смазок, которые имеют свойство «склеивать» частицы пыли.

При нанесении небольшого количества смазки достаточно протереть видимые поверхности и нажать ручку в разные положения, чтобы смазка проникла внутрь механизма.

Безопасность и дополнительные опции

Помимо стандартной функции открывания-закрывания, современные ручки предлагают дополнительные опции: запирание на ключ, кнопочные блокировки, защита от детского доступа и индикация режима. Эти функции повышают удобство и безопасность.

Защитные вставки и усиленные розетки уменьшают риск вылома ручки извне. Особо надёжные решения применяют в офисных и коммерческих помещениях, где важна антивандальная защита.

Блокировка для детей

Детская блокировка предотвращает перевод ручки в положение полного открытия без предварительного нажатия на специальную кнопку. Это простое и действенное средство для семей с маленькими детьми.

Некоторые модели предусматривают комбинированные решения: ручка с ключом и дополнительной кнопкой — это увеличивает защиту, но требует от взрослых помнить о наличии ключа при проветривании.

Советы от автора: практические наблюдения

За годы работы и ремонта окон я видел множество ручек — от дешёвых одноразовых до настоящих «танков» из нержавейки. Самое надёжное сочетание — металлический корпус с качественным покрытием и проверенным брендом фурнитуры.

Однажды мне пришлось срочно заменить сломанную ручку на балконной двери зимой. Простая пластиковая модель лопнула при попытке закрыть створку, и на морозе заменить её оказалось сложнее, чем в тёплом помещении. С тех пор я рекомендую выбирать более прочные материалы для наружных и балконных дверей.

Небольшой лайфхак: если ручка стала тугой в межсезонье, сначала проверьте уплотнитель и ответные планки — часто причина в температурной усадке уплотнения или небольшом смещении рамы, а не в самой ручке.

Когда стоит заменить ручку, а когда — всю фурнитуру

Если проблема только в рукояти или шпинделе, замена ручки решит вопрос быстро и недорого. Но при систематических проблемах с запиранием по всему периметру — смысл менять полный комплект фурнитуры.

Признаки, которые указывают на необходимость замены всей фурнитуры: неодинаковый прижим по контуру, щели при закрытой створке, множественные заедания в разных режимах. В таких случаях экономия на отдельной ручке приведёт к повторным дорогостоящим ремонтам.
