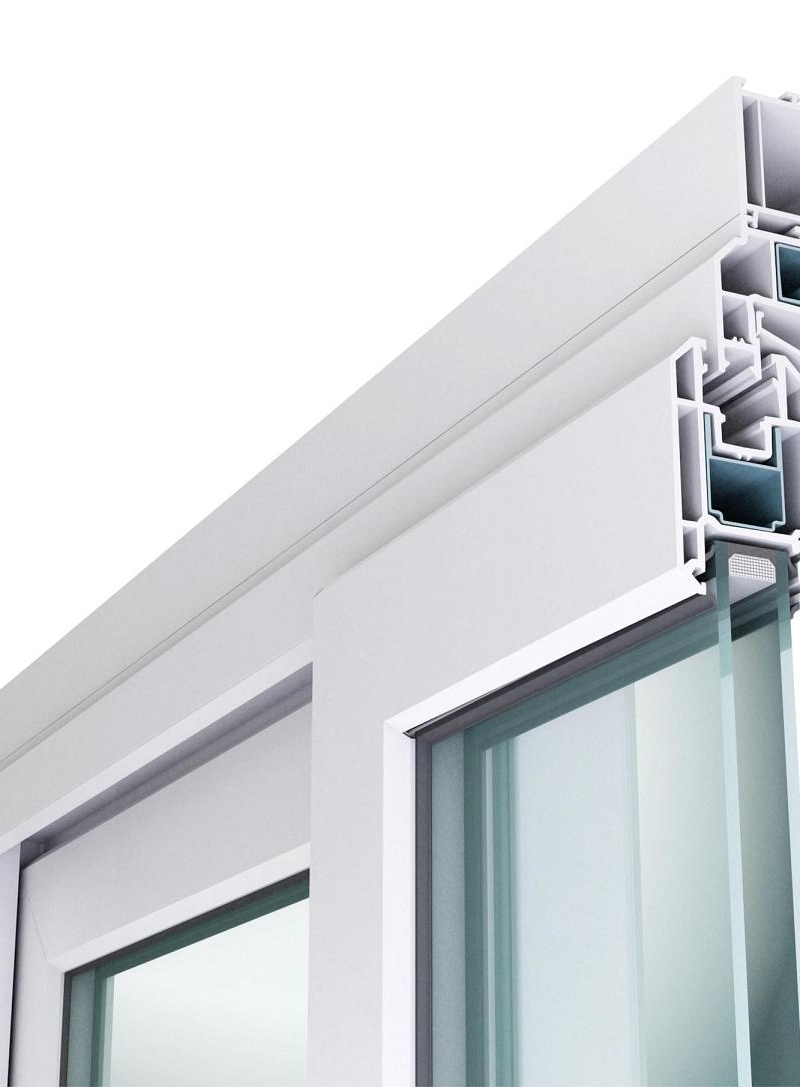

Линейное расширение ПВХ профиля: почему это важно и как с ним работать на практике

Линейное расширение ПВХ профиля — тема, которую большинство людей считает чисто технической, но на деле от неё зависят долговечность окна, плотность примыкания дверей и эстетика фасада. Нарисую картину просто: тёплым летом профиль удлиняется, холодной ночью сжимается, и если это движение не учтено при проектировании и монтаже, появляются зазоры, деформация и сквозняки. В этой статье разберёмся, что именно происходит с материалом, какие величины имеют практическое значение и как избежать типичных ошибок при расчёте и установке.

Что такое линейное расширение и как оно проявляется в ПВХ профилях

Линейное расширение — это физическое явление: при изменении температуры длина твёрдого тела изменяется пропорционально разности температур. Для профилей из поливинилхлорида это означает, что при нагреве профиль становится длиннее, а при охлаждении короче. На первый взгляд изменения небольшие, но на десятках метров суммарная величина может стать заметной и проблемной.

В реальной конструкции профиль ограничен креплениями, стёклопакетами и фурнитурой. Когда свободное движение блокируется, внутри возникают напряжения, которые ведут к искривлению, появлению щелей или повреждению уплотнителей. Часто эти последствия списывают на плохое качество материала, хотя причина в проектировании допусков и фиксации.

Физические параметры: коэффициент линейного расширения и его диапазон

Ключевой параметр — линейный коэффициент теплового расширения α. Для стандартного жёсткого ПВХ он находится в диапазоне примерно от 50·10−6 до 80·10−6 1/°C в зависимости от рецептуры, наличия наполнителей и цвета. Это число показывает, какая доля длины прибавится при подъёме температуры на один градус.

Чтобы представить это в практических величинах: при α = 65·10−6 1/°C и температурной разности 30 °C метр профиля удлиняется почти на 2 мм. Казалось бы, пара миллиметров невелика, но для узкого армирования или плотной геометрии окна это может быть критично.

Таблица: ориентировочные значения коэффициентов и пример удлинения

Ниже приведена краткая таблица с типичными значениями и расчётом удлинения для температурного скачка 30 °C по одному метру профиля.

Почему это критично для окон, дверей и фасадных систем

ПВХ-профили не работают в одиночку: они связаны с армирующими элементами, фурнитурой и стеклопакетом. Если профиль изменил длину, а фурнитура или стекло остались фиксированы, возникают внутренние напряжения. В результате петли перекосит, уплотнители отойдут от рамы или створка начнёт цеплять.

В многокамерных и тёплых профилях движение может быть скрыто, но по краям и в местах крепления проблемы проявятся наиболее явно. В оконных системах, где каждый миллиметр важен для герметичности, отсутствие компенсации движения приводит к преждевременному износу и рекламациям.

Факторы, усиливающие линейное расширение в реальной установке

Несколько факторов усиливают эффект или делают его менее предсказуемым. Цвет профиля играет роль: тёмные окраски сильнее нагреваются на солнце, увеличивая ΔT между внутренней и наружной сторонами. Наполнители и добавки, используемые производителем, меняют α и распределение тепла внутри стенки.

Длина профиля — прямой множитель в расчётах. Чем длиннее элемент, тем больше абсолютное удлинение. Сложные геометрии с выступами и пазами создают локальные точки напряжения. Наконец, условия хранения и монтажа тоже важны: разница между температурой при резке и температурой при установке может привести к смещению размеров.

с

Как правильно считать удлинение: пошаговый алгоритм

Формула простая и практичная: ΔL = α · L · ΔT, где L — длина профиля, ΔT — разность температур между состоянием резки/монтажа и рабочим режимом, α — коэффициент. Для точности используйте реально измеренные или указанные производителем значения α.

Алгоритм расчёта:

• Определить рабочий диапазон температур поверхности профиля.
• Выбрать корректное значение α с учётом рецептуры и цвета.
• Подставить длину L, учесть, где именно измеряется длина — внешняя или внутренняя ось.
• Вычислить ΔL и выбрать монтажные зазоры, способные компенсировать это удлинение.

Пример расчёта для практической ситуации

Предположим, у нас есть подоконный профиль длиной 3 м. Установку проводили при температуре +10 °C, а на южной стене летом температура поверхности может доходить до +40 °C. Принимаем α = 65·10−6 1/°C.

Тогда ΔT = 30 °C, ΔL = 65·10−6 · 3000 мм · 30 = 5.85 мм. Это значит, что профиль может удлиниться почти на 6 мм. Если не предусмотреть компенсирующий зазор или подвижное крепление, давление на соседние элементы будет значительным.

Монтажные зазоры: какие нормы и практические рекомендации

Для компенсации теплового удлинения применяют несколько приёмов. Первый — предоставление свободного конца с зазором под торцевую крышку. Второй — использование пазов для продольного смещения крепёжных винтов. Третий — установка расширительных швов в длинных непрерывных профилях.

Практические рекомендации зависят от длины и ожидаемого ΔT. В общих чертах для элементов до 2 м можно предусмотреть зазор 2–3 мм. Для длинных профилей 3–6 м разумно рассчитывать 3–6 мм с учётом направления теплового движения и фиксировать один конец жёстко, а другой — скользяще.

Типы компенсаторов и деталей, облегчающих движение

В производстве и на монтаже применяют несколько технических решений. Удлинённые монтажные отверстия на раме дают возможность винту смещаться по длине, скрытые упоры на торцах позволяют створке двигаться без потери плотности. В профилях бывают эластичные вставки и терморазделители, которые снимают часть напряжения.

Важно помнить: компенсатор по длине должен быть совместим с фурнитурой. Например, если использовать длинные слоты под шурупы, фурнитурный узел должен быть рассчитан на такие допуски, иначе механизм начнёт изнашиваться быстрее.

Особенности работы с армированными и окрашенными профилями

Армирование стальными или алюминиевыми вставками влияет на общую жёсткость и местное поведение при нагреве. Жёсткая арматура уменьшает видимое удлинение профиля, но создаёт концентраторы напряжений в местах перехода материалов. Это может привести к расслоению или трещинам в ПВХ рядом с армированием.

Окрашенные или ламинированные профили нагреваются быстрее и дольше сохраняют тепло. Ламинат и покрытие меняют поверхностную температуру и создают градиенты, которые усложняют расчёт. Для сильно окрашенных систем следует применять более консервативные допуски и учитывать поглощение солнечной энергии.

Практические советы по резке, хранению и монтажу

Опыт показывает: многие проблемы начинаются ещё на складе. Если профили резать в тёплой мастерской, а монтировать на холодной улице, размеры будут отличаться. Режьте и подготавливайте элементы при температуре, близкой к среднеэксплуатационной, или пересчитывайте допуски под реальные условия.

Храните длинные профили горизонтально с опорой на нескольких точках, чтобы избежать прогибов. При транспортировке фиксируйте так, чтобы детали могли слегка сдвигаться в неожиданных температурных условиях и не получили остаточных напряжений. На монтаже фиксируйте один конец жёстко, второй оставляйте на подвижных креплениях.

Фурнитура и её роль в учёте теплового движения

Фурнитура должна позволять компенсацию смещений. Петли с продольной регулировкой, направляющие с люфтами и механизмы с возможностью перераспределения усилий помогают избежать заеданий. Особенно важно правильно выбирать точки крепления фурнитуры на длинных створках и дверях.

Нередко фурнитура покупается отдельно и не учитывается в расчётах системы как единого целого. Это ошибка: жёсткость и посадка элементов фурнитуры влияют на то, как расходуется и распределяется тепловое удлинение по конструкции.

Контроль качества: как проверять профиль и монтаж

На заводе полезно проводить периодические измерения линейного коэффициента и тесты на термоупругость. В полевых условиях обращайте внимание на признаки напряжений: микротрещины, деформацию уплотнителей, трудности в открывании. Простая проверка длины до и после прогрева на солнце даёт полезную информацию.

Испытания можно проводить в климатических камерах, но для большинства практических задач достаточно моделирования температурного режима и замеров на прототипах. Документируйте условия измерений, чтобы при рекламации было с чем работать.

Ошибки, которые чаще всего допускают при проектировании

Первая распространённая ошибка — жёсткая фиксация профилей по всей длине без учёта температуры. Вторая — использование значения α из теоретических таблиц без учёта конкретной рецептуры и цвета. Третья — недостаточный учёт длины: многие инженеры закладывают допуск на метр, а забывают, что профиль идёт на 4 и более метров.

Наконец, часто недооценивается роль погодных условий: южная сторона получает значительно большую теплонагрузку, чем северная. Поэтому единые допуски на все фасадные проёмы могут быть ошибочными.

Сравнение с другими материалами: когда ПВХ выигрывает, а когда проигрывает

Алюминий и сталь имеют меньший коэффициент теплового расширения, поэтому для очень длинных пролётов они предпочтительнее в плане линейного изменения размеров. Однако ПВХ выигрывает по теплоизоляции и по стоимости. Выбор материала — компромисс между теплотехническими характеристиками и управляемостью тепловых деформаций.

В системах, где ожидаются большие температурные колебания и протяжённость элементов велика, часто применяют смешанные решения: внешняя несущая рамка из металла и внутренний утеплитель из ПВХ, причём в местах сопряжения предусмотрены компенсаторы.

Реальные примеры из практики автора

Один из проектов, над которым я работал, был фасад с длинными подоконными профилями на южной стороне. Первый сезон эксплуатации показал, что без утрачивания внешнего вида подоконники «гуляли» при сильной жаре. Мы пересчитали удлинения, добавили скользящие крепления и изменили торцевые заглушки — эффект исчез.

Другой случай касался кабинета с ламинированными тёмными створками. Клиент жаловался на заклинивание створок в жару. Оказалось, что ламинация увеличивала нагрев и создавалась значительная локальная разность температур. Переход на более светлую ламинацию и корректировка зазоров решила проблему без замены фурнитуры.

Регламент и стандарты, которые стоит учитывать

В Европе и России есть нормативы, которым соответствуют профильные системы и монтаж. Например, профильные системы сертифицируются по ряду стандартов, среди которых есть требования к размерам, стабильности и совместимости с фурнитурой. При проектировании полезно ссылаться на документ производителя профиля: там обычно приводятся рекомендации по монтажным зазорам и коэффициенты теплового расширения конкретной рецептуры.

Соблюдение рекомендаций производителя сокращает риски при приёмке заказа. Если же в проекте используются нестандартные комбинации материалов и цветов, лучше провести собственные расчёты и испытания.

Специфика остекления больших проёмов и фасадов

В тяжёлых фасадных системах профиль может быть связан со стеклом на большой площади. Здесь даже небольшие относительные смещения вызывают напряжения в остеклении. В расчётах учитывают не только линейное расширение профиля, но и тепловое поведение стеклопакета и фурнитуры, а также возможное смещение по периметру.

Проектирование таких систем требует совместной работы инженера по фасадам, производителя профиля и стекольщика. Без учёта всех компонентов риск появления трещин и неточностей в геометрии велик.

Инструменты и программные средства для расчёта

Для элементарных расчётов вполне достаточно таблиц и простой формулы. Для сложных систем есть ПО, позволяющее моделировать тепловые поля и механическое поведение с учётом материалов и геометрии. Такие программы помогают увидеть зоны концентрации напряжений и подобрать оптимальные места для компенсаторов.

Если проект большой, инвестиции в моделирование оправданы: они экономят время на переделки и уменьшают количество рекламаций. Для большинства мелких заказов достаточно использования типовых таблиц и практических правил, описанных выше.

Как объяснить заказчику необходимость дополнительных зазоров

Заказчику важно объяснить простыми словами: если не оставить небольшие зазоры, система будет деформироваться и преждевременно износится. Приведите понятный пример: на 3 м профиль может удлиниться на 5–6 мм, и это достаточно, чтобы создать напряжение в уплотнителе или вывести из строя петлю.

Покажите визуально, как работает компенсатор: скользящая точка крепления — и створка свободно изменяет длину, сохраняя герметичность. Практическое объяснение и демонстрация на макете обычно убеждают больше технических слов.

Контроль на этапе эксплуатации: что и как смотреть

В первые месяцы после установки полезно периодически осматривать окна и двери: проверять плотность закрывания, отсутствие щелей и деформаций. Особое внимание — створкам на южных фасадах в жару и на северных в мороз. Если появляются признаки боковой деформации, нужно своевременно вмешаться.

Сигналами опасности служат: затруднённое открывание, разрыв уплотнителя, визуальное смещение геометрии. При обнаружении таких симптомов оперативная корректировка креплений и зазоров предотвращает более серьёзные поломки.

Заключительные наблюдения и практическое напоминание

Линейное тепловое расширение ПВХ профиля — не загадка, а управляемый фактор. Простой расчёт, пара консервативных допусков и продуманная стратегия крепления решают большинство проблем. Главное — подходить к каждой системе индивидуально и учитывать реальные условия эксплуатации: ориентацию фасада, цвет, длину и состав профиля.

Если вы проектируете или монтируете окна и двери, уделите время расчётам и тестам на прототипах. Это экономит время и деньги в будущем, уменьшает количество рекламаций и обеспечивает спокойную эксплуатацию для пользователей. Малые миллиметры, подсчитанные заранее, дают большой эффект в долговечности и качестве.
