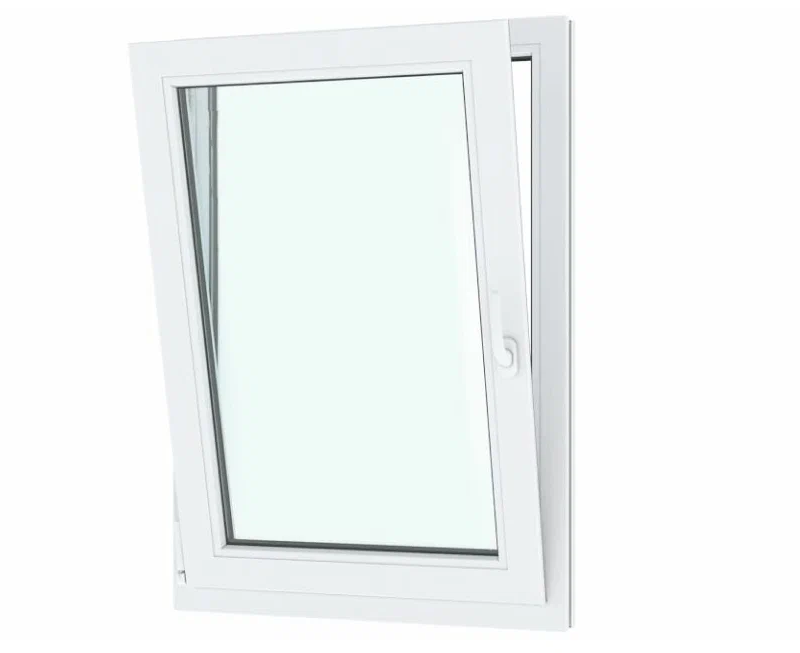

Поворотно откидное окно: схема, конструкция и грамотный монтаж

Поворотно откидное окно — удобная и практичная конструкция, которая сочетает две основных функции: проветривание и полное открывание. В этой статье подробно разберём, из чего состоит механизм, какую схему установки и регулировки чаще всего применяют мастера, и на что обратить внимание при выборе фурнитуры и монтаже. Читателю будут полезны как базовые пояснения, так и конкретные советы по монтажу и обслуживанию, основанные на практике.

Что такое поворотно-откидная система и где её применяют

Такая система предполагает два режима работы створки: поворот вокруг вертикальной оси и откидание по верхней горизонтальной оси. Благодаря этому окно можно полностью открыть или оставить щель для безопасного проветривания без сквозняков.

Часто их устанавливают в жилых квартирах, офисах и детских комнатах, потому что конструкция сочетает удобство и безопасность. В многоквартирных домах преимущество — возможность проветривания при небольшом угле наклона, что минимизирует риск выпадения предметов или детей.

Основные элементы и их роль

Конструкция включает раму, створку, фурнитуру, уплотнители, петли и запорные механизмы. Каждый элемент играет свою роль в прочности, герметичности и удобстве эксплуатации.

Рама и створка обычно из ПВХ, дерева или алюминия; фурнитура обеспечивает переключение режимов и запирание; уплотнители отвечают за тепло- и шумоизоляцию. Понимание функций облегчит выбор при ремонте или замене компонентов.

Ключевые узлы фурнитуры

Угловой переключатель, средний прижим, нижняя петля и верхняя накладка — это те детали, от которых зависит плавность работы. При недостаточной смазке или люфте окна могут заклинивать в одном из режимов.

Также важны ответные планки и ручка с микролифтом, если нужна плавная фиксация в наклонном положении. Качество материалов фурнитуры напрямую влияет на износостойкость и срок службы окна.

Таблица: основные детали и их функции

Принцип работы: как работает система

Поворотно-откидной механизм основан на комбинированной фурнитуре, которая при повороте ручки переводит створку в нужный режим. Положение ручки обычно направлено вертикально вверх для откидывания и горизонтально для поворота.

При повороте ручки на 90 градусов запирающие элементы входят в ответные планки по периметру, обеспечивая плотное прилегание. При откиде часть запоров освобождается, и створка фиксируется на верхней петле под определённым углом.

Схема монтажа: подготовка и пошаговые действия

Установка начинается с замера проёма и подготовки основания. Ошибки на этой стадии чаще всего приводят к проблемам с гидро- и теплоизоляцией в дальнейшем.

Далее следует закрепление рамы, проверка вертикали и горизонта, установка створки и регулировка фурнитуры. Ниже приведён упрощённый пошаговый алгоритм, который поможет избежать типичных ошибок.

Пошаговая схема монтажа

1. Снятие замеров и подготовка проёма, удаление неровностей и очистка от мусора.

2. Установка рамы с временной подкладкой, выставление по уровню и вертикали, крепление дюбелями.

3. Герметизация швов между рамой и проёмом с обеих сторон — с наружной стороны монтажная лента или пена с наружной паропроницаемой характеристикой.

4. Навешивание створки, проверка работы в поворотном и откидном режимах, регулировка фурнитуры и прижимов.

Инструменты и материалы, которые реально понадобятся

Список невелик, но без некоторых позиций монтаж будет неудобен и неточен. Рекомендую подготовить набор заранее, чтобы не прерываться в процессе.

• Уровень и отвес;
• Перфоратор и дюбели для крепления;
• Монтажная пена, герметик и ленты для швов;
• Набор отверток, ключей и смазка для фурнитуры.

Регулировка и настройка: мелкие детали решают многое

После монтажа важно отрегулировать прижимы и петли, чтобы створка ровно и плотно закрывалась. Небольшой люфт на верхней петле может привести к неравномерному прижиму по периметру и продуванию.

Регулировочные винты на петлях дают возможность поднять или опустить створку, сместить её влево или вправо и изменить прижим. Регулировка несложная, но требует аккуратности: лучше делать маленькие шаги и проверять результат после каждого поворота винта.

Частые настройки

Если створка закусывает внизу при закрытии, обычно достаточно поднять её верхней петлёй на 1-2 мм. Обратная проблема — задирание наверху — решается аналогично, опуская створку.

При слабом прижиме на одной стороне регулируют ответные планки или средний прижим. Для точной регулировки полезно иметь производителя фурнитуры и модель под рукой, чтобы знать, какие винты за что отвечают.

Герметичность и теплоизоляция: на что обратить внимание

Уплотнители — важная часть, от которой зависит комфорт и экономия на отоплении. Качество и состояние резиновых или силиконовых уплотнителей определяет, будет ли окно пропускать холод и шум.

При монтаже важно правильно устанавливать монтажную пену с расчётом на последующую усадку и защиту от влаги. Наружные швы следует герметизировать паропроницаемой лентой, внутренние — паронепроницаемой.

Практические приёмы для улучшения герметичности

1. Перед монтажом уплотнителей очищайте и обезжиривайте поверхности; это продлит срок службы резины. 2. Используйте качественную монтажную пену и не экономьте на слое, но избегайте чрезмерной усадки.

3. Проверяйте плотность прилегания при разных температурных режимах сразу после установки, чтобы заметить проблемы, которые проявляются при расширении и сжатии материалов.

Выбор фурнитуры: на чём не стоит экономить

Фурнитура — то, что обеспечивает удобство и безопасность. Экономия здесь часто приводит к быстрому износу, скрипам и сложностям при эксплуатации.

Рекомендую выбирать проверенных производителей и обращать внимание на гарантию и сертификаты. Также полезно выбирать механизмы с антикоррозийным покрытием, если окно выходит на улицу с повышенной влажностью.

Критерии выбора фурнитуры

Материал корпуса, механизм регулировки, наличие микролифта, степень защиты от взлома — всё это влияет на конечный выбор. Для детских комнат важен ограничитель открывания и блокировка ручки.

Подобрать фурнитуру под конкретную раму проще с помощью продавца, но базовые требования остаются общими: плавность хода, износостойкость и наличие запчастей в продаже.

Распространённые ошибки при установке и как их избежать

Частая ошибка — неравномерная установка рамы, когда одна сторона чуть выше другой. Это приводит к постоянной донастройке и быстрому износу фурнитуры.

Ещё одна проблема — неправильная герметизация швов: наружная часть должна быть паропроницаемой, внутренняя — пароизоляционной. Нарушение этой последовательности приводит к накоплению влаги в конструкции.

Типичные промахи и исправления

Некачественная подкладка под раму ведёт к седлению конструкции — подложки должны быть жёсткими и устойчивыми к деформации. При появлении продуваний сначала проверяют прижимы, затем уплотнители и только после этого оценивают целостность монтажного шва.

Если есть заклинивание при откиде, чаще всего виноваты грязь или недостаточная смазка механизма. Простая чистка и густая смазка, нанесённая в нужные места, решает большинство таких случаев.

Безопасность: защита от выпадения и взлома

Для жилых помещений важны ограничители открывания и детские замки. Ограничитель не позволит створке открыться полностью в поворотном режиме, что снижает риск выпадения.

Для защиты от взлома имеет смысл выбирать фурнитуру с усиленными запорными элементами и использовать дополнительные фиксаторы. Профили с многокамерной структурой и несколько контуров уплотнения повышают взломостойкость.

Обслуживание: простые действия, продлевающие срок службы

Регулярная смазка подвижных частей, очистка уплотнителей и проверка прижимов — те процедуры, которые продлят ресурс окна. Делать это достаточно раз в год, а в агрессивной среде — раз в полгода.

Если замечены микротрещины в уплотнителях, лучше заменить их сразу: неисправный уплотнитель быстро приведёт к появлению плесени и ухудшению теплоизоляции. Замена несложная и экономичная по сравнению с ремонтом рамы или фурнитуры.

Моя практика

В нескольких случаях, когда я помогал с ремонтом квартиры, обнаруживал, что простая смазка решала проблему заклинивания, а корректная регулировка избавляла от продуваний. Один раз пришлось полностью заменить уплотнители в старой деревянной раме — результат превзошёл ожидания: шум снизился заметно, а счета за отопление стали меньше.

Эти примеры подтверждают: качественный монтаж и регулярный уход важнее немедленной экономии при покупке комплектующих.

Советы по выбору при ремонте или замене окна

Если решаете заменить окно, подумайте о климате и направлении ветров, чтобы подобрать профиль и фурнитуру соответствующей прочности. В северных регионах приоритет отдают многокамерным профилям и тройным стеклопакетам.

Обратите внимание на гарантию производителя и наличие сервисных центров в вашем регионе. Чаще всего профессинальный монтаж важнее самой низкой цены на профиль.

Короткая чек-лист для покупки

1. Определить бюджет и приоритеты: теплоизоляция, шумопоглощение, безопасность.

2. Сравнить характеристики профилей и стеклопакетов, уточнить сроки поставки и монтажа.

3. Узнать про сервисное обслуживание и запасные части для выбранной фурнитуры.

Полезные стандарты и нормативы

При выборе и монтаже важно учитывать местные строительные нормы и стандарты. Они регламентируют крепление рамы, уровни теплоизоляции и требования по безопасности.

Стандартные рекомендации включают способы герметизации и допустимые допуски при выставлении рамы в проёме. Следование этим правилам снижает вероятность переделок и нареканий по качеству.

Закрепление знаний: простая схема контроля качества после монтажа

После завершения работ пройдите по чек-листу: ровность рамы, плотность прижима по периметру, отсутствие щелей в швах, плавность работы ручки. Эти проверки не займут много времени, но помогут выявить недостатки сразу.

Проверяйте окно в обоих режимах: поворотном и откидном, а также на предмет шумо- и теплоизоляции. Если обнаружится проблема, легче исправить её на месте, пока команда и материалы ещё доступны.

Поворотно-откидная система — продуманное решение для тех, кто ценит гибкость эксплуатации и безопасность. Схема монтажа и правил ухода проста, но требует аккуратности и внимания к деталям, особенно при герметизации и регулировке фурнитуры.

Если подойти к выбору материалов и выполнению работ с умом, окно будет служить долго и выполнять все возложенные функции без лишних хлопот.
