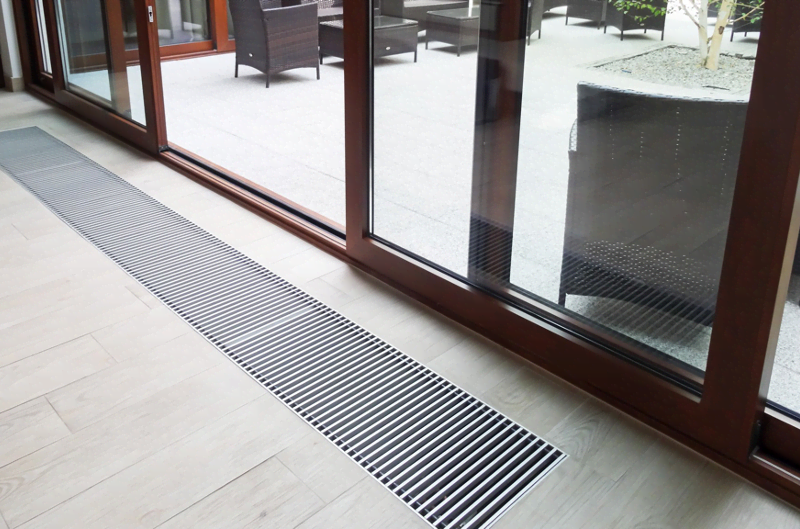

Радиатор отопления в полу для панорамного окна: как сохранить тепло и не испортить вид

Панорамные окна делают интерьер легким и открытым, но одновременно создают проблемы с теплообменом и конденсатом. Один из элегантных способов решить эти задачи — встроенный в пол отопительный прибор, который греет у самого стекла, не загромождая пространство и не ломая визуальную линию. В этой статье я подробно разберу, какие бывают варианты, как правильно подобрать мощность и конструкцию, на что обратить внимание при монтаже и эксплуатации — без воды и клише, с конкретикой и практическими советами.

Почему традиционные радиаторы у окна не всегда подходят

Классическое размещение батареи под окном работает за счет создания тепловой завесы, но при панорамных остеклениях это не всегда уместно. Низкая подоконная зона может быть занята мебелью или просто нарушать минималистичный дизайн, а высокая площадь стекла увеличивает инфракрасные потери и образует холодный поток у пола.

Кроме того, при широком остеклении заметны даже небольшие выступы и трапециевидные секции старых радиаторов. Это влияет на эстетику и делает интерьер визуально раздробленным. Встроенный в пол прибор решает проблему, сохраняя тепло у самой поверхности стекла и позволяя окну «сидеть» прямо на линии пола.

Что такое встроенный в пол отопительный прибор: типы и принципы работы

Под общим названием скрываются несколько конструкций. Самые распространенные — напольные конвекторы в лотке, низкопрофильные трубчатые теплообменники и электрические нагревательные маты в стяжке. Отличие в типе носителя тепла, способе монтажа и скорости отклика на управление.

Конвектор в лотке — это радиатор с ребристым теплообменником и встраиваемой решеткой, подключаемый к водяной системе. Трубчатые устройства напоминают водяной теплый пол, но имеют усиленную вертикальную конвекцию для создания горячей струи вдоль стекла. Электрические варианты чаще применяют в реконструкциях, где прокладка труб затруднена.

Водяные конвекторы — когда выбирать

Водяные конвекторы отлично подходят, если в доме уже есть центральная или автономная система отопления и требуется высокая регулируемость. Они дают мощность при умеренном перепаде температуры теплоносителя и быстро реагируют на изменение настроек термостата.

Преимущество в том, что при правильной гидравлике можно обеспечить пропорциональный нагрев и интеграцию в зоны отопления. Минусы — необходимость тщательной гидроизоляции лотка, защиты от протечек и периодического обслуживания фильтров и выпускных кранов.

Трубчатые низкопрофильные радиаторы

Трубчатые радиаторы монтируются в узком коробе и создают направленный поток воздуха вдоль стекла. Их выбирают для помещений с высокими требованиями к виду пола, где допустима минимальная ширина короба.

Они менее прихотливы к чистке, но требуют грамотного расчета трубного рисунка и подбора материала — медные и алюминиевые трубы эффективнее отдают тепло, стальные — долговечнее в агрессивной среде.

Электрические нагреватели в стяжке

Электрические кабели или маты в стяжке дают равномерный инфракрасный и конвективный нагрев у основания стекла. Подходят для деревянных перекрытий и при отсутствии возможности врезки в общую систему отопления.

Главное — обеспечить защиту от влаги и хороший терморегулятор. Электрический вариант удобен в точечных задачах и позволяет избежать сложной прокладки труб, но дороже в эксплуатации при длительных холодах.

Теплотехнический расчет: как правильно подобрать мощность

Самый надежный путь — считать теплопотери по формуле Q = U × A × ΔT, где U — коэффициент теплопередачи окна, A — площадь остекления, ΔT — расчетная разница температур между внутри и снаружи. Это обеспечивает точность и помогает подобрать требуемую мощность устройства.

Если проводить грубую оценку, для современного панорамного стеклопакета с U ≈ 1.2–1.6 Вт/м²·K при площади 6 м² и ΔT = 20 К теплопотери составят около 144–192 Вт. На практике требуется запас, так как стеклопакеты поглощают и отдают тепло неравномерно, и холодный поток формируется у пола.

Пример расчета для комнаты с панорамой

Возьмем окно 3×2,5 м (площадь 7,5 м²) и U = 1,4 Вт/м²·K, ΔT = 25 К. Теплопотери: Q = 1,4 × 7,5 × 25 = 262,5 Вт. Для компенсации потерь и образования теплой завесы к этому значению добавляют 20–40% запаса в зависимости от климата и ориентации окна.

Итоговая мощность для такого участка — порядка 320–370 Вт. Если окно выходит на север или стекло эксплуатируется при очень низких внешних температурах, запас увеличивают до 50%.

Учет дополнительных факторов

Нельзя забывать про остальные теплопотери помещения: стены, двери, вентиляцию. Также важно учитывать высоту помещения — чем выше потолок, тем больше объем воздуха и тем слабее эффект локальной завесы у окна.

Для точного подбора лучше привлечь инженера, особенно если речь о сложной разводке или если один отопительный прибор должен обслуживать большой участок стекла. Неправильный выбор мощности приведет к дискомфорту и перерасходу топлива.

Конструкция лотка, решетки и гидроизоляции: на что смотреть

Лоток под конвектор выполняет несколько задач: скрывает прибор, направляет поток воздуха и защищает от грязи. Материалы лотка — сталь с цинковым покрытием, нержавейка или алюминий. Для наружных выступающих решеток лучше выбирать коррозионно-стойкие материалы и декоративные покрытия.

Гидроизоляция особо важна в местах с возможностью конденсата или протечки. Лоток должен иметь небольшую продольную укладку к сливу или к точке доступа для отвода воды. Наличие съемного поддона и доступа для обслуживания значительно облегчает жизнь.

Решетки: дизайн и функционал

Решетка выполняет эстетическую роль и влияет на скорость конвекции. Узкие щели дают более направленный поток, крупные ячейки облегчают чистку. Решетки бывают из алюминия, нержавейки, дерева и термостойкого пластика — выбор зависит от интерьера и нагрузки.

Важно, чтобы решетка была съемной без инструментов — это ускоряет уборку, иначе под решеткой быстро скапливается пыль, и эффективность прибора падает.

Дренаж и защита от протечек

Даже при аккуратной установке возможны случайные утечки. Лоток должен иметь встроенный трап или сливовой патрубок, выводящий воду в безопасную точку. В зданиях с жилыми помещениями это особенно критично — небольшая капля может привести к порче отделки.

Совет из практики: делайте доступный ревизионный люк рядом с конвектором. Однажды мне пришлось демонтировать большую часть пола в гостиной клиента из-за недоступности патрубка — неприятный и дорогостоящий опыт, который легко избежать заранее.

Монтаж и интеграция с системой отопления

Монтаж начинается с подготовки ниши и укладки теплоизоляции. Край важно: лоток не должен быть холодной «мостовой»; под ним укладывается утеплитель и пароизоляция, чтобы минимизировать потери вниз и предотвратить промерзание.

Гидравлика требует внимательного расчета: длина трубопровода, перепады и балансировочные клапаны влияют на поток. Для длинных лотков целесообразно разделять прибор на секции и монтировать байпас, чтобы обеспечить равномерный прогрев по всей длине.

Последовательность работ при монтаже

• Подготовка ниши, установка утепления и пароизоляции.
• Установка лотка с уклоном к сливу и механической фиксацией.
• Монтаж теплообменника и подключение к трубопроводу с запорной арматурой.
• Установка решетки и ревизионного люка, проверка на герметичность.
• Пуско-наладочные работы: промывка, наполнение, балансировка и настройка термостатов.

Эти этапы должны выполняться последовательно и с тщательной проверкой на каждом этапе. Пропуск хотя бы одного шага чреват проблемами в эксплуатации.

Управление и автоматика: как не тратить лишнего

Контроль температуры и режимов работы важен не только для комфорта, но и для экономии. Лучший вариант — зональное регулирование с термостатом, датчиком температуры пола и комнатным датчиком. Это позволяет учитывать нагрев от солнечной инсоляции и автоматически уменьшать мощность.

Термостат с программируемыми режимами и недельным расписанием сделает отопление гибким. Еще удобнее — интеграция с системой «умный дом», где можно задать сценарии: «вечер у окна» или «пустой дом».

Защита от перегрева и замерзания

Для водяных приборов полезно предусмотреть байпас с антизамерзающим режимом, особенно если конвектор выходит на холодную улицу или веранду. Минимальная циркуляция теплоносителя предотвращает застывание воды в трубах.

Электрические устройства должны иметь ограничители температуры и аварийное отключение при превышении. Проектируя систему, учитывайте аварийные сценарии и устанавливайте датчики утечки и срабатывания отключения при протечке.

Дизайн и интеграция в интерьер: как сделать красиво

Встроенный прибор дает преимущество дизайну — половая линия остается чистой, и окно выглядит цельным. Решетки можно подбирать под цвет пола или ставить почти незаметные решетки вровень с плиткой или паркетом.

Важно продумать соединение материалов: металл решетки и дерево пола имеют разную теплорасширяемость. Компенсационные зазоры и гибкие профили решают проблему эстетично и технически правильно.

Материалы решеток и их влияние на интерьер

Алюминиевые решетки выглядят современно и подходят под большинство стилей. Люди, предпочитающие теплую фактуру, выбирают решетки с деревянной вставкой или натуральный декор. Металлические вставки лучше для высоконагруженных проходов — они долговечнее и не боятся влаги.

Для пола с подогревом и больших проемов часто применяют решетки с линейным рисунком — они равномерно рассеивают поток и меньше заметны визуально.

Стоимость, сроки и экономическая целесообразность

Цены варьируются: электрические решения дешевле в установке, водяные — дороже, особенно если требуется доработать существующую систему. Суммарная стоимость включает оборудование, монтаж ниши, гидроизоляцию и подключение к питанию или котлу.

Эксплуатационные расходы водяных систем обычно ниже при работе от эффективного котла. Электрические маты удобны при мелких работах, но при длительной работе они дороже по тарифу. При подсчете окупаемости учитывайте локальные цены на энергоносители и предполагаемое время использования.

Примерная табличная сводка: выбор по критериям

Практические кейсы из моего опыта

В одном проекте современного дома с панорамой на парк мы устанавливали водяные конвекторы в пол по длине окна 6 метров. Клиент хотел минималистичный подоконник и безрамное решение. Подготовка ниши и теплоизоляция заняли больше времени, чем сам монтаж радиаторов.

Главная сложность проявилась в балансировке: конвектор делили на три секции, и без вентилей на каждой секции одна часть просто не грелась. После установки балансировочных клапанов и контролируемой продувки прибор заработал равномерно, и проблема конденсата исчезла.

В другом случае при реконструкции городской квартиры электроматы в стяжке оказались спасением. Владелец не хотел вмешиваться в общедомовую систему отопления. Сравнительно быстрый монтаж и простой контроль сделали этот вариант оптимальным, хотя при сильных морозах расходы на электроэнергию были выше, чем ожидалось.

Часто задаваемые технические сомнения и ответы на них

Насколько безопасны приборы в полу при наличии детей и животных? При правильной установке и выборе решетки с минимальными зазорами это безопасно, но стоит учитывать, что мелкие предметы могут падать под решетку. Съемный поддон и ревизионный люк решают проблему быстрого доступа.

Можно ли ставить прибор прямо под стеклом до пола? Да, но требуется усиленная гидроизоляция и защита от конденсата. Важно также предусмотреть терморегуляцию, чтобы стекло не охлаждалось так, что начнет образовываться наледь или влага.

Рекомендации по выбору и планированию

Начинать лучше с теплотехнического расчета. После определения требуемой мощности выбирайте тип прибора, исходя из наличия системы отопления, архитектурных особенностей и бюджета. Не экономьте на гидроизоляции и ревизионных люках — это риск, который в будущем дорого обойдется.

При проектировании учитывайте доступность для обслуживания и чистки. Решетка должна легко сниматься, патрубки и слив — быть доступными без демонтажа большого участка пола. Если в проект вовлечен архитектор, совместите его видение с инженерным решением, чтобы не пришлось переделывать после отделки.

Как я бы действовал на вашем месте

Если я проектирую систему в доме с панорамой, сначала считаю теплопотери по площади стекла и ориентировкам. Затем определяю, нужен ли быстрый отклик прибора: для гостиной лучше водяной конвектор, для террасы или редко используемого помещения — электрический мат.

Далее закладываю в нишу доступ для обслуживания и дренаж. Обязательно устанавливаю зональную автоматику и датчики, которые реагируют на солнечную инсоляцию. Такой подход экономит деньги и делает систему надежной.

Надеюсь, этот развернутый материал поможет вам принять взвешенное решение. Встроенный в пол отопительный прибор — не только способ сохранить минималистичную эстетику панорамных окон, но и эффективный инструмент борьбы с холодными потоками и конденсатом. При внимательном проектировании и грамотном монтаже он работает тихо, экономично и служит долгие годы, оставаясь практически незаметным в интерьере.
