Регулировка поворотно откидного окна: полное практическое руководство

Поворотно откидные окна удобны и функциональны, но со временем требуют настройки. В этой статье подробно разберём, как понять, какие узлы нуждаются в регулировке, какие инструменты понадобятся и какие действия нужно выполнить самостоятельно. Текст рассчитан на домашнего мастера: здесь есть и теория, и пошаговые инструкции, и советы по профилактике, а также реальные наблюдения из личной практики.

Почему важно вовремя регулировать окна

Даже самые качественные механизмы со временем меняют геометрию под весом створки, температурными перепадами и обычным износом. Если не реагировать на первые признаки, можно столкнуться с продуванием, затруднённым закрыванием и преждевременным износом уплотнителей.

Регулярная настройка продлевает срок службы фурнитуры и уплотнений, улучшает энергоэффективность помещения и снижает риск появления плесени из-за сквозняков. Кроме того, правильно отрегулированное окно дольше сохраняет эстетичный внешний вид и обеспечивает комфорт при использовании.

Устройство поворотно откидного окна: базовые элементы

Чтобы выполнять регулировку уверенно, стоит понять, из каких узлов состоит механизм. Основные элементы — створка, рама, верхняя и нижняя петли, ответная планка и шпингалетно-реечный механизм, который приводит в движение запорные цапфы.

Фурнитура включает прижимные болты и регулировочные винты, которые расположены в петлях и в запорном механизме. Уплотнительная резинка обеспечивает плотный прижим и может менять свойства от температуры, поэтому её состояние также важно при регулировке.

Краткая таблица основных деталей и их функций

Признаки необходимости регулировки

Не всегда важно ждать явных проблем. Первые сигналы обычно тонкие: ручка тяжёлая или, наоборот, проворачивается слишком легко, створка дёргается при закрывании, появляется щель в верхнем углу при закрытой створке. Даже едва заметный сквозняк — повод проверить прижим.

Если окно плохо закрывается в поворотном режиме, но в откидном работает нормально, это указывает на смещение горизонтали или оси петли. Когда створка касается рамы в одном месте, а в других остаётся зазор, значит, требуется регулировка по вертикали и/или по горизонтали.

Инструменты и материалы, которые понадобятся

Минимальный набор инструментов включает крестовую и плоскую отвертки, шестигранники 4 и 6 мм, регулируемый ключ и пассатижи. Полезно иметь уровень, рулетку и маркер для отметок.

Из расходников пригодятся силиконовая смазка для фурнитуры, мягкая ветошь и, при необходимости, новый уплотнитель. Для точной подгонки лучше иметь тонкие подкладки или шайбы, которые позволят выровнять створку по сантиметровым показателям.

Как определить, какая регулировка нужна: алгоритм диагностики

Начните с проверки совпадения углов и зазоров по всему периметру при закрытой створке. Приложите лист бумаги между створкой и рамой в нескольких местах, чтобы определить силу прижима и выявить потенциальные щели.

Оцените работу ручки: плавно ли она проходит весь путь, фиксирует ли окно в нужных положениях. Попробуйте открыть в поворотном и откидном режимах, чтобы понять, где именно возникают затруднения.

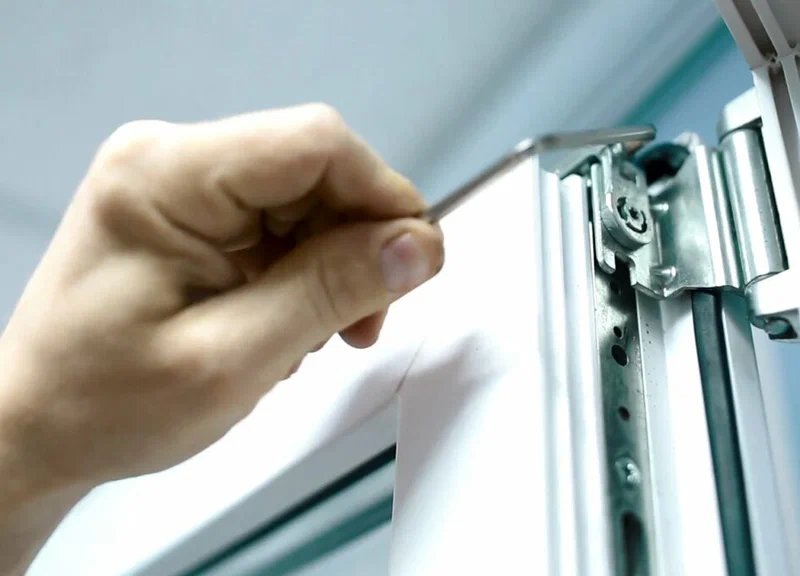

Вертикальная регулировка петлей

Если створка «провисает» и нижний или верхний угол касается рамы первым, нужна вертикальная подгонка. В большинстве систем регулировочный винт находится в нижней петле и позволяет поднять или опустить створку на несколько миллиметров.

Действуйте по шагам: немного откройте окно, найдите винт вертикальной регулировки, аккуратно вращайте его по 1/4 оборота и проверяйте положение створки. Повторяйте до достижения нужного вертикального выравнивания.

Практический совет по вертикальной регулировке

Лично я предпочитаю отмечать мелом исходное положение паза и винта, чтобы видеть, насколько сместилась створка. Это помогает избежать переразворота и облегчает возврат к исходной конфигурации при ошибке.

Если створка сильно провисла, не стоит пытаться исправить ситуацию одним резким действием. Лучше зафиксировать промежуточное положение, проверить прижим и при необходимости отрегулировать ответную планку.

Горизонтальная регулировка

Горизонтальный сдвиг помогает устранить трение створки о раму и восстановить равномерные зазоры. Обычно регулировочный винт расположен в нижней или средней петле и отвечает за смещение створки внутрь или наружу.

Работу выполняют пошагово: открутите фиксатор, прокрутите винт на 1/4 оборота и проверьте люфт. Если требуется смещение на несколько миллиметров, повторяйте приёмы до тех пор, пока створка не начнёт свободно ложиться в раму без заеданий.

Регулировка прижима (компрессии)

Правильный прижим обеспечивает герметичность и звуконепроницаемость. Для регулировки прижима используются цапфы и ответные планки, которые можно перемещать относительно рамы. На некоторых системах есть отдельные винты пружинного типа, задающие усилие прижима.

Регулируйте прижим равномерно по периметру, сначала ослабьте те места, где слишком сильный контакт, затем подтяните там, где присутствует щель. Следите за тем, чтобы створка при этом легко закрывалась и ручка не испытывала чрезмерного сопротивления.

Тонкости настройки прижима

Если уплотнитель сдавливается неравномерно, имеет смысл начать с центровки цапф и ответных пластин. Иногда ответная планка требует перестановки по высоте или длине, это простое действие часто решает проблему с продуванием.

Учтите, что чрезмерный прижим ускоряет износ уплотнителя. Стремитесь к балансу между герметичностью и естественной подвижностью створки.

Регулировка откидного режима

Откидная позиция задействует верхние петли и специальные фиксаторы, которые определяют угол наклона. Если створка не фиксируется в откидном положении или нижняя часть при этом трёт о раму, корректируйте винты наклона на верхнем подвесе.

Проверяйте фиксацию после каждого небольшого поворота винта. Иногда проблему решает простая чистка и смазка механизма, особенно если окно долго не обслуживалось.

Смазка и уход за фурнитурой

Смазка нужна не только при ремонте, но и для профилактики. Литол, силиконовый спрей или специальные смазки для оконной фурнитуры продлевают ресурс узлов и облегчают движение створки.

Перед нанесением смазки удалите старые загрязнения и пыль. Наносите смазку экономно и равномерно, затем пройдитесь створкой по всем режимам, чтобы распределить состав по трущимся поверхностям.

Замена уплотнителя: когда и как

Уплотнитель теряет эластичность с течением времени, становится твёрдым или деформируется, и тогда регулировка уже не даёт нужного результата. Замена резинки требует аккуратности, но не представляет особой сложности при наличии базового набора инструментов.

Снимите старый уплотнитель, очистите паз и нанесите новый, равномерно прогоняя створку по периметру для плотной посадки. Рекомендуется выбирать уплотнитель, совместимый с конкретной моделью окна по профилю и ширине.

Тонкая подгонка ответной планки и цапф

Ответная планка часто снабжена регулировочными пазами, что позволяет смещать её для точного взаимодействия с цапфами. Перемещая планку, вы добьётесь равномерного прижима по высоте створки.

Работайте с небольшими шагами и проверяйте закрывание после каждой корректировки. Часто достаточно передвинуть планку на 1–2 мм, чтобы устранить основную проблему.

Что делать, если ручка вращается свободно или не фиксируется

Свободный ход ручки может быть следствием износа механизма или недостаточной фиксации шпинделя. Начните с проверки декоративных накладок и их крепления, затем осмотрите сам шпиндель и механизм запирания.

Если проблема в износе, потребуется замена отдельных элементов фурнитуры или регулировка механизмов, фиксирующих шпиндель. В случаях сильного износа лучше обратиться к профессионалу, чтобы не усугубить состояние окна.

Частые ошибки при самостоятельной регулировке

Самая распространённая ошибка — чрезмерное усилие при регулировке, когда пользователь пытается «всунуть» створку на место резким движением. Это может деформировать петли и повредить уплотнитель.

Также часто забывают фиксировать створку при работе, из-за чего она смещается и создаёт опасность травмы или повреждения стеклопакета. Всегда действуйте аккуратно и поэтапно.

Когда стоит вызвать мастера

Если фурнитура давно эксплуатируется и видны следы коррозии, если после регулировки проблемы повторяются или возникают новые закусывания и трения, лучше привлечь специалиста. Мастер проведёт полноценную диагностику и, при необходимости, заменит изношенные детали.

Специальная настройка сложных систем запирания также требует профессионального оборудования и опыта. В таких случаях самостоятельные попытки часто приводят к лишним затратам.

Профилактика и сезонные проверки

Достаточно выполнять базовый осмотр и смазку 1–2 раза в год, чтобы избежать многих проблем. Весной и осенью полезно проверять состояние уплотнителя, регулировочные винты и общее положение створок.

Зимой следите за тем, чтобы уплотнитель не примерзал к раме при сильных морозах, а летом не шелушился под воздействием солнца. Своевременная профилактика помогает сохранить комфорт и снизить расходы на ремонт.

Полезные рекомендации по экономии и безопасности

Покупая комплектующие, выбирайте фирменные детали или их аналоги от проверенных производителей, чтобы не столкнуться с несовместимостью. Храните мелкие крепёжные элементы в подписанных пакетиках, это экономит время при повторных работах.

Не экономьте на смазке и расходниках: дешёвые заменители часто быстрее теряют свойства и приводят к повторной регулировке. При работе с большими створками обязательно пользуйтесь помощником.

Мой опыт: один случай из практики

Однажды в старой квартире створка на кухне стала заедать вверху, и при закрывании образовывался видимый щель внизу. Я постепенно поднял створку с помощью нижней петли, затем чуть сдвинул ответную планку, и окно снова лёгко закрылось с равномерным прижимом.

Эта простая операция заняла около часа, но дала эффект на годы. Главное, не торопиться и работать по шагам, а не пытаться исправить всё сразу.

Краткая памятка по шагам регулировки

• Осмотрите окно и определите проблемные места.
• Очистите фурнитуру и нанесите смазку при необходимости.
• Выполните вертикальную регулировку петлей при провисании.
• Отрегулируйте горизонтальный винт для устранения трения.
• Подгоните прижим через цапфы и ответные планки.
• Проверьте откидной режим и дошлифуйте прижим по периметру.

Таблица типичных размеров инструментов и крепёжных элементов

Как сохранить аккуратный вид после работ

После регулировки протрите фурнитуру и уберите лишнюю смазку, чтобы не оставлять следов на уплотнителе и профиле. Приведите в порядок декоративные накладки и зафиксируйте их на место.

Если были сделаны отметки маркером, удалите их специальным средством или спиртом, чтобы не испортить внешний вид окна. Регулярный уход сохранит привлекательность рамы и продлит срок службы фурнитуры.

Часто задаваемые практические вопросы

Как понять, сколько оборотов делать при регулировке? Работайте малыми шагами: 1/4 оборота за раз и проверка. Так вы убережёте механизм от резких перемещений и минимизируете риск повреждений.

Можно ли заменить деталь самостоятельно? Если у вас есть базовый набор инструментов и элемент доступен для замены без сложных демонтажей, заменить можно. В противном случае доверяйте професионалам, чтобы сохранить гарантию и избежать дополнительных проблем.

Заключительные рекомендации перед началом работы

Составьте простой план действий и подготовьте все инструменты заранее. Действуйте поэтапно и фиксируйте промежуточные результаты, чтобы при необходимости вернуться к исходному состоянию.

Не пренебрегайте профилактической смазкой и сезонным осмотром: это поможет избежать большинства проблем и сохранить окно в отличном состоянии на долгие годы.

Регулировка поворотно откидного окна — задача вполне выполнимая для домашнего мастера при соблюдении аккуратности и последовательности. Немного терпения, пара базовых инструментов и правильный подход позволят вернуть окну прежнюю функциональность и обеспечить комфорт в доме.
