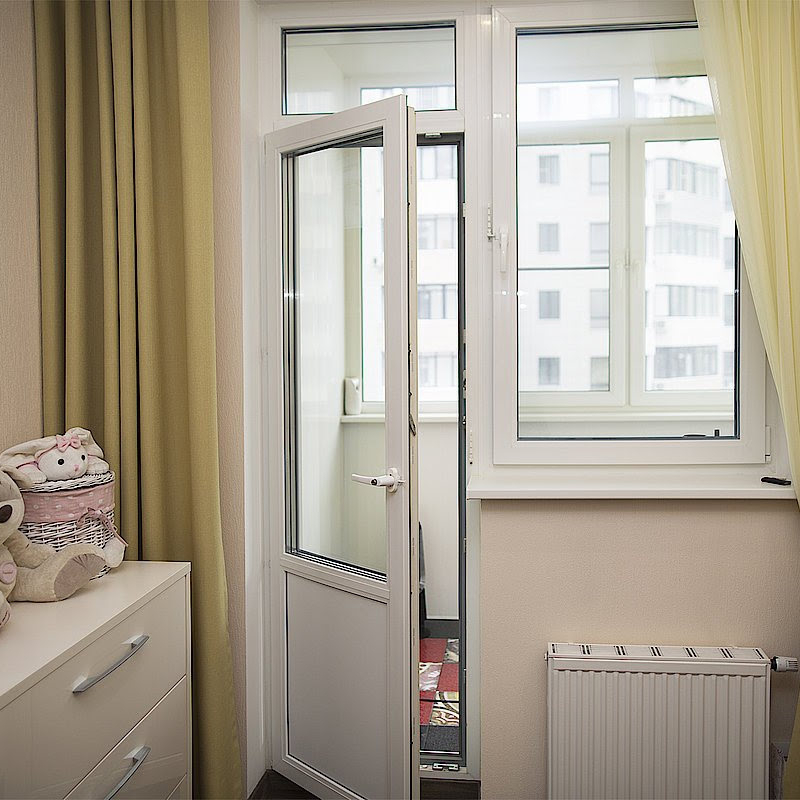

Ревит балконная дверь: полное руководство по моделированию, параметризации и деталировке

Балконная дверь в проекте — элемент простой по форме, но сложный по смыслу. Она задаёт связи между интерьером и фасадом, влияет на энергоэффективность и удобство использования. В этой статье я подробно разберу, как в Revit создать корректную, гибкую и пригодную для производства модель балконной двери, какие параметры важны и какие ошибки стоит заранее исключить.

Что такое объект «балконная дверь» в среде Revit

В Revit балконную дверь можно представить по-разному: как дверное семейство, как оконное семейство с дверным заполнением или как часть фасадной системы. Выбор зависит от задач проекта, требований к спецификации и связей с конструкцией стен.

С точки зрения модели, это объект с геометрией тупо- или остро-определяемой, набором параметров видимости, небольшим набором сменяемых компонентов: ручки, порожек, уплотнение и иногда — встроенные жалюзи. Важно понимать, что от способа представления зависит и то, как дверь попадёт в спецификации и как её будут видеть чертежники.

Выбор подхода: дверь как семейство или как окно

Если позволяет специфика проекта, лучше опираться на стандартные дверные семейства Revit. Они уже имеют набор параметров открытия, размеров и материалов. Это упрощает ведомости и позволяет быстро управлять типоразмерами.

С другой стороны, балконные двери часто включают остекление, узкие рамные профили и особенности порожка, поэтому иногда удобнее моделировать их как комбинированное окно или как специальное семейство, созданное «с нуля» под конкретную систему профилей.

Преимущества создания дверного семейства

Готовые дверные семейства экономят время: они сразу корректно встают в проём, учитывают направление и сторону открывания. Для типовых проектов это лучший выбор.

Также семейства проще формировать под спецификации и метки: встроенные параметры позволяют автоматически добавлять позиции в ведомости и фильтровать по типу, материалу или способу открывания.

Когда стоит использовать оконное семейство или фасад

Если дверь — часть цельного остеклённого блока или встроена в каркас фасада, логично моделировать её совместно с системой остекления. Так проще контролировать сопряжение алюминиевых профилей и уплотнений.

При проектировании сложных фасадов это помогает избежать расхождений при сварке узлов, а также упрощает передачу параметров производителю профильной системы.

Пошаговое создание собственного семейства балконной двери

Ниже я привожу отточенную методику. Её можно адаптировать под разные типы дверей — распашные, раздвижные, складные. Я описываю общий алгоритм, который применял неоднократно на реальных проектах.

Работу лучше начинать с четкого понимания интерфейса семейства: оси, уровни, привязки и параметры. От этого зависит устойчивость модели при смене размеров и при вставке в разные стены.

1. Выбор шаблона: «Door» или «Window» в зависимости от метода.
2. Задание основных уровней и осей для проёма и створки.
3. Создание внешней рамки профиля — контур рамы, порога, подоконника.
4. Моделирование створки как отдельной геометрии с параметром «Открытие».
5. Добавление параметров размеров: высота проёма, ширина проёма, ширина рам, порог.
6. Вложенные семейства: ручки, петли, уплотнения — для удобства изменения и замены.
7. Настройка видимости: 3D, план, фасад, разрез — для корректного отображения на листах.
8. Проверка работоспособности: изменение типоразмеров, вставка в стену, создание спецификации.

Выбор шаблона и основные параметры

Шаблон семейства задаёт начальные привязки и доступные категории. Для дверей чаще всего подходят шаблоны категории Door. Но если проект требует включения двери в оконную подсистему, выбирайте Window.

Ключевые параметры, которые стоит задать на старте: ширина и высота проёма, толщина рамы, глубина установки, наличие порожка и его высота. Эти параметры должны быть типовыми, то есть отличаться у разных типов, а не у экземпляров.

Геометрия и вложенные семейства

Создавая геометрию, разделяйте части на независимые блоки. Рама, створка, порог и ручка — каждую часть лучше вынести в отдельное вложенное семейство. Это даёт аккуратный контроль и уменьшает риск сломать всю модель при изменении одной детали.

Вложенные семейства упрощают замену материалов и стандартных изделий: у вас есть база, а производитель может подставить свои профили без пересоздания всей двери.

Параметры, которые действительно влияют на работу проекта

Ниже — список параметров, с которыми приходится работать чаще всего. Они влияют на построение спецификаций, на расчёт гидро- и теплоизоляции, на отрисовку узлов и на стоимость изготовления.

Разделю параметры на группы, чтобы было проще ориентироваться и понимать назначение каждого.

Таблица ключевых параметров

Функциональные параметры

К функциональным относят способ открывания, сторону и угол открывания. В Revit эти параметры влияют не только на визуализацию, но и на автоматическую проверку коллизий. Например, при плотной планировке балкона важно заранее установить пределы открытия.

Ещё одна важная группа — это механические параметры: наличие доводчиков, тип фурнитуры, петли. Их задают не для красоты, а чтобы в спецификации корректно отражались позиции для заказа.

Параметры видимости и представления

Всегда задавайте, как семейство выглядит в плане, фасаде, разрезе и 3D. Отдельно настраиваются видимости рам, заполнения и уплотнений. Неправильные настройки приводят к тому, что на чертеже створка исчезает или, наоборот, перекрывает стены.

Полезная опция — уровни детализации: низкий, средний и высокий. На листах достаточно среднего, а для деталировки узлов переключается высокий уровень и включаются дополнительные семейства типов уплотнения и порога.

Работа с разными типами балконных дверей

Балконные двери бывают распашные, раздвижные, складные и даже комбинированные с секциями стеклопакетов. Каждый тип требует индивидуальной настройки параметров и проверки взаимодействия с окружающей конструкцией.

Ниже кратко пройдёмся по особенностям моделирования для каждого типа и укажем практические приёмы ускорения работы.

Распашные двери

Для распашных дверей важен механизм открытия и указание стороны. Используйте параметр «Hand» и дополнительную геометрию для отображения створки в плане. Не забывайте про угол открытия и границы радиуса, чтобы автоматические проверки не выдавали ложные коллизии.

При моделировании я всегда задаю ограничение угла открытия 90 градусов по умолчанию, но оставляю параметр изменяемым для проектов, где требуется большая свобода движения.

Раздвижные двери

Раздвижные системы требуют продуманной геометрии направляющих и учёта перекрытия створок. В семействах стоит использовать отдельные тела для каждой створки и связать их параметром смещения, который управляет положением при «открытом» и «закрытом» состояниях.

Такие семейства удобно связывать с деталировкой профилей, чтобы на боевом проекте можно было быстро получить ведомость алюминиевых направляющих и комплекта фурнитуры.

Складные системы

Складные двери состоят из множества секций и петель, поэтому лучше собирать их из набора вложенных семейств створок с параметром относительного смещения. Это позволит быстро менять количество секций без пересоздания геометрии.

Важно протестировать семейство на изменение ширины проёма: при большом числе секций поведение должно оставаться предсказуемым, а двери не должны пересекать стены.

Детализация узлов и порогов

Узел порога — одно из ключевых мест, где пересекаются архитектура, гидроизоляция и доступность. В Revit его лучше прорабатывать отдельно: либо через 3D-узел, либо через листовую детализацию с выносными отметками.

Особое внимание уделяйте сопряжению с утеплителем и гидроизоляцией пола балкона. Часто именно здесь появляются проблемы с промерзанием и протечками.

Сопряжение с наружной стеной

При прикреплении двери к наружной стене отметьте шапки утепления и толщину отделочных слоёв. Геометрия рамы должна учитываться по глубине стены, иначе при смене толщины стены дверь может «выпасть» из проёма.

Практический приём: сделайте параметр «Глубина установки» типовым и привяжите его к толщине рамного профиля. Тогда при замене профиля всё подстроится автоматически.

Водослив и гидроизоляция

Включите в семью условный элемент водоотвода и отметку уровня гидроизоляции. Это пригодится для ведомостей стройматериалов и для построения узлов в CAD-формате. На чертеже укажете точные уровни сопряжения.

Также учтите направление уклона порога: иногда требуется небольшая отливка наружу, чтобы вода отводилась от дверного проёма.

Спецификации, метки и автоматизация учёта

Правильно настроенное семейство упрощает создание спецификаций. Все ключевые параметры должны быть типовыми, чтобы ведомости автоматически собирали нужные данные без ручной правки.

Будьте аккуратны с параметрами экземпляра: они должны применяться для элементов, где действительно будут отличия, например, цвет ручки или наличие сетки изящности.

Создание меток и шаблонов ведомостей

Заведите стандартные метки для дверей: тип, материал, сторона открытия, ширина и высота, примечание по порогу. В шаблоне ведомости укажите фильтры, которые отделяют балконные двери от прочих дверей по условной отметке в параметрах.

Это сэкономит время при подготовке спецификаций на разные лоты: фасадные системы, столярка, фурнитура и отделка.

Интеграция с таблицами заказов

Если вы передаёте данные производителю, добавьте в семью параметры, нужные для формирования заказа: тип остекления, коэффициент теплопроводности, индекс фурнитуры. Экспорт в Excel через Revit позволит отправить точные данные подрядчику.

В моём опыте такой подход избавлял от множества недоразумений на фабрике по изготовлению профилей.

Типичные ошибки при моделировании балконных дверей

Ошибка №1 — отсутствие строгой привязки глубины рамы к толщине стены. Это приводит к «сползанию» двери при изменении конструкции стены. Ошибка №2 — попытка сделать все параметры экземплярными. Тогда модель быстро превращается в набор уникальных элементов, с которыми неудобно работать.

Ниже перечислю распространённые проблемы и их простые решения, которые помогают избегать переделок в поздних стадиях проекта.

• Неправильная настройка видимости: создавайте отдельные видовые состояния для планов, фасадов и разрезов.
• Использование сложных форм в семействах без параметризации: усложняет смену типоразмеров.
• Отсутствие вложенных семейств для фурнитуры: приводит к необходимости массовых правок при смене поставщика.
• Неотмеченные параметры для спецификаций: такие двери не попадут в ведомости или будут отображаться некорректно.

Оптимизация производительности модели

Большие проекты с множеством индивидуальных дверей могут «тормозить». Решение — минимизировать детализацию в массовых элементах и вынести высокодетализированные варианты на отдельные виды или использовать типы с меньшей геометрией.

Ещё один приём — создание «легких» версий семейства для рабочих видов и «тяжёлых» для детальной документации. Это даёт производительность без потери качества рабочей документации.

Практические советы по ускорению

Избегайте вложенной сложной вычислительной геометрии и используйте простые примитивы там, где возможны. Ограничьте количество материалов в семействах: чем меньше текстур, тем быстрее просчёт вида.

Также полезно объединять одинаковые семейства в типы и применять фильтры видимости, чтобы не нагружать графическую выдачу лишними объектами.

Взаимодействие с конструкторами и производителями

При работе над дверью важно выстроить диалог между архитектором, конструктором и поставщиком профилей. Производитель может попросить конкретные размеры закрытий, монтажные зазоры и допуски, которые нужно учесть в параметрах семейства.

От себя рекомендую заранее согласовать список обязательных параметров, который будет передаваться в заказ: это избавит от повторных корректировок и переделок на заводе.

Типовой набор документов для передачи производителю

Для производства часто требуется 3D-модель типоразмера, листовые чертежи узлов и таблица с размерами и материалами. Экспортируйте модели и таблицы в форматы, которые поддерживает подрядчик.

Если производитель использует собственное ПО для расчёта резки профилей, передайте ему набор параметров по каждой створке: ширина, высота, глубина рамы и информация о отверстиях под фурнитуру.

Проверка модели перед выдачей на согласование

Перед тем как отправлять модель на согласование, пройдитесь по чек-листу: проверьте привязки, параметризацию, спецификации и отображение на листах. Маленькая ошибка в одном параметре может привести к серьёзным расходам при производстве.

Я всегда делаю тестовую вставку семейства в стену со стороной, приближённой к реальной, и прогоняю базовые проверки: нет ли пересечений, корректно ли работает открывание, совпадают ли размеры в ведомости с моделью.

Контроль качества: чек-лист

• Проверка 3D и планов на предмет пересечения с другими элементами.
• Сверка всех типовых размеров с ведомостями.
• Проверка видимости на разных уровнях детализации.
• Проверка параметров, передаваемых на производство.

Мои примеры из реальной практики

Один из проектов, над которым я работал, включал серию квартир с выходом на застеклённый балкон. Мы решили сделать стандартный тип балконной двери с порогом минимальной высоты. После внедрения параметризованного семейства на 50 квартир, количество ручных правок упало вдвое.

Другой случай — фасадный проект с алюминиевыми профилями, где дверь была частью цельной секции. Вынесение профилей в отдельные вложенные семейства позволило оперативно заменить всю систему при смене поставщика без пересоздания проекта.

Полезные приёмы и советы

Ниже перечислены короткие практические приёмы, которые экономят время и повышают качество модели. Они основаны на личном опыте и регулярной работе с семействами дверей.

• Всегда делайте резервную копию семейства перед глобальными правками.
• Привязывайте важные размеры к типовым параметрам, а не к экземплярам.
• Создавайте «легкие» типы для рабочей модели и «полные» для чертежей деталей.
• Документируйте нестандартные решения внутри семейства, чтобы последующие коллеги понимали логику.

Финальные рекомендации по работе с балконными дверями в Revit

Моделирование балконной двери в Revit — это баланс между точностью и удобством. Чем раньше вы определите набор типовых параметров и структуру вложенных семейств, тем проще будет управлять всей серией дверей в проекте.

Не бойтесь вкладывать время в создание качественного семейства: это окупится при выдаче документации, подготовке спецификаций и при передаче изделий на производство.

Если вы начнёте с чёткого шаблона и следовать простым правилам видимости, параметризации и документирования, то избежите большинства распространённых ошибок. Такой подход экономит время команды и снижает риски на этапе строительства.
