Спайдерное остекление: как паутина стекла формирует современную архитектуру

Спайдерное остекление занимает особое место в городской среде — оно одновременно хрупкое и внушительное, прозрачное и структурно выразительное. В этой статье подробно разберём, что такое такая система, как она устроена, где уместна и какие нюансы стоит учитывать при проектировании и монтаже. Я поделюсь не только фактами и техническими деталями, но и личным опытом работы с подобными решениями, чтобы читатель получил целостное представление.

Что такое спайдерное остекление и почему это важно

Под этим термином обычно понимают фасады и витрины, где стеклянные полотна монтируются не в рамную конструкцию, а закрепляются точечными или линейными креплениями — так называемыми спайдерами. Такие точки крепления оставляют поверхность стекла максимально открытой и визуально лёгкой.

Визуальная легкость — не просто эстетика. Она позволяет архитекторам создавать фасады, где внутренняя и внешняя среды органично связаны, добавляет света в помещения и формирует сильное впечатление у проходящих мимо людей. Сегодня этот вид остекления является инструментом выражения архитектурных идей.

Краткая история и развитие технологии

Идея уменьшить видимые элементы несущей конструкции появилась с развитием промышленного стекла и точечных крепежей в конце XX века. Первые крупные проекты использовали ограниченное число точек, постепенно совершенствовались материалы и расчётные методы.

Современные спайдерные системы опираются на стандарты индустрии, опыт проектировщиков и усиленные аналитические инструменты. Компьютерное моделирование и тестирование позволяют предсказывать поведение фасада под ветровой нагрузкой, температурными деформациями и эксплуатационными влияниями.

Конструкция и основные элементы

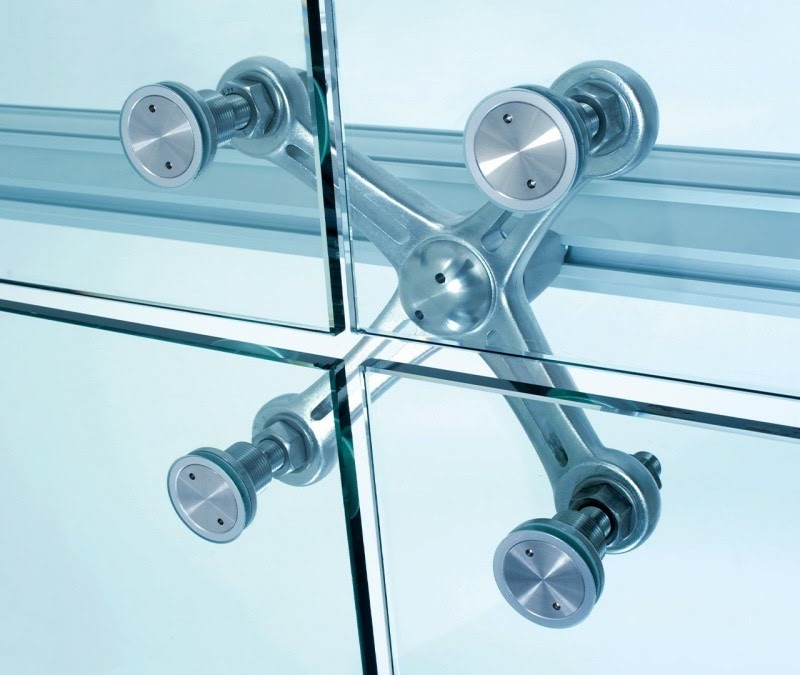

Система состоит из стекла, спайдеров (точечных креплений), болтов, распорных втулок и, при необходимости, металлического каркаса за стеклом. Каждый элемент выполняет свою функцию: стекло несёт нагрузку, крепления передают её на каркас здания, а дополнительные уплотнения компенсируют температурные движения.

Типы спайдеров различаются по форме и характеристикам: односторонние и двусторонние, с шарнирным соединением и жесткие варианты. Выбор зависит от архитектурной задачи и расчётных требований по прочности и подвижности.

Типы стекол и их обработка

Для таких конструкций применяют закалённое или калёно-воздухоно закалённое стекло, ламинированное (для безопасности) и многослойные структуры. Толщина варьируется в зависимости от размеров полотна и расчетных нагрузок.

Края стекол проходят шлифовку и полировку, отверстия под спайдеры укрепляют специальными втулками и прокладками. Ламинирование обеспечивает удержание осколков в случае разрушения, что критично для общественных и высотных объектов.

Расчёт нагрузок и инженерные требования

Проектирование начинается с ветровых и снеговых нагрузок, анализа температурных деформаций и возможных динамических воздействий. На основе этих данных выбирают толщину стекла, расстояние между опорами и тип креплений.

Важная часть расчёта — учёт концентрации напряжений вокруг отверстий под крепёж. Ошибки в этом месте приводят к риску появления трещин, поэтому используются усиленные прокладки и иногда специальные армирующие элементы.

Совмещение с несущими конструкциями здания

Спайдерная система требует надёжной точки опоры. Несущие элементы здания должны воспринимать сосредоточенные нагрузки от спайдеров без перераспределения на прилегающие фасадные панели.

Инженеры часто усиливают монтажную зону: устанавливают закладные пластины, усиливают фермами или создают локальные ригели. Важно учитывать усадку и возможные перемещения конструкции в процессе эксплуатации.

Монтаж: подготовка, последовательность и контроль качества

Монтаж начинается с точных шаблонов и разметки на фасаде. Ошибка в миллиметре может привести к напряжениям в стекле, поэтому работу выполняют с высокой точностью и применением подъёмных механизмов для хрупкого материала.

Последовательность включает установку несущих элементов, проверку геометрии, крепление стекол на временные фиксаторы, окончательное закрепление спайдеров и герметизацию швов. На каждом этапе проводят визуальный и инструментальный контроль креплений и прилеганий.

Безопасность при работах на высоте

Монтаж фасадов на высоте сопровождается рисками падения предметов и персонала. Используются защитные ограждения, сетки от падающих предметов и индивидуальные средства защиты. Дополнительно применяют процедуры блокировки доступа к рабочей зоне.

Для стекол на больших высотах важна координация с пожарной безопасностью, учитывание путей эвакуации и обеспечение возможности оперативного обслуживания в будущем.

Достоинства и преимущества

Главное визуальное преимущество — почти полное отсутствие рам, что делает фасад цельным и прозрачным. Это влияет на восприятие здания и усиливает связь интерьера с внешним окружением.

Технически система позволяет сократить массу каркаса, уменьшить количество материалов, которые закрывают обзор, и в ряде случаев — снизить общую стоимость фасада при корректном проектировании и монтаже.

Недостатки и возможные риски

Основной минус — высокая требовательность к точности проектирования и качества монтажа. Ошибки приводят к дорогостоящим ремонтовым работам и замене стекол. Стоимость единичного стеклопакета и крепежа может быть выше, чем у традиционных фасадов.

Ещё одна слабая сторона — сложность в учёте температурных расширений и ветровых колебаний, особенно для крупных непрерывных полотен. Неправильный выбор системы компенсирования перемещений повышает риск разрушения.

Обслуживание и эксплуатация

Спайдерные фасады требуют регулярного осмотра креплений, контроля герметичности и осмотра целостности стекол. Мелкие трещины и сколы нужно устранять оперативно, чтобы предотвратить развитие повреждений.

Плановое обслуживание включает очистку, проверку уплотнителей и подтяжку болтов при необходимости. Важно вести журнал работ и фотографировать проблемные места для анализа динамики изменений.

Особенности очистки и ухода

Для поддержания прозрачности применяют мягкие моющие средства и избегают абразивов, которые царапают поверхность. Для труднодоступных мест используют высотные люльки и специализированные системы очистки.

Важно не допускать контакта моющих составов с металлoпокрытиями крепежа, так как агрессивные среды могут вызвать коррозию. Рекомендовано использовать средства с нейтральным pH.

Примеры использования в архитектуре

Спайдерные фасады широко применяются в вестибюлях торговых центров, офисных лобби, входных группах и оранжереях. Я встречал проекты, где система использовалась для создания куполов и прозрачных атриумов, усиливая эффект света в интерьере.

Особо эффектно смотрятся витрины магазинов и галерей: отсутствие рам делает экспозицию частью улицы. В историческом контексте спайдеры позволяют сохранить визуальную лёгкость, не нарушая монументальность окружающих зданий.

Крупные архитектурные приёмы

Архитекторы используют спайдеры для создания «парящих» фасадов, складчатых поверхностей и сферических куполов. Комбинация закалённого стекла и точечных опор даёт свободу форм и позволяет экспериментировать с криволинейными решениями.

При этом форма диктует технологию: криволинейные полотна требуют точного изготовления и частого применения гибридных рам и несущих элементов. Такие проекты всегда требуют тесного взаимодействия архитектора и инженера.

Материалы в деталях: металл, прокладки, герметики

Металлические элементы обычно изготавливают из нержавеющей стали или алюминия с антикоррозионными покрытиями. Для усиленной долговечности применяют специальную обработку и пассивацию поверхностей.

Прокладки между стеклом и спайдерами делают из эластичных материалов, устойчивых к ультрафиолету и температурным циклам. Герметики выбирают с учётом совместимости с типом стекла и климатическими условиями.

Таблица: сравнительная характеристика материалов

Небольшая таблица поможет увидеть основные различия между распространёнными вариантами материалов.

Энергоэффективность и устойчивость

На первый взгляд, большая площадь стекла может показаться энергозатратной. Однако правильный подбор стеклопакетов с низкоэмиссионными покрытиями и заполнением инертными газами позволяет снизить теплопотери.

При проектировании важно учитывать ориентацию фасада, солнцезащитные решения и возможности естественной вентиляции. Комбинация внешних солнцезащитных устройств и качественного стекла делает фасад комфортным для внутренних помещений.

Экологические аспекты

Стекло — материал, который можно перерабатывать в большой степени. Срок службы таких фасадов при своевременном обслуживании исчисляется десятилетиями, что снижает необходимый объём замены и утилизации.

Тем не менее производство закалённого и ламинированного стекла энергозатратно. При взвешивании всех факторов важно смотреть на жизненный цикл фасада и общую энергоэффективность здания.

Стоимость: что влияет и как планировать бюджет

Цены зависят от размера панелей, типа стекла, сложности геометрии, необходимых несущих элементов и условий монтажа. Фактор высоты, доступности фасада и необходимости усиления несущих конструкций может существенно увеличить расходы.

Рекомендуется закладывать в бюджет резерв примерно 10–20% на непредвиденные работы: подгонку, доработку закладных элементов и дополнительные испытания. Это помогает избежать остановок проекта и перерасхода средств.

Нормативы, стандарты и сертификация

Проектирование должно соответствовать национальным строительным нормам и европейским стандартам для фасадных систем. Особое внимание уделяют требованиям по безопасности, по устойчивости к ветровым нагрузкам и по распространению огня.

Используемые материалы и крепёж нередко сертифицируют в независимых лабораториях. Для крупных объектов заказчики требуют предоставления отчётов об испытаниях и сертификатов соответствия.

Как выбрать подрядчика: чек-лист

Выбирая исполнителя, ориентируйтесь на опыт реализации схожих проектов, наличие собственной инженерной команды и положительные отзывы. Наличие портфолио с визуализациями и фотографиями реальных объектов — важный признак профессионализма.

Попросите предоставить расчёты, схемы крепления и список материалов. Чёткие договоры с этапами работ и гарантийными обязательствами помогают снизить риски и установить прозрачные ожидания.

• Проверьте лицензии и сертификаты на установку фасадов.
• Оцените способность подрядчика организовать монтаж на высоте.
• Узнайте о послепродажном обслуживании и гарантии.

Личный опыт: несколько наблюдений из практики

В одном из проектов, где я участвовал как наблюдающий инженер, принципиально важным оказался контроль шаблонов при вырезе отверстий. Несколько миллиметров смещения привели бы к долгой доработке и дополнительным затратам.

В другом случае клиент захотел увеличить кромку стекла для декоративного эффекта, что потребовало пересчёта креплений и использования усиленных втулок. Корректировка на этапе проекта позволила избежать проблем в монтаже.

Частые ошибки проектирования и как их избежать

Частая ошибка — недооценка концентрации напряжений вокруг точек крепления. Решение — использовать усиленные прокладки и проводить модельное тестирование образцов. Это снижает риск растрескивания в эксплуатации.

Ещё одна проблема — игнорирование температурных деформаций. Необходимо предусматривать компенсационные элементы и подвижные соединения в местах, где возможны значительные движения.

Будущее спайдерных фасадов: тренды и инновации

Технологии развиваются в сторону интеграции управления освещённостью и теплоизоляцией: умное стекло с переменной светопропускной способностью и встроенные солнечные элементы становятся реальностью. Это даёт новые возможности для дизайнеров и инженеров.

Кроме того, растёт интерес к комбинированным решениям, где стекло сочетается с композитными материалами и тонкими металлическими сетками, позволяя уменьшить вес конструкции и расширить спектр форм.

Подводя итог — важные практические рекомендации

Проектируя или заказав спайдерную систему, инвестируйте в качественные расчёты и тестирование образцов. Это окупится в виде безопасности и долговечности фасада.

Выбирайте материалы и подрядчиков с проверенной репутацией, планируйте бюджет с резервом и не пренебрегайте последующим обслуживанием. Тогда вы получите выразительный фасад, который будет служить долгие годы и радовать пользователей здания.
