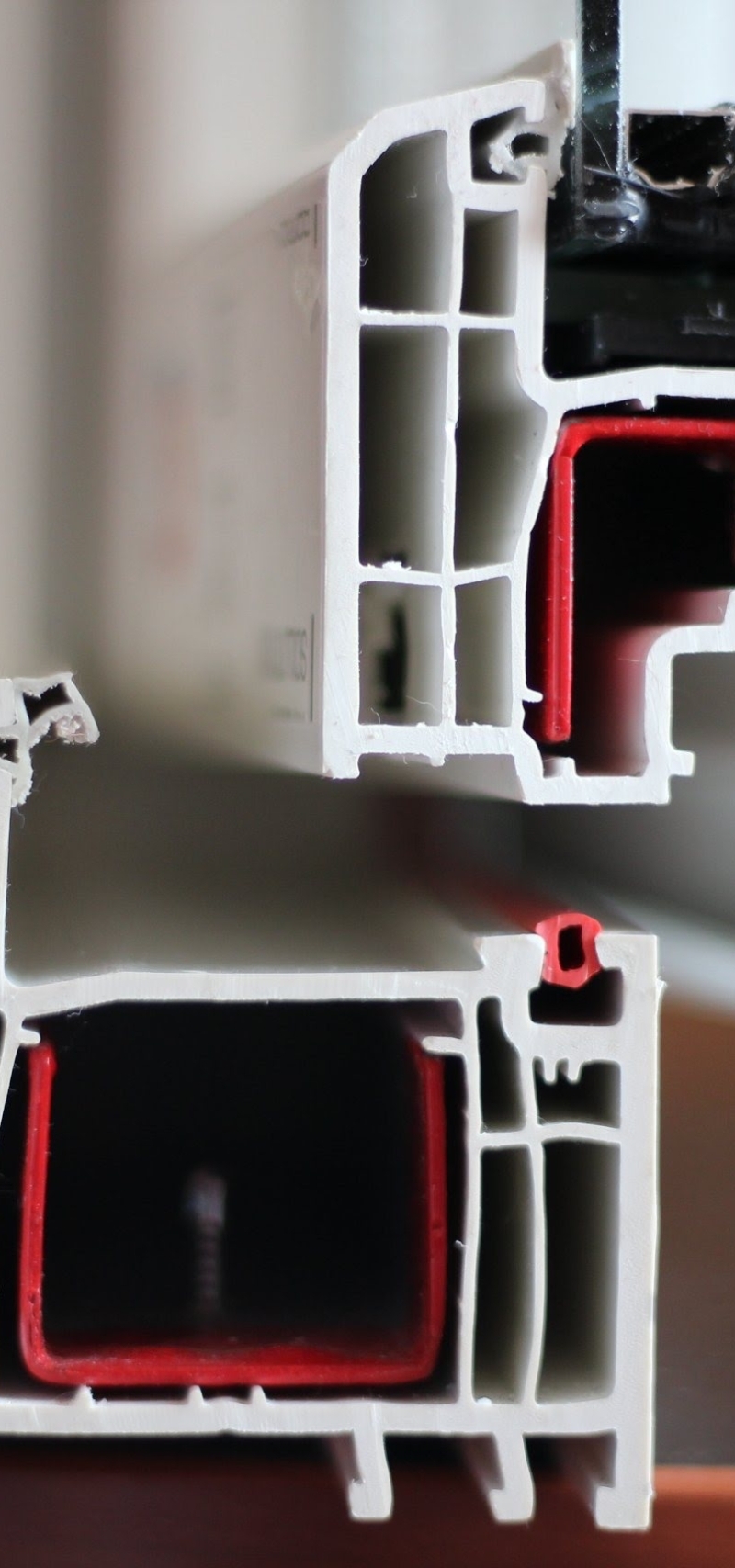

Стеклопакет в разрезе: что скрывает окно и как это влияет на комфорт

Окно кажется простым — рама, стекло, ручка. Но если взглянуть на него в разрезе, откроется целый микромир инженерных решений: слои стекла, газ в прослойке, герметики и дистанционные рамки. Понимание того, как устроен стеклопакет в разрезе, помогает выбрать правильное остекление и избежать многих ошибок при покупке и установке.

Эта статья разбирает конструкцию пошагово, объясняет, зачем нужны те или иные элементы, и дает практические рекомендации. Без сложной терминологии — только реальные факты и полезные советы, основанные на опыте работы с окнами и ремонте жилья.

Что именно мы видим, если разрезать стеклопакет

В разрезе конструкция выглядит как бутерброд: стеклянные пластины отделены друг от друга специальной рамкой и герметично sealed по периметру. Между стеклами оказывается пространство, заполненное воздухом или инертным газом.

Каждый элемент имеет свою функцию: стекла отражают и пропускают свет, прослойка снижает теплопередачу и шум, дистанционная рамка поддерживает равномерный зазор, а герметик сохраняет сухость внутри пакета. Эти компоненты работают в связке, и слабое звено снижает эффективность всего узла.

Основные компоненты и их роль

Стеклянные плиты

В большинстве стеклопакетов используются обычные Float-стекла различной толщины: 4, 6, 8 мм и более. Толщина влияет на прочность и звукоизоляцию, но не всегда оказывает значительный эффект на теплопередачу.

Для повышения теплоэффективности применяются стекла с Low-E покрытием — тонкий слой металлов, который пропускает свет, но отражает тепловое излучение. Такое покрытие ставят обычно на внутренние поверхности стекол, чтобы удерживать тепло внутри помещения.

Дистанционная рамка (спейсер)

Это профиль, который отделяет стекла и фиксирует ширину прослойки. Рамка может быть алюминиевой, термопереработанной (warm edge) или комбинированной. Традиционная алюминиевая рамка обеспечивает прочность, но создает холодный край по периметру.

Технология «теплого края» использует материалы с низкой теплопроводностью, что повышает температуру по краю стеклопакета и снижает риск конденсата. Выбор спейсера особенно важен в холодном климате и при больших размерах окон.

Герметики и уплотнения

По периметру стеклопакет запечатывается двумя слоями: первичный герметик (бутиловый) контактирует со стеклом и рамкой, а вторичный — обычно полиуретановый или силиконовый — служит внешней защитой. Такая «двухступенчатая» система предотвращает проникновение влаги и обеспечивает прочность конструкции.

Качество герметиков определяет долговечность пакета. Плохой силикономаль или неверная технология нанесения приводят к запотеванию и полному выходу из строя конструкции через несколько лет.

Осушитель (десикант)

Осушитель — это гранулы внутри дистанционной рамки, которые поглощают остаточную влагу и пар, оставшийся внутри пакета при сборке. Его роль критична: без осушителя влага постепенно конденсируется и приводит к помутнению стекол.

Количество и тип осушителя подбирают по объему прослойки и климатическим условиям. Производители следят за стандартами, но при ремонте старых пакетов осушитель уже может быть безнадежно насыщен.

Заполнение газом

Между стеклами часто заполняют пространство аргоном или криптоном вместо воздуха. Эти инертные газы имеют меньшую теплопроводность, за счет чего улучшаются теплотехнические характеристики пакета.

Аргон — компромисс по цене и эффективности, криптон дороже, но эффективнее в узких зазорах и при компактных конструкциях. Заполнение газом не делает пакет бессмертным: утечка через некачественные герметики снижает эффект через годы.

Типы стеклопакетов и где их применять

Однокамерные и двухкамерные

Однокамерный стеклопакет — два стекла и одна прослойка. Он дешевле и достаточно эффективен для умеренного климата. Двухкамерный содержит три стекла и две прослойки — предлагает заметно лучшую тепло- и звукоизоляцию, но имеет больший вес и стоимость.

Выбор зависит от задач: в панельных домах иногда ставят однокамерные пакеты из-за ограничений по весу и стоимости. В частном доме в северных регионах целесообразнее два или три стекла.

Энергосберегающие пакеты

Такие пакеты комбинируют Low-E стекла и газовое заполнение. Их основная цель — удержать тепло и снизить потери через окна. Часто энергосберегающие пакеты дают наибольший вклад в уменьшение теплопотерь среди всех изменений в доме.

Следует помнить, что энергосберегающие элементы работают в ансамбле: хороший профиль, правильный монтаж и вентиляция помещения — обязательное условие их эффективности.

Шумозащитные решения

Для снижения шума применяют стекла разной толщины или ламинированное стекло, где между слоями имеется полимерная пленка. Разница толщин размывает резонансы, а ламинирование дополнительно снижает передачу звука и обеспечивает безопасность при разбитии.

В городских условиях комбинируют шумозащиту с энергоэффективностью — это влияет на цену, но дает заметный прирост комфорта.

Специальные: триплекс, бронированные и сенсорные элементы

Триплекс — два стекла с пленкой между ними — используют для безопасности и звукоизоляции. Бронированные варианты применяются там, где требуется защита от вандализма или взлома. Электрохромные и фотохромные стекла регулируют прозрачность и используются в дорогих объектах.

Такие решения необходимы не для каждого окна, но для коммерческих объектов и фасадов они становятся все более востребованными.

Теплотехнические характеристики: как читать паспорт

Основной параметр — коэффициент теплопередачи Ug, который показывает, сколько ватт проходит через квадратный метр поверхности при разности температур 1 °C. Чем ниже Ug, тем теплее окно.

Примеры приблизительных значений: однокамерный пакет с воздухом — Ug ≈ 2.8-3.5 Вт/м²·К; с аргоном и Low-E — ≈ 1.1-1.3 Вт/м²·К; двухкамерный с аргоном — ≈ 0.6-0.9 Вт/м²·К. Эти числа ориентировочные и зависят от стекол, ширины прослойки и качества рамки.

Звукоизоляция и испытательные уровни

Звукоизоляция выражается в децибелах (Rw). Стандартный двойной пакет дает примерно 30-35 дБ, а комбинации с ламинацией и разной толщиной могут поднять показатель до 45 дБ и выше. Каждый дополнительный элемент приносит выигрыши, но и увеличивает вес и цену.

При выборе окон для улицы с интенсивным трафиком обратите внимание на лабораторные данные — реальные показатели часто зависят от правильного монтажа и уплотнений.

Производство и контроль качества

Процесс начинается со строгой подготовки стекол: резка, шлифовка кромок, мойка. Затем на внутренние поверхности наносят покрытия Low-E и собирают стекла в «бутерброд» с установленной дистанционной рамкой.

Далее пакет осушают, иногда проводят вакуумную обработку для удаления остатков воды и воздуха, затем подают инертный газ и выполняют двухслойную герметизацию. Контроль герметичности и соответствие стандартам — ключевые моменты в производстве.

Стандарты и проверка долговечности

В Европе и России существуют нормы (например, EN 1279), регламентирующие герметичность, влагосодержание и стойкость материалов. Проверяют пакеты на устойчивость к температурным циклам и механическим нагрузкам.

Покупая окна, полезно просить от производителя или дилера сертификаты и результаты испытаний. Это особенно важно для крупных остеклений и нестандартных конструкций.

Типичные неисправности и как их распознать

Самая частая проблема — конденсат между стеклами. Видны белые разводы или «дымка», и это означает, что герметичность нарушена и внутрь попала влага. Ремонтировать такой пакет обычно нельзя — его меняют полностью или восстанавливают в специализированных мастерских с заменой осушителя.

Другие неисправности: выпадение дистанционной рамки, трещины в стекле, деградация герметика, потеря газовой среды. Все это снижает теплоизоляцию и комфорт в помещении.

Личный опыт

В одной моей квартире через семь лет после установки появилась «дымка» между стеклами в балконной двери. Причина — деформация рамки и некачественный наружный шов. Пришлось менять весь стеклопакет. Это обошлось дороже, чем я рассчитывал, но урок был полезен: лучше купить более дорогой пакет с проверенной сборкой сразу, чем экономить и потом платить дважды.

Сейчас при выборе окон я первым делом уточняю материалы дистанционной рамки и гарантию герметичности — эти параметры реально продлевают срок службы.

Ремонт или замена: когда что делать

Если проблема только в уплотнителях или фурнитуре, ремонт возможен на месте. Когда же видна влага между стеклами или пакет «потел», восстановить заводскую герметичность без полной разборки невозможно.

Иногда практикуют замену только стеклопакета в оконной раме — это дешевле, чем менять всю конструкцию. Однако важно, чтобы профиль и рама были в хорошем состоянии.

Как правильно выбрать стеклопакет при покупке

Оцените климат и ориентацию окон: на солнечной стороне достаточно энергосберегающего пакета с Low-E, а на ветреной — теплоизоляция и «теплый край» важнее. Также учитывайте шумоизоляцию, если рядом дорога или железная ветка.

Следующие критерии стоит поставить в приоритет:

• наличие Low-E покрытия и тип стекла;
• заполнение прослойки аргоном или другим газом;
• материал дистанционной рамки — лучше варианты с низкой теплопроводностью;
• двухступенчатая герметизация и видимые сертификаты качества;
• толщина стекла и ширина пакета с учётом нагрузки на раму.

Не стоит экономить на том, что будет находиться между вами и уличным климатом. Часто экономия приводит к большим затратам в эксплуатации через пару лет.

Монтаж и эксплуатация: важные нюансы

Даже самый продвинутый пакет потеряет свойства при неправильном монтаже. Оставшиеся щели, неверно подобранные монтажные швы или отсутствие вентиляционного зазора приведут к продуванию, внутреннему конденсату и потере тепла.

Монтаж рекомендуется доверять профессионалам с гарантией на работу. Во время установки следят за тем, чтобы пакет не подвергался ударным нагрузкам и не перегибался — стекло и герметики чувствительны к механическим деформациям.

Уход за стеклопакетами

Чистка обычными моющими средствами безопасна, если не применять абразивы и не ломать кромки. Важно не смачивать стык рамы со стеклом агрессивными составами, чтобы не повредить герметик.

Следите за вентиляцией помещений: при избытке влажности даже лучшие стеклопакеты не помогут избежать плесени и конденсата на внутренних поверхностях. Простое правило — регулярное проветривание и локальная вентиляция в кухне и ванной.

Сравнение газов в прослойке

Выбор газа влияет на теплоэффективность, стоимость и долговечность. Ниже таблица с основными характеристиками.

Практика показывает, что аргон покрывает большинство потребностей в комфортном жилье, а криптон используют выборочно для оптимизации характеристик при тонких конструкциях.

Инновации и перспективы

Технологии не стоят на месте: вакуумные стеклопакеты (VIG) позволяют достигать низких коэффициентов теплопередачи при малой толщине. В таких пакетах между стеклами создают вакуум и поддерживают его с помощью точечных опор.

Динамические стекла — электрокромные, фотохромные — дают возможность управлять светопропусканием без штор. Это удобно для фасадов и современных офисов, но требует сложной электропроводки и контроля.

Экологичность и утилизация

Старые стеклопакеты — это не просто мусор. Древние пакеты содержат материалы, которые можно переработать: стекло принимают на переработку, а пластиковые и алюминиевые элементы часто идут на вторичную переработку.

При выборе нового пакета полезно узнать у производителя о программе утилизации старых изделий. Экологичный подход снижает нагрузку на свалки и поддерживает устойчивое производство.

Несколько практических советов перед покупкой

1. Попросите паспорт пакета и сертификаты на материалы. Это убережет от некачественных подделок.

2. Сравнивайте не только цену, но и параметры: Ug, шумозащита, тип дистанционной рамки. Дешево иногда значит дорого потом.

3. Обратите внимание на гарантию и сроки службы. Профессионально собранный пакет с качественными материалами служит 15–25 лет, а иногда и дольше.

4. При больших размерах окна выбирайте усиленные рамы и армирование, чтобы избежать прогиба и нагрузки на герметики.

Понимание устройства стеклопакета в разрезе дает реальное преимущество при выборе и эксплуатации окон. Это не только про тепло и звук — это про комфорт, безопасность и экономию в долгосрочной перспективе.

Если учесть материалы, технологии монтажа и условия эксплуатации, можно подобрать решение под любые задачи — от балкона до витрины крупного торгового центра. Хорошее окно — инвестиция, которая возвращается экономией на отоплении и улучшением качества жизни.
