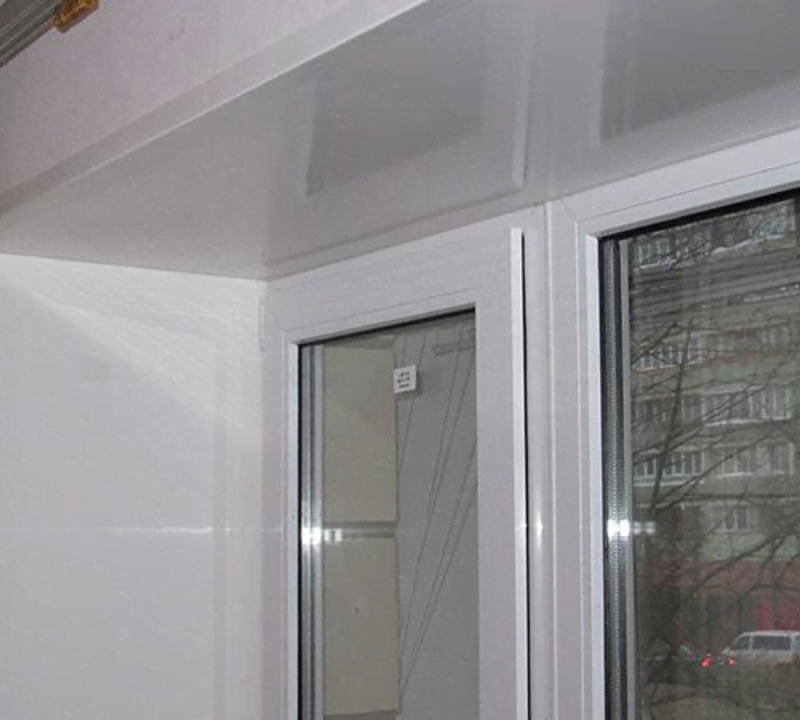

Точный монтаж окон в сэндвич панели: практическое руководство от замера до герметизации

Монтаж окон в сэндвич панели — задача, где важно всё: от правильного расчета размеров до аккуратной герметизации швов. Ошибки на любом этапе приводят к сквознякам, конденсату и сокращению срока службы конструкции. В этой статье я подробно расскажу о технологии установки окон в модульные конструкции, поделюсь практическими приемами и предостережениями, которые накапливал за годы работы на объектах разного уровня сложности.

Что такое сэндвич панели и особенности их конструкции

Сэндвич панели представляют собой многослойную конструкцию: два металлических листа и внутренний утеплитель, чаще PIR, минеральная вата или пенопласт. Такая панель легкая, прочная и удобна для быстрой сборки каркасных зданий и промышленных сооружений.

Особенность панелей в том, что несущая способность и структура слоев требуют специального подхода к врезке проемов. Нарезка и монтаж нарушают заводскую герметичность, поэтому важно правильно организовать стык между окном и панелью, чтобы не ухудшить теплотехнические характеристики.

Типы оконных конструкций и их выбор для панелей

Оконные блоки различаются по материалу рамы, способу открывания и уровню энергосбережения. Для панельных фасадов чаще используют стальные и алюминиевые рамные системы, а также пластиковые профили с усилением.

Выбирать окно нужно, исходя из условий эксплуатации: климат, требования к звукоизоляции и допустимая нагрузка на раму. В промышленных зданиях чаще применяют алюминиевые или стальные системы, в коммерческих и бытовых — ПВХ с теплым армированием.

Материалы рам: преимущества и недостатки

Алюминиевые рамы легкие и прочные, хорошо выдерживают большие световые проемы. При выборе важно наличие теплового разрыва, иначе металл превратится в теплопроводящий мост.

ПВХ-профили дешевле и проще в монтаже, имеют хорошие показатели по теплозащите при условии правильного армирования. Стальные рамы подходят для тяжелых конструкций, но требуют антикоррозийной обработки и учета теплопередачи.

Стеклопакеты и энергосбережение

Для холодного климата предпочтительны двух- или трехкамерные стеклопакеты с инертным газом и низкоэмиссионным покрытием. Они снижают потери тепла и уменьшают риск образования конденсата у внутренней поверхности.

Толщина и тип стеклопакета влияют на вес и на крепления к раме, поэтому при проектировании проема эти параметры нужно учитывать заранее.

Проектирование проема: замеры и допуски

Правильный замер — залог ровного монтажа и минимизации доработок на объекте. Начинают с определения геометрии проема в панели, учета деформаций и допусков на монтажную пену и уплотнители.

Общая рекомендация: оставлять монтажный зазор по периметру рамы 10–20 мм с каждой стороны, в зависимости от размера окна и типа утеплителя. Эти зазоры компенсируют температурное расширение и позволяют качественно заполнить шов утеплителем.

Измерения: последовательность и инструменты

Сначала замеряют внешнюю и внутреннюю плоскости панели, затем глубину листов и положение металлических обкладок. Неправильный учет торцевого профиля часто приводит к смещению рамы относительно лицевой плоскости.

Для точности применяют лазерный уровень, рулетку и лекальные шаблоны. Я рекомендую фиксировать замеры фотофайлами и схемами с привязками, чтобы на элементном этапе не возникало недопонимания между монтажником и поставщиком.

Подготовка площадки и инструменты для монтажа

Перед началом работ необходимо подготовить место: убрать строительный мусор, установить подмости и обеспечить доступ к электричеству. Без ровной и безопасной площадки качество установки снижается, а риск травм возрастает.

Стандартный набор инструментов включает дрель с ударной функцией, фрезу или штроборез для вырезки, уровень, угольник, набор отверток, шуруповерт и пистолет для монтажной пены. Для металлоконструкций понадобятся болгарка и сварочный аппарат, если крепление предполагает сварку.

Пошаговая инструкция по монтажу

Работы делятся на подготовительный, монтажный и отделочный этапы. Каждый из них важен и пропускать шаги нельзя, даже если срок поджимает.

Ниже — упрощенный план действий, который я использую на большинстве объектов и который можно адаптировать под конкретные условия.

Шаг 1. Разметка и вырезка проема

Разметка проводится на лицевой стороне панели с учетом технологических припусков. Используют шаблон по габаритам рамы и выверяют уровни по вертикали и горизонтали.

Вырезку выполняют аккуратно, избегая перегрева местного утеплителя и деформации фасадной обшивки. Часто применяют круговой пилой с алмазным диском или штроборезом для металлических листов и фрезой для утеплителя.

Шаг 2. Подготовка края проема

После вырезки кромки укрепляют: на торцы панели наносят металлизированные планки или уголки для распределения нагрузки. Это особенно важно при мягких заполнителях, таких как пенопласт.

Край проема обрабатывают антикоррозийными составами и герметиками. От качества обработки зависит долговечность узла и отсутствие коррозии в месте стыка металла и рамы.

Шаг 3. Установка оконной рамы и выверка

Раму временно устанавливают в проем с удержанием подкладками по углам для выверки. Контроль по уровню и вертикали необходимо проводить в трех плоскостях: горизонтальной, вертикальной и по диагонали.

Когда положение рамы окончательно согласовано, выполняют анкеровку — закрепление к стальному листу или к каркасу здания. Допустимость креплений и шаг анкеров указываются проектом или рекомендациями производителя окна.

Шаг 4. Заполнение швов и герметизация

Швы между рамой и панелью заполняют паропроницаемым утеплителем и монтажной пеной высокого качества. Для внешнего слоя применяют эластичные герметики с УФ-стабилизацией.

Многослойная схема утепления обеспечивает контроль влаги: внутренняя пароизоляция, утеплитель шва и внешний эластичный шовный герметик. Такая последовательность минимизирует риск образования конденсата внутри панели.

Шаг 5. Отделка откосов и примыканий

Внутренние и наружные откосы оформляют доборными элементами или профилями, которые закрывают монтажные пены и утеплитель. Откосы должны иметь вентиляционные зазоры, чтобы не задерживать влагу.

Наружные примыкания усиливают фланцевыми планками и отливами. Эти элементы защищают стык от прямого попадания воды и придают фасаду аккуратный вид.

Крепежи и расчет нагрузки

Выбор анкеров зависит от типа панели и массы оконного блока. Для легких пластиковых окон хватает саморезов по металлу с уплотняющими шайбами, для тяжелых — химические анкеры или болтовые соединения с распорными элементами.

Шаг крепежа обычно варьируется от 300 до 600 мм для вертикальных креплений и не превышает 400 мм в нижней части, где сосредоточены нагрузки от веса рамы и стеклопакета. Точные параметры задает проектировщик.

Таблица: рекомендованные варианты крепления

Таблица дает общее представление, но окончательный выбор крепежа зависит от условий на объекте и характеристик панели. Всегда опирайтесь на расчеты инженера.

Влаго- и парозащита: критические нюансы

Неправильная организация пароизоляции приводит к накоплению влаги в теле панели и постепенной потере теплоизоляционных свойств. Важно не допускать паропроницаемости внутреннего слоя и обеспечивать вывод влаги наружу.

Детали стыков, особенно в местах крепежа, должны быть тщательно прогерметизированы. Я видел случаи, когда на красивой фасадной панели спустя пару сезонов появились следы ржавчины из-за недостаточной защиты кромок проема.

Пожарная безопасность и нормативы

Сэндвич панели и оконные блоки подлежат требованиям по классификации по горючести и распространению пламени. Материалы утеплителя и профили должны соответствовать нормам пожарной безопасности, установленным для конкретного объекта.

Перед началом монтажа уточняйте нормативные документы и рекомендации производителя панелей. В некоторых случаях требуется дополнительная защита откосов и применение негорючих доборных элементов.

Эстетика, фасадные решения и отливы

Оконный проем — важный элемент фасада. Отделка откосов, подбор отливов и наружных планок влияет на внешний вид и защищает стык от влаги. Правильная цветовая гамма и аккуратные примыкания формируют облик здания.

Часто заказчики экономят на фасадной отделке, а потом возвращаются к доработкам, когда появляются следы течи или пятна на поверхности. Лучше собрать список необходимых доборных элементов заранее и включить их в смету.

Типичные ошибки при установке и способы их избежать

Классическая ошибка — недооценка монтажного зазора. Слишком маленький зазор приводит к деформации рамы при расширении, слишком большой — к ухудшению теплоизоляции и продуванию.

Еще одна частая проблема — неправильный выбор герметика. Использование непригодных материалов приводит к растрескиванию швов и проникновению влаги. Следует применять материалы, рекомендованные производителем окон и панелей.

Список частых проблем

• Неправильный расчет нагрузки и шаг креплений.
• Недостаточная обработка кромок проема от коррозии.
• Неполная или некачественная герметизация швов.
• Отсутствие вентиляции откосов и накопление влаги.
• Игнорирование требований пожарной безопасности.

Каждый пункт легко исключить, если следовать технологии и опираться на опыт проекта. Это экономит деньги и время на доработках.

Стоимость и сроки работ: ориентиры

Стоимость установки зависит от размеров проемов, типа окон, необходимости в усилении панели и объема отделочных работ. Для типового одноэтажного модульного здания цена за проем может сильно варьироваться.

Сроки работ тоже зависят от сложности: от пары часов для стандартного блока до нескольких дней при нестандартных решениях или необходимости укрепления каркаса. Чем раньше учесть все нюансы на этапе проектирования, тем меньше задержек на объекте.

Примерная разбивка затрат

• Окно и комплектующие — 50–70% бюджета на проем.
• Крепления, уплотнители, герметики — 10–20%.
• Работа и доп. элементы отделки — 20–30%.

Эти цифры ориентировочные и зависят от региона и конкретных материалов. В смету всегда включаю резерв на непредвиденные доработки, обычно 5–10% от общей стоимости.

Мой опыт на сложных объектах: реальные ситуации

Однажды пришлось монтировать большие витражи в сэндвич-панели на складе с повышенной влажностью. Производитель панели не рекомендовал вырезать проемы такого размера без усиления, поэтому мы установили наружные фланцы и рассчитали дополнительное крепление к каркасу.

Результат оказался устойчивым: спустя несколько зим витражи не потеряли герметичности, а заказчик отметил улучшение микроклимата внутри. Этот объект научил меня никогда не пренебрегать инженерными расчётами ради экономии времени.

Приемка работ: чек-лист контроля качества

Приемка должна быть документированной. Проверяйте соответствие размеров, герметичность швов, отсутствие деформаций рамы и правильность слива воды с отлива. Любая недоработка фиксируется актом и устраняется до подписания документа.

Я рекомендую следующий упрощенный чек-лист при приемке окна в панели: соответствие размеров, вертикаль и горизонталь, плотность прилегания уплотнителя, отсутствие продувания, аккуратность внешнего вида и правильность отлива воды.

Уход и обслуживание окон в панелях

Плановое обслуживание продлевает срок службы: проверка герметиков и уплотнителей раз в 1–2 года, очистка дренажных отверстий и контроль состояния отливов. Ребята на объекте должны знать, где расположены сервисные узлы и как ликвидировать мелкие повреждения.

Если появились следы ржавчины или растрескивания герметика, лучше не откладывать ремонт. Локальное восстановление стоит гораздо дешевле, чем капитальная переделка стыка спустя несколько сезонов.

Советы для подрядчиков и заказчиков

Заказчику рекомендую требовать проект и согласованную спецификацию на окна до начала монтажа панелей. Это минимизирует доработки и ускорит сборку.

Подрядчикам советую не экономить на материалах для швов и крепежных планках. Экономия на мелочах часто оборачивается большими затратами на гарантийные работы и потере репутации.

Монтаж окон в сэндвич панели — совокупность инженерной логики и аккуратности исполнителей. Пошаговое соблюдение технологии, правильный выбор материалов и тщательная приемка позволяют получить долговечный и энергоэффективный узел примыкания. С учетом всех нюансов можно избежать типичных ошибок и сделать систему, которая не потребует частого вмешательства и будет надежно служить многие годы.
