Как устроен замок пластикового окна с ручкой открывания: подробный путеводитель

Пластиковое окно кажется простым: рама, стеклопакет и ручка. Но внутри скрывается сложный узел, от качества которого зависит безопасность, комфорт и долговечность всей конструкции. В этой статье мы разберём устройство замка пластикового окна с ручкой открывания шаг за шагом, объясним, как работают разные механизмы, где искать неисправности и что можно сделать своими руками.

Что входит в конструкцию: базовые элементы и их роль

Любой механизм запирания окна состоит из нескольких ключевых частей, которые работают согласованно. Можно выделить корпус замка, запирающие элементы на раме, привод (обычно это вал и ручка), ответные планки и дополнительные блокировочные элементы.

Корпус замка обычно закреплён на створке и в нём находятся штифты, язычки и муфты, превращающие движение ручки в линейное перемещение запорных элементов. Ответные планки на раме принимают запорные части, удерживая створку плотно при закрытии.

Основные термины, которые пригодятся

Спindle или вал ручки — это прямой привод, который соединяет ручку с коробкой замка. Эспаньолетта — это приводной стержень с выведенными вверх и вниз запорными элементами; он часто используется в многоступенчатых системах.

Механизмы могут включать грибовидные запоры, цапфы (штифты), крючки и ролики. Каждый тип имеет свои преимущества по плотности прижима, уровню взломостойкости и простоте регулировки.

Типы замков и их отличия

Производители предлагают несколько основных вариантов: простые однозапорные, многозапорные эспаньолетты и специализированные фурнитуры для поворотно-откидных створок. Выбор зависит от потребностей: уплотнение, безопасность, долговечность.

Однозапорный вариант прост в конструкции и дешевле, но уступает многоточечным системам по плотности прижима и сопротивлению взлому. Эспаньолетта делает створку плотнее прилегающей за счёт нескольких точек запирания вдоль вертикали.

Поворотно-откидной механизм — особенности

Поворотно-откидные окна популярны из-за удобства: ручка переводит створку в режим проветривания или полного открывания. При этом замковый механизм должен обеспечивать корректную работу в обоих режимах и надёжно фиксировать створку.

В таких системах дополнительно устанавливаются специальные цапфы и язычки, которые фиксируют створку в режиме «откид». При неправильной регулировке створка может не закрываться плотно или не переходить в откид вовсе.

Как именно работает механизм запирания

Когда вы поворачиваете ручку, вал вращается и через шестерёнку или муфту переводит линейное движение на запорные элементы. Эти элементы входя в ответные планки на коробке, фиксируют створку в нескольких точках.

Если говорить практично — вращение ручки трансформируется в вертикальное или горизонтальное перемещение штифтов, грибов и крючков. Слаженная работа всех деталей определяет лёгкость хода ручки и плотность закрытия.

Последовательность действий внутри механизма

1) Поворот ручки. Вал поворачивается на заданный угол. 2) Передача движения. Через шестерню или кулачок перемещается стержень. 3) Запирание. Запорные элементы входят в ответные планки. 4) Фиксация. Противоположные силы удерживают створку в закрытом положении.

Каждый этап зависит от точности изготовления деталей и состояния смазки. Износ, засорение или деформация ответных планок приводят к тому, что механизм работает туго или перестаёт фиксировать створку.

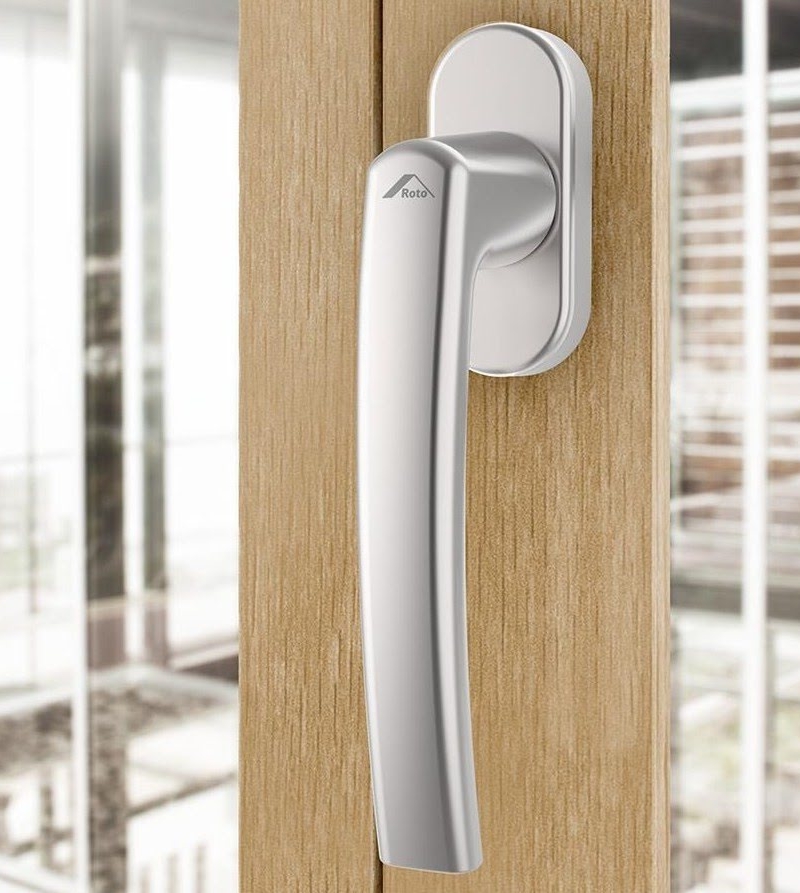

Ручка открывания: устройство и разновидности

Ручка — внешний интерфейс всего замка, её удобство и надёжность критичны для повседневного использования. Конструктивно это корпус, вал, ось и система блокировок, которая может быть простая или с замком на ключ.

Вариантов исполнения множество: от классических белых пластмассовых ручек до металлических с защёлкой, с ключом и с кнопкой блокировки. Выбор влияет на безопасность и удобство, особенно в домах с детьми.

Ручка с ключом и детская блокировка

Ручки с замком на ключ повышают взломостойкость: пока цилиндр вставлен в замок, повернуть ручку нельзя. Это удобно для первых этажей и для тех, кто хочет исключить случайное открытие детьми.

Блокировка кнопкой — более простой вариант. Нажатие блокирует вал, и ручка не вращается до тех пор, пока кнопка не вернётся в исходное положение. Это дешевле, но уступает ключевому механизму по уровню защиты.

Таблица: сравнение популярных типов ручек и замков

Ниже — компактная таблица с ключевыми характеристиками, чтобы быстро сориентироваться при выборе.

Регулировка и плановое обслуживание

Правильная эксплуатация продлевает срок службы фурнитуры. Регулярная смазка направляющих, подтяжка крепёжных винтов и настройка ответных планок помогут избегать большинства проблем.

Важно использовать рекомендованные производителем смазки на силиконовой или литиевой основе. Масла на минеральной основе не подходят, они притягивают пыль и ускоряют износ деталей.

Пошаговая проверка состояния замка

1) Оцените ход ручки — он должен быть плавным, без заеданий. 2) Закройте окно и проверьте плотность по периметру. 3) Посмотрите на зазоры между створкой и рамой в разных местах. 4) Проверьте, не расшатаны ли крепёжные винты ручки и петель.

Если вы заметили тугое вращение или неравномерный прижим, это повод регулировать ответные планки или вызвать специалиста. Небольшая регулировка часто решает проблему без замены дорогих элементов.

Типичные неисправности и способы их устранения

Большинство проблем с замками проявляются как: ручка вращается, но створка не запирается; ручка проворачивается с трудом; окно неплотно прилегает. Причины варьируются от ослабленных винтов до износа шпинделя или деформации ответных планок.

Часто встречается проворачивание ручки без эффекта — это происходит, когда шпонка или штифт в соединении вала изношены. Замена штифта или ручки решает проблему быстро и недорого.

Таблица неисправностей и простых решений

Ниже — краткая таблица для быстрого самопомощи.

Ремонт своими руками: что реально сделать без мастера

Многие задачи по диагностике и мелкому ремонту доступны домашнему мастеру: замена ручки, подтяжка винтов, смазка механизма и регулировка ответных планок. Для сложных случаев лучше привлечь специалиста.

Для замены ручки обычно нужен только крестовая отвертка и новый комплект ручки с нужным расстоянием между крепёжными отверстиями. Откручиваете винты, снимаете старую ручку, вставляете новую и закрепляете. Всё просто при стандартной конструкции.

Как заменить эспаньолетту или коробку замка

Замена приводной планки или всей коробки сложнее. Понадобятся измерения длины и типа стержня, точное совпадение посадочных мест и умение аккуратно демонтировать декоративные накладки и уплотнители. Если вы ранее не делали таких работ — лучше вызвать мастера.

Я однажды пробовал заменить эспаньолетту в старом окне: измерил длину, приобрёл аналогичную деталь, но промахнулся с диаметром вала. Пришлось ездить за второй раз. Опыт полезный, но планирование и точные замеры экономят время.

Когда пора менять замок полностью

Если механизм сильно изношен, валики и шестерни разрушены, или если окно не поддаётся регулировке, замена замка — правильное решение. Это даёт гарантию, что проблем не возникнет в ближайшее время.

Также стоит менять фурнитуру при покупке новых створок или при обновлении для повышения уровня безопасности. Инвестиция в качественные механизмы окупается за счёт комфорта и долговечности.

Безопасность: как повысить защиту окна

Уровень взломостойкости значительно повышают многоточечные замки, противовзломные цапфы и усиленные ответные планки. Простая ручка без замка уязвима для злоумышленников, особенно на первых этажах.

Дополнительные элементы, такие как охранные замки, ручки с ключом и противовзломные накладки, делают окно гораздо менее привлекательным для взлома. Это важно, если дом находится рядом с улицей или парковкой.

Практические рекомендации по улучшению защиты

Установите ручку с ключом, особенно если окна выходят на улицу. Добавьте дополнительные ответные пластины в местах, где створка прилегает к раме. Проверьте наличие сертификатов у фурнитуры — это гарантия заявленного уровня защиты.

В один из сезонов наш сосед получил незваных гостей, когда окно на первом этаже было с простой ручкой. После инцидента он заменил фурнитуру на многоточечную, и с тех пор спокойнее спит ночью. Это показывает, что иногда лучше не экономить на защите.

Выбор при покупке: на что смотреть внимательно

При покупке нового окна или замены фурнитуры обращайте внимание на бренд, наличие сертификатов, материал изготовления и гарантию. Качественная фурнитура служит долгие годы и требует минимального обслуживания.

Обратите внимание на параметры: длину вала (обычно 7 или 8 мм), расстояние между крепёжными отверстиями (часто 92 мм), тип покрытия (антикоррозийная защита) и совместимость с профилем окна.

Список проверок перед покупкой

• Соответствие размеров вала и отверстий.
• Наличие антикоррозийного покрытия и устойчивых материалов.
• Гарантийные обязательства производителя.
• Отзывы и рекомендации по долговечности и обслуживанию.

Если вы планируете устанавливать ручку с ключом, уточните тип и маркировку цилиндра. Унифицированные решения упрощают поиск запасных частей в будущем.

Часто задаваемые вопросы от владельцев окон

Многие интересуются, можно ли самому отрегулировать прижим, что делать при запавшей ручке и как продлить срок службы фурнитуры. Общие рекомендации — следить за смазкой, не допускать чрезмерных нагрузок и вовремя менять изношенные части.

Если ручка заклинила, не стоит применять силу: это может привести к поломке шпинделя или коробки замка. Лучше аккуратно разобрать накладки и выяснить причину заклинивания — чаще всего это грязь или коррозия.

Мой опыт: ошибки, которые лучше не повторять

В первое время после установки окон я пренебрегал простым обслуживанием. Пыль собиралась в механизмах, и через пару лет ручки стали тугими. Урок запомнился: регулярная смазка и проверка креплений действительно продлевают срок службы.

Ещё одна ошибка — попытка экономии на ответных планках. Дешёвые пластины легко деформируются, что приводит к плохому прижиму и более раннему износу. Сейчас я выбираю проверенные бренды и рекомендую это другим.

Заключительные мысли о практичности и выборе

Понимание того, как устроен замок пластикового окна с ручкой открывания, помогает принимать разумные решения: от покупки до обслуживания. Знание основных элементов и типичных проблем даёт возможность быстро реагировать и не допускать серьёзных поломок.

Инвестиции в качественную фурнитуру и регулярное обслуживание сохранят тепло, обеспечат безопасность и продлят срок службы ваших окон. Немного внимания и правильный выбор спасут от лишних расходов и неприятных сюрпризов в самый неподходящий момент.
