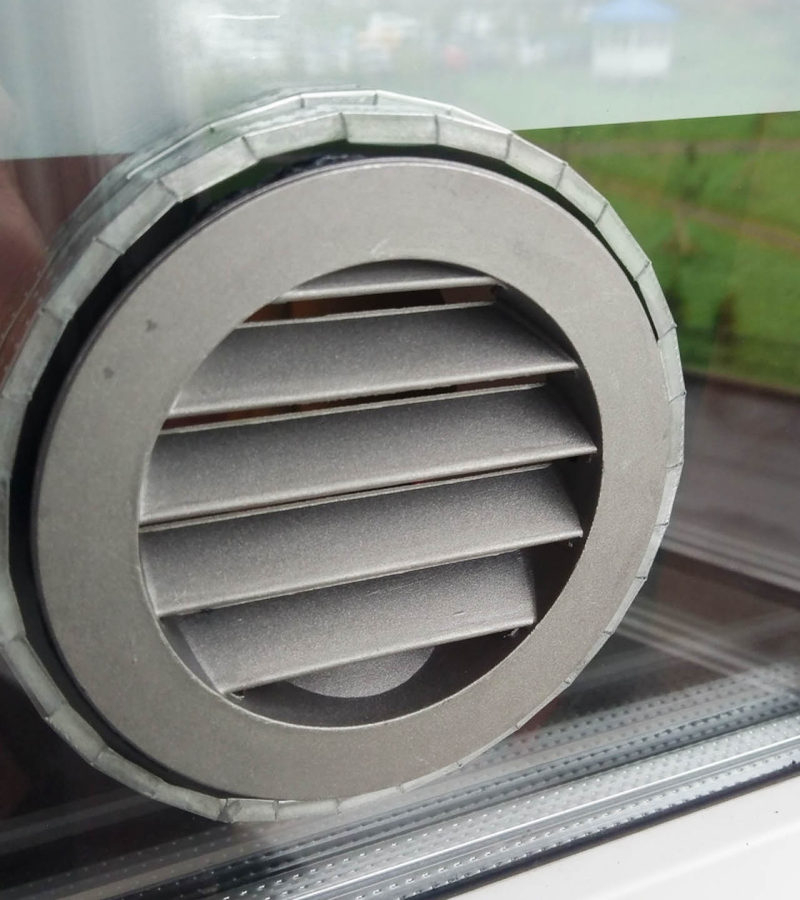

Как врезать вентилятор в стеклопакет: пошаговое руководство и практические советы

Врезка вентилятора в стеклопакет — задача, которая пугает многих мастеров-любителей. Правильно выполненная работа улучшит вентиляцию, уберёт конденсат и сделает помещение комфортнее, но малейшая ошибка приведёт к трещинам, потере теплозащиты или нарушению герметичности. В этой статье я подробно объясню, какие варианты возможны, какие материалы выбирать и как безопасно выполнить каждый этап.

Когда имеет смысл делать отверстие в стеклопакете

Прежде чем браться за инструмент, нужно понять, зачем вообще врезать вентилятор в оконный блок. Это оправдано в помещениях без вентиляционного шахты, в санузлах, кладовках, в кухнях при слабой вытяжке или в комнатах с постоянным запахом табака, где подоконник и стены не позволяют сделать канал через стену.

Иногда владельцы выбирают этот путь из-за ограничений по фасаду: запрещено сверлить стены — остается окно. Также врезка оправдана, если нужна точечная подача свежего воздуха или создание принудительной вытяжки при минимальном вмешательстве в конструкцию комнаты.

Об ограничениях и рисках

Важно помнить: не все стеклопакеты можно модифицировать. Закалённое (триплексное) стекло при механической обработке даст непредсказуемый результат и практически всегда разрушится. Установка отверстия в уже герметичном стеклопакете часто ведёт к потере герметичности и нарушению теплотехнических свойств.

Кроме того, вмешательство может нарушить гарантию на окно, повредить осушитель внутри пакета и вызвать запотевание между стеклами через несколько недель. Если вы живёте в многоэтажном доме с одинаковыми фасадами, изменения могут потребовать согласований с ТСЖ или архитектурными нормами.

Типы стекол и их поведение при сверлении

Стеклопакет — это набор из двух или трёх стёкол, соединённых дистанционной рамкой и герметиком. Стёкла бывают обычные (флоат), закалённые и ламинированные. Закалённое стекло выдерживает удар выше, но при повреждении распадается на мелкие кусочки. Ламинированное держится на плёнке и может быть сверлено с большой осторожностью.

Если стеклопакет целиком состоит из флоат-стёкол, режьте их можно аккуратно, соблюдая технологию. При любом сомнении лучше снять стеклопакет и отнести к стекольному мастерской для выполнения отверстия в сварочных условиях и с восстановлением герметичности.

Выбор вентилятора: тип, производительность, шум и назначение

Для врезки обычно выбирают осевой или канальный вентилятор малого диаметра. Осевые компактны и устанавливаются на втулку в стекло, канальные удобны при подключении к гибкому воздуховоду. Важны параметры: пропускная способность (м³/ч), уровень шума (дБ) и потребляемая мощность.

Для жилых комнат хорошо подходят вентиляторы с низким уровнем шума — до 30–35 дБ при нормальной мощности. В санузлах и кухнях допускается более высокий уровень, но важна защита от влаги — класс IP не ниже IPX4, а лучше IP44 или IP55 для наружных модулей.

Короткая таблица выбора по назначению

Материалы и инструменты: что подготовить

Список нужно собрать заранее. Ключевые инструменты — алмазная коронка по стеклу нужного диаметра, дрель с регулировкой оборотов, уровень, шаблон для отверстия, сантехнический силикон и герметик. Также понадобятся защитные перчатки и очки.

Ниже — таблица с инструментами и их назначением. Это поможет избежать лишних походов в магазин в процессе работы.

Подготовка: проверка типа стеклопакета, измерения и шаблон

Первое, что делаю я при подготовке — проверяю маркировку стекол и пытаюсь выяснить, закалены ли они. Обычно это видно по маркировке в углу. Если нет уверенности, снимаю стеклопакет и везу на проверку к специалистам — риск с закалёнкой не оправдан.

Далее делаю точные замеры. Отмечаю место отверстия, учитывая расстояние до рамы, фурнитуры и водостока. Для вентилятора обычно нужен запас по краю — не менее 40–50 мм до дистанционной рамки и минимум 100 мм до фурнитуры, чтобы не нарушить целостность конструкции.

Шаблон и установка фиксаторов

Шаблон поможет точно разместить отверстие и избежать смещений. Из картона вырезаю кружок по размеру посадочного места вентилятора, прикладываю на скотч и проверяю несколько раз. Затем фиксирую стекло на столе с мягкой прокладкой и дополнительно подпираю клиньями так, чтобы движение было исключено.

Если стеклопакет остался в раме, рекомендую демонтировать створку и работать с линейным подставным столом. Это безопаснее и позволяет контролировать охлаждение коронки водой во время сверления.

Пошаговая инструкция по врезке

Ниже — подробная последовательность действий. Прочитайте весь план до начала работ, чтобы не пропустить критический момент. Каждый шаг важен, от пропуска влечёт последствия.

1. Снятие створки и подготовка места. Аккуратно демонтируйте створку по инструкции производителя окна, положите её на мягкую ровную поверхность. Подложите резиновый коврик, чтобы стекло не скользило и не ударялось о твёрдые предметы.
2. Обклейка лентой и разметка. Наклейте скотч по периметру места сверления — это снижает риск образования микротрещин. Приложите шаблон и отметьте центр отверстия маркером на скотче.
3. Охлаждение и начало сверления. Включите дрель на малые обороты и начните сверлить, постоянно подавая воду для охлаждения коронки. Давление должно быть лёгким и равномерным. Если коронка нагреется, остановитесь и дайте ей остыть.
4. Прохождение через стекло. Сверлите до полного прорезания, не делайте резких рывков. Когда коронка пробьёт стекло, уменьшите давление и завершите работу аккуратно, чтобы края отверстия получились ровными.
5. Обработка кромки. Снимите скотч и очистите кромку от микрозазубрин. Используйте мелкую шкурку или алмазный напильник. Затем снимите стекло с опор и промойте место сверления.
6. Герметизация посадочного места. Нанесите нейтральный силикон по краю отверстия, установите вставку или корпус вентилятора в посадочное место и зафиксируйте временно струбцинами до полного схватывания герметика.
7. Проверка герметичности и установка обратно. После высыхания силикона проверьте уплотнение на утечку воздуха и отсутствие люфта. Установите створку обратно и протестируйте работу в разных положениях окна.

Герметизация, утепление и отделка

После механической установки важно правильно герметизировать не только место соприкосновения стекла и корпуса вентилятора, но и внутренние слои. Для внешней стороны используйте силикон, устойчивый к ультрафиолету, для внутренней стороны — нейтральный санитарный силикон, совместимый с пластиками.

Под корпус вентилятора можно подложить тонкую листовую прокладку из ПВХ или резины. Это уберёт вибрации и снизит шум. Внутренние щели, где проходит кабель, закройте вспененной лентой или вставкой из теплоизоляционного материала, чтобы избежать мостиков холода.

Электромонтаж: безопасность прежде всего

Прокладку провода выполняйте в защитной гофре и используйте кабель соответствующего сечения. Если вентилятор 220 В, обязательна защита в виде автомата и УЗО. Для врезных оконных решений безопаснее применять 12 В вентиляторы с внешним блоком питания — тогда в створке не будет опасного напряжения.

Подключение к сети лучше доверить электрику, особенно если требуется скрытая проводка в стене или подвод через фрамугу. Все соединения должны быть в коробках с захлестом и заизолированы, а место ввода кабеля закрыто уплотнителем и герметиком, чтобы не допустить образования конденсата.

Тестирование: что проверять после установки

После монтажа и высыхания герметика проверьте работу вентилятора в нескольких режимах. Оцените поток воздуха на двух метрах от окна, измерьте уровень шума с закрытой и открытой створкой. Следите за вибрацией — если корпус дрожит, возможно, требуется дополнительная прокладка.

Также наблюдайте за окном в течение нескольких дней: появляются ли следы влаги между стеклами, нет ли промерзания в холостом состоянии. Если герметичность нарушилась, её проще исправить сразу, чем ждать полной деградации стеклопакета через сезон.

Частые ошибки и как их избежать

Частая ошибка — попытка сверлить закалённое стекло. Это почти гарантированно приведёт к повреждению. Всегда проверяйте маркировку и по возможности снимайте стеклопакет для работы в мастерской.

Ещё одна распространённая проблема — использование неправильной коронки или слишком высоких оборотов. Это приводит к перегреву, сколам и микротрещинам. Работайте медленно, с охлаждением и ровной подачей воды.

Альтернативы врезке: когда лучше выбрать другой путь

Если стеклопакет закалён или окно под охраной по фасаду, подумайте об альтернативных решениях. Это внешние оконные вентиляторы или оконные блоки с уже готовыми отверстиями, внутренние приточные клапаны и электрические приточные модули, которые монтируются в раму, не трогая стекло.

Иногда проще и дешевле заменить стеклопакет на модифицированный у производителя: вы заказываете стекло с технологическим отверстием и получаете заводской контроль герметичности. Это дороже, но безопаснее и долговечнее.

Мой опыт: несколько практических советов из жизни

За годы работ мне приходилось врезать вентиляторы в разные конструкции. Однажды я пытался выполнить отверстие в стеклопакете прямо в квартире, но вскоре понял, что лучше снимать створку и везти на стол. Работать со стеклом в тесном помещении — риск для соседей и мебели.

Ещё один совет — не экономьте на коронке и охлаждении. Дешёвая коронка работает хуже и нагревается, поднимая вероятность трещины. Один раз я заменил ручную сверлильную оснастку на машину с регулятором оборотов — результат заметно улучшился, и отверстия были ровными с первого раза.

Оценка затрат и сроков

Стоимость зависит от выбора способа и материала. Самостоятельная врезка потребует покупки коронки, герметика и вентилятора, суммарно это 1500–8000 рублей при базовом варианте. Услуги стекольной мастерской с замером и сохранением герметичности обойдутся дороже — от 5000 до 20000 рублей в зависимости от сложности.

По времени: подготовка и демонтаж створки — около часа, сверление и первичная герметизация — 1–3 часа, полное высыхание герметика — до 24 часов. Если привлекаете профессионалов, работа может занять от одного до нескольких рабочих дней с учётом сушки и проверок.

Примерная таблица затрат

Последние рекомендации перед началом работ

Если вы делаете всё самостоятельно, планируйте заранее: уточните тип стеклопакета, подготовьте качественные инструменты, запланируйте время на сушку и тестирование. Не рискуйте со стеклом, которое может быть закалённым — в этом случае лучше обратиться к профессионалам.

При подключении к электросети соблюдайте правила безопасности: используйте УЗО и автомат, прокладывайте кабель в гофре и проверяйте целостность изоляции. Если есть сомнения, наймите электрика — это минимальные расходы для обеспечения вашей безопасности.
